Поршни в двигателях внутреннего сгорания двигаются за счет горения топливовоздушной смеси в рабочем отсеке. Процесс имеет детонационный характер, поэтому даже небольшие нарушения его силы, частоты, прочих параметров увеличивает износ мотора, силовой системы. Датчики детонации (ДД) — стандартная деталь для автомобилей, рассмотрим их особенности на Subaru и конкретно на Forester.
Что такое датчик детонации: функции и задача
В ДВС поршни двигает сила выталкивания от небольших резких воспламенений, происходящих чрезвычайно часто в рабочем отсеке.
Грань превышения мощности, интенсивности таких детонационных циклов, при которых они становятся деструктивными для системы, очень тонкая.
Ее нарушение не обязательно означает, что поломка возникнет в скором времени, но износ мотора и работающих с ним конструкций ускорится.
Исключение неоптимальных характеристик реагирования на возгорания горючей смеси достигается автоматической регулировкой — электронным блоком управления (ЭБУ).
Настройка не осуществится, если система не будет «знать» о детонации — именно для мониторинга ее возникновения и служит детонационный датчик (ДД, Knock Sensor).
Соответственно, от правильности его работы зависит корректность настроек во всей описанной системе, качество работы силового блока, ресурс его и связанных узлов.
Как выглядит ДД
Датчик детонации Субару Форестер, как и большинства моделей этой марки, — круглый тор. Сбоку он снабжен клеммой для подсоединения к электроузлу управления ДВС. По центру — отверстие для крепежа. Внутри функционального сегмента сенсора установлен пьезоэлемент, реагирующий на вибрацию созданием напряжения небольшой величины и заданной частоты.
ЭБУ постоянно анализирует приходящие с сенсора импульсы — при отклонении от нормальных значений вибрации определяется появление детонации. Дальше модуль контроля по заложенной программе осуществляет коррекцию работы ДВС, исключая неоптимальные возгорания топливной смеси.
Где размещен датчик детонации
Место для ДД определено конструкторами так, чтобы достигалась эффективная чувствительность, что гарантирует выявление детонации еще на начальных этапах.
Локация датчика детонации — между коробкой фильтра воздуха и впускным коллектором, под задвижкой дросселя, место которого — прямо на сегменте с цилиндрами.
Как проверить датчик детонации
Поломка Knock sensor в первую очередь отображается логами (кодами) ошибок показываемых ЭБУ, бортовым компьютером. На панели высвечивается Check Engine.
Данная система самодиагностики обязательно присутствует в современных моделях Subaru и способная зафиксировать ухудшение чувствительности сенсора, повышение выходного напряжения, обрыв в цепи.
Каждый вид неполадки имеет свой код, расшифровка есть в техдокументации на машину, информация доступная в Интернете.
Как промыть двигатель соляркой бмв
Мультиметром
Проанализировать исправность ДД можно мультиметром или вольтметром. Порядок:
- Демонтаж сенсора: фиксирующий болт откручивают, узел легко отщелкивается. Расположение, внешний вид мы указали выше, датчик не составит труда найти.
- К выходам подсоединяют щупы тестеров. Мультиметр переводят на измерение постоянного тока DC, диапазон около 200 мВ (или меньше).
- С разумным усилием надо постучать, можно надавить, на рабочую часть ДД болтом, металлическим стержнем, отверткой. По мере усиления воздействия возрастет и напряжение на выходе, обычно при среднем усилии 20–30 мВ.
- Пронаблюдать показания прибора. При исправном состоянии каждый удар сопровождается скачком напряжения. Отсутствие реакции означает поломку.
Второй способ проверки аналогичен описанному, только тестер переводят в режим замеров сопротивления (отметка на селекторе до 1000 Ом или 1 кОм). В спокойном состоянии значение будет около 400–600. В момент стука величина на табло будет кратковременно расти (обычно 1–2 кОм) и возвращаться к исходному значению.
- во всех случаях надо смотреть, чтобы величина на дисплее возвращалась назад. Если это происходит с зависанием, то сенсор, скорее всего, сломан;
- надо удостовериться в надежном присоединении щупов – контакты на датчике могут быть в грязи, пыли;
- изменения напряжения незначительно, на сенсоре может составлять несколько милливольт, не каждый тестер сможет отобразить его. А при замерах сопротивления величина в целых Омах, поэтому такая проверка приоритетная;
- по вышеуказанной причине, если замеряют напряжение, мультиметр надо подобрать качественный.
Проверка цепи к колодке ЭБУ
Суть способа следующая. Датчик не снимают. Вынимают штекер ЭБУ, предварительно обязательно отсоединяют «–» на АКБ. Замеряют величину подаваемых импульсов. Сложность в том, что надо знать распиновку штекера, какие гнезда колодки отвечают датчику. Для ознакомления с порядком контактов смотрят мануал или еще проще — берут информацию из интернета.
Описываемым способом проверяется целостность электроцепи до блока управления, измеряется величина подаваемых сенсором импульсов. Порядок:
- Снимают колодку с блока управления мотором.
- На колодке находят 2 нужных контакта, подсоединяют к ним щупы тестера, если они не входят, можно к ним припаять проводки.
- Селектор тестера переводят на отметку постоянного напряжения 200 мВ.
- Стучат по датчику или в непосредственной близости к нему. Цифры на табло должны меняться скачкообразно.
Желательно также осмотреть экранирующую оплетку провода от ЭБУ к ДД: из-за ее повреждения могут появиться гармоники, влияющие на работу узла, на правильность принятия ЭБУ решений.
Проверка без демонтажа
Проанализировать датчик детонации Субару возможно, и не снимая его с машины:
- Перевести двигатель на холостые.
- Постучать по рабочему сегменту датчика.
- При исправности обороты коленвала повышаются. Отметим, что если этого не произошло, то не обязательно присутствует поломка ДД, но в подавляющем количестве случаев это так.
Трудности диагностики
Недостаток самостоятельных методов проверки ДД в том, что все они не позволяют точно, полностью на 100% или даже максимально приближенно к этой цифре, определить состояние сенсора.
Причина в особенностях функционирования: для нормальной работы устройство должно создавать импульсы конкретной частотности, периодичности колебаний, и это зависит от уровня вибраций, который не так просто создать во всех возможных диапазонах.
- Учитывая выше описанное, полная диагностика подручными средствами невозможна — точный результат дает только проверка на спецстенде или диагностическим прибором.
- Все самостоятельные методы с подручными инструментами, мультиметром, покажут лишь работоспособность датчика, но в некоторых случаях важны не сами отображаемые скачки, а их дополнительные характеристик, которые сможет определить только специальный тестер.
У какого двигателя больше ресурс 8 или 16 клапанный
Замена
Подготовительный этап — инструменты: крепления в процессе отвинчивают ключом рожковым «10», головкой торцевой «12», трещоткой с удлинителем, воротком. Потребуется плоская отвертка. Для очистки — ветошь, для ржавой резьбы — проникающая смазка.
Порядок замены детонационного сенсора
Снятие старого и установка нового сенсора детонации на Subaru Forester предполагает следующий порядок. Обесточивается сеть, отсоединяется клемма «–» АКБ. Снимают интеркулер, для чего откручиваются 2 болта крепления, ослабляется пара хомутов.
- Отключают «фишку» (разъем) детонационного датчика.
- Болт крепления отвинчивают, ДД вытаскивают вместе с ним.
Финишный этап — установка нового детонационного сенсора. Сборка осуществляется в обратном порядке.
Видео по теме
Источник
Возникновение детонационного сгорания в рабочей камере вызывает разрушающее воздействие на двигатель Subaru Forester и связанные с ним узлы. Поэтому ЭБУ корректирует работу мотора таким образом, чтобы исключить неоптимальное воспламенение топливовоздушной смеси.
Для определения появления детонации служит специальный датчик. От его состояния зависит качество работы силового агрегата и ресурс мотора и сопутствующих узлов.
Назначение датчика детонации
Датчик детонации на Субару Форестер выполнен в форме круглого тора. Он ев своем боку имеет выход для подключения к электронному блоку управления двигателем.
По центру измерителя присутствует отверстие, в которое входит фиксирующий сенсор болт. Внутри рабочей части располагается чувствительный пьезоэлемент.
Он реагирует на вибрацию и преобразует ее в напряжение определенной амплитуды и частоты.
ЭБУ выполняет постоянный анализ поступающего с ДД сигнала. По отклонению от нормы вибрации определяется появление детонации. После этого главный модуль по заложенному в него алгоритму действия корректирует работу силового агрегата, ликвидируя неоптимальное воспламенение топливовоздушной смеси.
Главным назначением датчика является своевременное определение детонации. В результате это приводит к снижению воздействия на мотор паразитных разрушающих нагрузок, что наилучшим образом сказывается на ресурсе силового агрегата.
Расположение датчика детонации на Subaru Forester подобрано таким образом, чтобы получить наивысшей чувствительности. Это позволяет выявить появление детонации еще на раннем ее этапе. Датчик размещен между впускным коллектором и корпусом воздушного фильтра, под дроссельной заслонкой. Он располагается непосредственно на блоке цилиндров.
Стоимость датчика
На автомобилях Субару Форестер применяется несколько моделей датчиков детонации в зависимости от периода выпуска. С момента начала производства автомобиля и до мая 2003 года на машину устанавливался измеритель Subaru 22060AA100. В розничной продаже он встречается по цене 2500-8900 рублей.
Начиная с мая 2005 года датчик 22060AA100 был полностью вытеснен Subaru 22060AA140. Новый ДД имеет стоимость в розничной продаже от 2500 до 5000 рублей. Данный датчик был вытеснен новым измерителем в августе 2010 года. На замену пришел Subaru 22060AA160. Цена данного ДД составляет 2500-4600 рублей.
Методы проверки датчика детонации
При появлении подозрений в поломке датчика детонации в первую очередь требуется обратиться к логу ошибок, выдаваемых ЭБУ и бортовым компьютером.
Самодиагностика при проверке ДД способна выявить снижение чувствительности измерителя, превышение напряжения на выходе или присутствие обрыва в цепи.
Каждому виду неполадки присвоен свой код, расшифровав который, автовладелец узнает о поломках датчика.

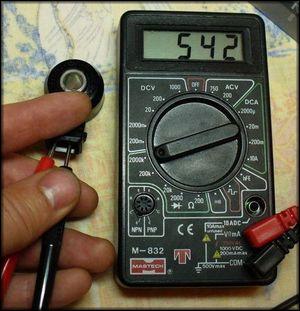

Проверить исправность ДД можно с помощью мультиметра или вольтметра. Для этого следует воспользоваться нижеприведенной инструкцией.
- Демонтировать датчик детонации с Subaru Forester.
- Подключить к выходам измерителя щупы мультиметра или вольтметра.
- Легонько постучать по рабочей области ДД с помощью болта или металлического стержня.
- Проконтролировать показания прибора. В случае исправного состояния датчика детонации каждый удар по нему будет сопровождаться появлением напряжения на щупах. Если же никакой реакции на постукивание нет, ДД неисправен.
Влияние сопротивления свечей на работу двигателя
Проверить работоспособность датчика детонации можно и без демонтажа с автомобиля. Для этого следует при работающем на холостых двигателе постучать по рабочей области ДД. При исправном датчике обороты коленвала должны повыситься. Если этого не произошло, то высок риск неполадок с ДД.
Все самостоятельные способы проверок не позволяют точно определить состояние ДД. Связано это с тем, что для нормального функционирования датчика, он должен производить импульсы конкретной частоты и амплитуды с зависимости от уровня вибрации. Проверить сигнал подручными средствами невозможно. Поэтому точный результат дает только диагностика на специальном стенде.
Требуемые инструменты
Для замены ДД на Subaru Forester требуется инструменты, перечень которых представлен ниже.
Таблица — Инструменты для снятия и установки датчика детонации
| Рожковый ключ | «на 10» |
| Торцевая головка | «на 12» |
| Вороток | С трещоткой и большим удлинителем |
| Отвертка | С плоским лезвием |
| Ветошь | Для очистки рабочей зоны |
| Проникающая смазка | Для разъединения заржавевших резьбовых соединений |
Для замены датчика детонации на Subaru Forester требуется придерживаться нижепредставленной инструкции.
- Обесточить сеть, отсоединив «минусовую» клемму аккумуляторной батареи.
- Снять интеркулер. Для этого потребуется открутить два болта его крепления и ослабить пару хомутов.
- Источник
- Сообщение subarus_spb » 11 фев 2019, 14:59
Re: Ошибка по датчику детонации
Сообщение KEO » 12 фев 2019, 10:16
Re: Ошибка по датчику детонации
Сообщение subarus_spb » 12 фев 2019, 10:20
Re: Ошибка по датчику детонации
- Сообщение KEO » 12 фев 2019, 10:59
- — обрыв проводки ДД— «беда» с разъемом (фишкой)— кз в цепи от ЭБУ— сам датчик мертв— неисправность самого ЭБУ
- Где-то еще читал о помехах от системы зажигания
Бить аккуратно, но сильно: что такое датчик детонации и как его проверить без сканера?
Все знают, что для работы двигателя внутреннего сгорания требуется то самое сгорание – воспламенение топливной смеси. Для этого в бензиновом моторе есть свеча зажигания, которая поджигает смесь в конце такта сжатия.
Обычная скорость распространения фронта пламени составляет 30-50 м/с. Но иногда возникает такая штука, которая правильно называется сгорание во фронте ударной волны. В этом случае скорость сгорания может возрастать до 2000 м/с. Складывается ситуация, когда нормального распространения фронта пламени уже нет – есть взрыв. А это и есть детонация.
С точки зрения физики выглядит довольно занудно, но если упростить, то можно сказать, что нарушается порядок сгорания топливно-воздушной смеси. При детонации фронт пламени даже не успевает дойти до краёв камеры сгорания, и смесь там самовоспламеняется под действием возрастающих температуры и давления.
При детонации возникает звук, услышав который, было принято говорить про «стучащие пальцы». Разумеется, поршневые пальцы во время детонации не стучат – не те там зазоры. Звенеть начинают сами стенки камеры сгорания.
Ещё иногда с детонацией путают совсем уж другое явление, при котором мотор не хочет останавливаться после выключения зажигания сразу, а иногда даже может прокрутить «в обратку» (конечно, речь идёт в первую очередь о старых карбюраторных моторах).
Само собой, это не детонация, а калильное зажигание – явление, при котором топливно-воздушная смесь загорается сама по себе от слишком горячих деталей (например, от перегретых свечей зажигания с неправильно выбранным калильным числом).
Впрочем, если детонация зашла слишком далеко и мотор от неё страдает со слишком завидной регулярностью, она вполне может вызвать калильное зажигание – детонация приводит к перегреву мотора.
Детонация – штука очень вредная. Она вызывает колоссальные ударные нагрузки на детали ЦПГ, она вполне может разрушить и поршневые кольца, и сами поршни. А если не обращать на неё никакого внимания, то и блок.
Подробно о причинах детонации рассказывать не буду – есть риск надолго уйти в сторону от датчика детонации и потонуть в болоте ньютонианства и менделеевщины. Если коротко, причин много: от плохого или «неправильного» бензина с низким октановым числом до кривой прошивки при чип-тюнинге.
Впрочем, при очень кривом чип-тюнинге диагностику могут просто «порезать», и ошибки по датчику детонации не будет. Будет только звук. А ещё могут быть виноваты нагар на поршнях и в камере сгорания, бедная смесь, перегрев мотора или езда на слишком низких оборотах при высокой нагрузке.
Все современные моторы работают на грани детонации (как правило, при очень раннем угле опережения зажигания). В этом случае удаётся получить максимальный КПД. В эпоху трамблерных моторов с автоматами угла опережения зажигания добиться очень точного угла было сложно, поэтому тогда «пальцы стучали» часто.
Сейчас за угол опережения отвечает совсем небольшой датчик детонации, сигнал с которого позволяет позволяет изменять и этот угол, и при необходимости – состав топливной смеси.
Если датчик перестанет корректно работать, теоретически ничего страшного быть не должно: зажигание должно стать позже (в ЭБУ моторов такой отказ предусмотрен, и в случае, если ЭБУ потеряет сигнал, коррекция угла будет невозможной, но зажигание станет слишком поздним), детонации не будет, но ехать машина будет заметно хуже.
Возможны и другие последствия: перегрев мотора, нагар на свечах, тот самый звук детонации, калильное зажигание, рост расхода бензина. Многое зависит от того, чем вызвана сама детонация. Если на моторе с прямым впрыском насмерть загажена камера сгорания, никакое смещение угла к позднему значению не спасёт. Ну и, конечно же, может загореться Check Engine.
Что в этом случае делать?
Найти и обезвредить!
Разумеется, самый простой способ – это подключить сканер и считать ошибку. Но вряд ли у всех автолюбителей где-то в кладовке между дрелью и микроскопом лежит диагностический сканер (всякую ерунду из китайских магазинов я сканером не называю принципиально, хотя не отрицаю способность этой ерунды иногда что-нибудь показать). Поэтому попробуем обойтись без сложного оборудования.
Сначала надо этот датчик найти. Звучит смешно, но это так. Искать его нужно на блоке цилиндров. Проще всего дело обстоит с рядными «четвёрками»: датчик детонации обычно стоит ровно посередине блока между вторым и третьим цилиндрами.
Там его и ищите, обычно – чуть ниже впускного коллектора.
Такое расположение датчика на блоке позволяет ему «услышать» детонацию всех четырёх цилиндров, причём расположение мотора – продольное или поперечное – на положение датчика никак не влияет.
Сами датчики бывают двух типов: резонансные и широкополосные. Задача у них одна на всех: обнаружить стук в моторе (то есть ту самую детонацию), но алгоритмы работы немного разные. Резонансный датчик настроен на определённую частоту детонации, в которой он и проверяет шум.
Частоту рассчитывают по формуле f(кГц)=900/(???? * r), где r – радиус поршня, а ???? – число Пи (3,1415…). Если резонансный датчик слышит на этой стук с этой частотой, он впадает в панику и просит ЭБУ принять соответствующие меры. «Слышит» он их с помощью пьезоэлемента.
Таким образом, датчик – это просто акселерометр, который способен преобразовать колебания блока в электрические сигналы.
Широкополосный датчик тоже слушает звук, но он не сконцентрирован на какой-то определённой частоте, а просто передаёт в ЭБУ все стуки. А тот уже сам думает, детонация это или нет и что теперь делать.
Отличить эти датчики просто: к резонансному подходит один провод, к широкополосному – два.
Если ЭБУ понимает, что началась детонация, оно начинает изменять угол опережения, делая зажигание более поздним. Поменяет и послушает датчик. Есть детонация? ОК, ещё немного подвину. Пропала? Отлично, вот так и поедем!
Допустим, датчик удалось найти и даже снять с машины. Что дальше? Есть несколько простых способов его проверки, но я традиционно расскажу только о самом элементарном.
Для этого понадобится мультиметр, который умеет измерять очень маленькое напряжение – тысячные доли вольта, милливольты (проверьте свой – у моего, купленного когда-то за 120 рублей, порога не хватает).
Выставляем мультиметр в режим измерения напряжения, к корпусу датчика прикладываем «минус», а плюсовой щуп аккуратно прижимаем к разъёму управляющего контакта. Теперь нужно зажать датчик в кулаке и немного постучать кулаком по столу.
Так как пьезоэлемент ушей не имеет, слышит он именно удары, и исправный датчик реагирует на них изменением напряжения. Изменения очень маленькие – приблизительно в пределах 150 мВ, а если стучать слабенько, то и вовсе 30-40.
В этом случае (если хотя бы этот минимум есть) нужно стукнуть кулаком с датчиком чуть сильнее. Если напряжение в момент удара хотя бы немного скакнуло повыше, датчик исправен. Если же никакой реакции на удары нет, датчик, скорее всего, умер. Стучать по нему молотком в попытке его реанимировать смысла нет – больше шансов добить очень чувствительный пьезоэлемент, чем восстановить работоспособность датчика.
Теоретически можно ещё проверить сопротивление датчика, но для этого нужно знать точное значение сопротивления датчика с вашей машины. Удары как-то проще и надёжнее.
Что делать дальше?
Есть, конечно умельцы, которые эти датчики восстанавливают или подбирают похожий датчик от другой машины, «подпиливая» его по месту дополнительными резисторами и конденсаторами.
Наверное, иногда другого выхода нет (ну, может, они ездят на Bugatti Veyron, и найти этот датчик быстро и дёшево не получается), но всё-таки лучший способ – поставить новый и успокоиться, благо стоит обычно недорого.
К сожалению, в жизни бывают ситуации сложнее: датчик рабочий, а какие-то ошибки он не показывает.
Тут всё просто: надо проверять проводку. В ней тоже бывают «глюки», а показания датчика детонации для нормальной работы ЭБУ должны быть точными.
Ну и последнее. Иногда датчик детонации может сходить с ума от посторонних шумов, которых мотор издавать не должен. Цоканье гидрокомпенсаторов, «дизеление», трески фазовращателей, стук цепного ГРМ – все эти посторонние звуки иногда случайным образом датчик может посчитать детонацией. В этом случае должны насторожить ненормальные углы опережения зажигания, хотя сам датчик окажется исправным.
Как я уже говорил, датчик детонации – не та деталь, выход из строя которой остановит машину. Нет, ехать она будет. Но расслабляться не стоит, потому что если детонация есть, она убивает мотор очень быстро. Особенно современный мотор – небольшого объёма и с наддувом. Так что если есть какие-то подозрения, лучше сразу поехать в сервис.
Опрос
Были ли у вас проблемы с детонацией?
Зачем нужен датчик детонации?
В бензиновом двигателе внутреннего сгорания, при определенном стечении обстоятельств, возникает металлический стук. «Пальцы стучат», — говорят некоторые водители.
На самом деле это явление называется детонацией и его возникновение крайне нежелательно, поскольку может привести к поломке мотора вследствие огромной скорости распространения фронта пламени (более 2000 м/с) и высоких ударных нагрузок на стенки цилиндров, поршень и головку блока. Чтобы контролировать уровень опасности, на блок цилиндров устанавливается датчик детонации.
Датчик детонации служит для контроля степени детонации при работе бензинового двигателя внутреннего сгорания. Датчик устанавливается на блоке цилиндров двигателя. Он является важным компонентом системы управления двигателем, т.к. позволяет реализовать максимальную мощность двигателя и обеспечить топливную экономичность.
Что такое детонация?
Детонация или правильно детонационное сгорание возникает, когда удаленная от свечи зажигания часть топливно-воздушной смеси вследствие поджатия фронтом пламени нагревается и самовоспламеняется с образованием взрыва. Детонация сопровождается акустическими признаками – металлическим стуком в кривошипно-шатунном механизме. Под степенью детонации понимается часть топливно-воздушной смеси, сгорающая с детонацией.
Причинами детонации являются:
- химический состав топлива (октановое число);
- конструктивные особенности двигателя (степень сжатия, расположение свечей зажигания, форма камеры сгорания и др.);
- условия эксплуатации (состав топливно-воздушной смеси, угол опережения зажигания, нагрузка на двигатель, нагар на деталях камеры сгорания и др.).
Последствием детонационного сгорания выступает повышенная теплоотдача элементов кривошипно-шатунного механизма, сопровождающаяся повышенным износом, поломками и разрушением. То, насколько часто может возникать данное явление, зависит от трех основных факторов.
В первую очередь, на вероятность возникновения влияет химический состав бензина, а точнее, его октановое число. Чем оно выше, тем более он устойчив к этому явлению.
Второй фактор, который влияет не меньше, – конструктивные особенности двигателя, а именно степень сжатия, форма камеры сгорания, расположение свечей зажигания, форма днища поршня и т.п. Например, двигатель с большей степенью сжатия более склонен к детонации и нуждается в высокооктановом бензине.
Иначе, зачем производители пишут минимально допустимое октановое число на люке бензобака? Третий фактор – условия работы мотора. На вероятность появления детонации влияет состав рабочей смеси, нагрузка, выбранная передача, нагар.
Как работает датчик детонации?

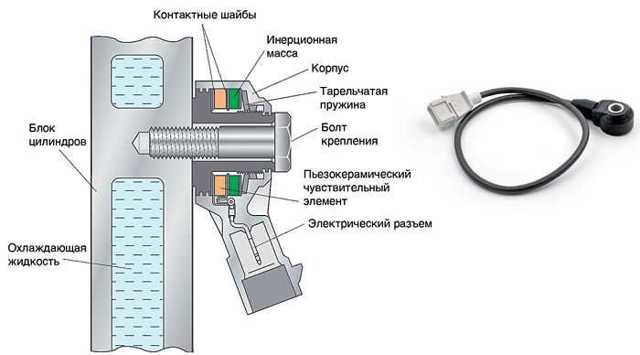

Принцип действия датчика детонации основан на пьезоэффекте. В конструкцию датчика включена пьезоэлектрическая пластина, в которой при возникновении детонации на концах возникает напряжение. Чем больше амплитуда и частота колебаний, тем выше напряжение.
Когда напряжение на выходе датчика превышает заданный уровень, соотвествующий определенной степени детонации, электронный блок управления корректирует характеристику работы системы зажигания в сторону уменьшения угла опережения зажигания.
Таким образом, достигается оптимальная характеристика работы системы для конкретных условий эксплуатации.
Датчик детонации воспринимает и преобразует энергию механических колебаний блока цилиндров в электрические импульсы. Датчик детонации непрерывно посылает сигналы в электронный блок управления двигателем, а электроника отвечает изменением качественного состава рабочей смеси и угла опережения зажигания.
Существует определенный порог безопасности, если величина напряжения его превысит, то электронный блок управления отдаст команду на уменьшение угла опережения зажигания.
При неисправности датчика детонации (отсутствии сигнала) на панели приборов загорается соответствующая сигнальная лампа, двигатель при этом продолжает работать.
Поломка датчика детонации
При возникновении неисправности датчика детонации на приборной панели загорается контрольный индикатор. Мотор при этом работает, и на автомобиле вполне можно ехать. На закономерный вопрос «зачем тогда нужен этот датчик» ответ следующий.
На старых автомобилях, не оборудованных электронным блоком управления, угол опережения зажигания корректировался вручную поворотом крышки прерывателя-распределителя зажигания.
Это позволяло скорректировать работу системы зажигания в зависимости от октанового числа бензина, которое может сильно отличаться на разных заправках. У современного двигателя устройство трамблера иное, его крышка неподвижна, поэтому такую функцию выполняет ЭБУ.
Соответственно, если датчик детонации выйдет из строя, то угол опережения зажигания не сможет быть скорректирован.
Вышедший из строя датчик детонации влияет на динамику и экономичность двигателя.
Принцип работы электронного блока управления таков, что при возникновении неисправности датчика он устанавливает заведомо позднее зажигание в целях безопасности, чтобы исключить вероятность разрушения мотора.
В результате силовой агрегат работает, но начинает потреблять гораздо больше топлива, и ухудшается динамика машины. Второе особенно заметно при повышенных нагрузках.
Проверка датчика детонации
Основные симптомы, указывающие на то, что данное устройство вышло из строя:
- падение мощности;
- ухудшение разгонных характеристик и резкое увеличение «аппетита» двигателя;
- дымный выхлоп.
При этом на панели загорается индикатор неисправности двигателя. Причем, он может, как гореть постоянно, так и загораться кратковременно при увеличении нагрузки.
Далеко не всегда под рукой есть сканер, который сможет считать и расшифровать код неисправности. Добраться до СТО также не всегда возможно. Возникает вопрос: как проверить датчик детонации самостоятельно? Из инструментов нужен цифровой мультиметр.
В первую очередь необходимо выяснить, каким сопротивлением должен обладать исправный датчик на конкретной модели автомобиля или двигателя, поскольку у всех производителей эта величина разная. Если оно отличается от нормального, нужна замена.
Также можно проверить напряжение на электрических контактах датчика, для чего нужно отсоединить электрический разъем питания датчика и снять его с двигателя. После этого мультиметр переводится в режим измерения напряжения в милливольтах, его плюсовой щуп соединяется с сигнальным контактом, а минусовой – с массой датчика (отверстие, через которое проходит болт крепления к двигателю).
Проверка датчика детонации заключается в том, что датчик с присоединенными щупами зажимается в ладони, которой затем нужно несильно постучать по какой-нибудь поверхности. При ударах мультиметр должен фиксировать появление напряжения (обычно оно составляет порядка 30-40 мВ).
Принцип прост: чем сильнее удар, тем большая разность потенциалов возникнет между электродами. Поскольку напряжение невелико, не каждый прибор способен его замерить, поэтому предварительно нужно убедиться, что имеющееся под рукой измерительное устройство рассчитано на подобные замеры.
Полное отсутствие разности потенциалов свидетельствует о том, что датчик детонации неисправен.
Как проверить датчик детонации разных типов мультиметром и иными способами
В наше время учёные стремятся обеспечить человека максимальным комфортом. Это касается всех сфер жизни, и автомобили этому не исключение. Так, для облегчения эксплуатации данного транспорта в механизмы внедряются датчики и системы контроля, которые отвечают за жизнедеятельность машины. Их основной задачей является проведение оценки состояния тех или иных неэлектрических параметров.
Эта оценка преобразовывается в электрический сигнал, который и сообщает нам о неполадках. Таким электрическим сигналом может быть напряжение, частота и прочие факторы, затем эти данные преобразовываются в электрический код, который и выводится в блок управления. Одним из важнейших механизмов выступает датчик детонации. Если он неисправен, проверить механизм не составит особого труда.
Что такое датчик детонации
Схема строения датчика детонации
Это устройство отвечает за определение момента возникновения детонации в двигателе внутреннего сгорания. Датчик отличается большой надёжностью, но требует регулярного ухода. Он постоянно нуждается в чистке разъёма, что не составляет особого труда. По принципу работы его можно сравнить с пьезозажигалкой.
Чем мощней на него припадает удар, тем выше напряжение. Датчик проводит постоянное отслеживание детонационных стуков двигателя. Когда происходит отказ датчика, расход топлива увеличивается, также появляется и «тупость» мотора.
Во время езды можно услышать характерное постукивание, а мощность самого автомобиля снижается.
Датчик закрепляется между третьим и вторым цилиндрами на блоке двигателя, недалеко от радиатора. Во время возникновения детонации появляется вибрация. Она приводит к тому, что пьезоэлектрическая пластина сжимается и на её концах появляется разность потенциалов.
Благодаря электрическим импульсам датчика электронный блок управления корректирует угол опережения зажигания, доводя его до наиболее оптимального, что приводит к эффективному и полному сжиганию топливо-воздушной смеси в цилиндрах двигателя. Кроме того, датчик позволяет двигателю приспособиться к топливу, имеющему различное октановое число.
Типы: резонансные и широкополосные
Все датчики внутреннего сгорания можно разделить на:
- резонансные (бочонок);
- широкополосные (таблетка).
Резонансные датчики настроены на частоту микрозвука, а следовательно, отправляют сигнал контроллеру исключительно при его обнаружении. Что же касается датчика широкополосного типа, то он постоянно передаёт полный спектр шумов в блок управления. Это помогает системе получить больше информации и самостоятельно выявить соответствующий детонации шум.
Как понять, что датчик сломан
Такой датчик, как правило, устанавливают в автомобили, которые имеют электронную схему управления. В случае неисправности на приборной панели датчик попросту начинает проявлять активность. Признаком неисправности является возникновение надписи Check engine.
Когда датчик приходит в неисправность, существенно ухудшается разгон автомобиля. Машина продолжает заводиться, но эффективность работы существенно падает. Также во время оборотов ниже 1000 прослеживается вибрация, а количество дыма при выхлопе увеличивается.
Причины происходящего
Все неисправности можно связать с электроникой автомобиля. К ним можно отнести:
- обрыв сигнального провода;
- возникновения замыкания на массу;
- замыкание бортовой сети какого-либо провода приспособления;
- повреждение экранирующей оплётки;
- выход из строя блока управления;
- повреждения внутри самого датчика.
Выявляем неисправность: первичная диагностика
Так как причиной поломки могут быть различные варианты, следует проверить ряд элементов системы. В первую очередь следует осмотреть провода датчика и понять в каком они состоянии, а также провести тщательную проверку вилки датчика и розетки жгута. Если с ними всё хорошо, обращаем внимание на контакты розетки. При обнаружении повреждённых компонентов их следует заменить.
Далее мы рекомендуем изучить состояние самого жгута. Выключите зажигание, после чего отключите жгут от датчика и проверьте его, используя омметр. Для этого на омметре выставляется предел измерения 200 Ом, а его щупы ставятся с двух концов провода. В случае если провод цел, показатель (в идеале) будет равен нулю или (что более реально) 0,3–0,6.
Это поможет установить сведения о целостности цепи.
Иногда проблема может быть скрыта в состоянии экранирующей оплётки. Если это так, то следует осмотреть, насколько надёжно присоединены розетки жгута и вилки, далее изучить каждый из компонентов системы, после чего проверить целостность оплётки.
Если же неисправность была вызвана замыканием на массу, то тут следует сперва отключить весь блок, вместе с датчиком от жгута, после чего проверить целостность цепи, также используя омметр.
Далее находим наиболее изношенные места. После этого берём омметр, выключаем зажигание и начинаем исследовать место, где масса двигателя соединяется с цепью.
Если всё в порядке, показатели омметра соответственно будут равны 0,3–0,6.
После того как датчик снят, следует тщательно проверить все его элементы на целостность, используя омметр
Для проверки датчика детонации можно использовать также мультиметр или вольтметр.
Проверка с использованием мультиметра или стрелочного тестера
В первую очередь следует установить характерное сопротивление исправного в вашей модели автомобиля датчика, так как этот показатель у различных производителей отличается друг от друга.
Показатель сопротивления может быть самым неожиданным. К примеру, автомобили ВАЗ, оснащённые инжекторным двигателем, имеют практически незаметное сопротивление, что вызвано чересчур большими показателями. В Nissan и Subaru показатель примерно достигает 550 кОм, а Hyundai имеет 5 МОм.
Чтобы провести тест, нужно запастись мультиметром, который будет отличаться высокой чувствительностью. Также в тесте пригодится торцовый ключ с размером «22» либо «13», что уже зависит от габаритов датчика на автомобиле.
Для проверки сопротивления мультиметр следует переключить в режим «сопротивление кОм» и подсоединить к нему датчик.
В случае когда речь идёт о двухконтактном датчике, то подключаться следует к выводам, если же модель одноконтактная, то подключение осуществляется к корпусу и контакту.
После этого следует слегка постучать металлическим предметом по датчику. Для этого отлично подойдёт отвёртка или болт. При этом нужно следить за показателями мультиметра. При отклонении от значения, которое указано в инструкции, датчик вышел из строя.
Постукивание датчиком о металлический предмет должно повлиять на изменение показателей мультиметра
Также постукивание можно заменить сжатием датчика в руке. Этот приём выдаёт большие колебания мультиметра, а, следовательно, более удобен. Ниже на видео можно наглядно изучить процесс проверки датчика мультиметром.
Видео о том, как проверить механизм
Существенных различий в проверке каждого из видов датчика детонации не имеется.
Помимо мультиметра для проверки отлично подойдёт и стрелочный тестер. Этот метод ничем не отличается от предыдущего и имеет тот же алгоритм проверки.
Диагностируем с использованием вольтметра
Ещё одним интересным методом диагностики датчика, является использование вольтметра.
Во время работы автомобиля на холостом ходу вам следует подключить к датчику это устройство, а затем постучать по компоненту, который осуществляет контроль детонации, используя неметаллический твёрдый предмет. В случае когда вольтметр демонстрирует амплитуду сигнала меньше 0,1 В, датчик пришёл в негодность.
Ремонт или замена?
Тут решение остаётся только за вами. Цены таких датчиков сильно разнятся между собой, в зависимости от моделей авто.
Кроме того, за замену датчика вам также придётся выложить немалую сумму, которая порой равна цене самого датчика. Хотя можно осуществить замену и самостоятельно, для чего понадобится помещение, оборудованное ямой.
Также возможен и самостоятельный ремонт, при наличии навыков займёт он чуть больше одного часа.
Тестирование датчика детонации — нетрудоёмкое занятие и для него не понадобятся дорогостоящие инструменты. Воспользовавшись услугами СТО, можно провести более точную компьютерную проверку, но если вы нуждаетесь в самостоятельной проверке, то такой способ будет отличным вариантом.
- Николай Козлан
- Распечатать
Проверка исправности функционирования датчиков CKP, CMP и детонации Субару Форестер
Проверка исправности функционирования датчиков CKP, CMP и детонации
См. Раздел Информационные датчики, реле и исполнительные устройства — общая информация в Главе Системы управления двигателем.
Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.
Когда ремонтируется проверка исправности функционирования датчиков ckp, cmp и детонации Субару Форестер, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами.
Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время.
Более того, разработана мобильная версия, доступная каждому желающему.
Подробное описание такого агрегата, как проверка исправности функционирования датчиков ckp, cmp и детонации Субару Форестер имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа.
Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество.
Каждая из статей имеет под собой достоверную опору, проверенную на практике.
Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.
Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.
Руководства по ремонту автомобилей
Артемовский, ул. Дзержинского, д. 23
Пн. — Пт.: 10:00 до 19:00 Подробнее
Асбест, ул.Чапаева, д. 1
+7 (950) 551-44-11 , +7 (34365) 6-72-00 Пн. — Пт.: 10:00 до 19:00 Подробнее
Верхняя Пышма, ул. Огнеупорщиков, 19 «А»; Подробнее
Екатеринбург, ул. Авиационная, д. 48
+7 (343) 351-75-05 доб. 200 , +7 (343) 38-28-666 Пн. — Пт.: 10:00 до 19:00 Подробнее
Екатеринбург, ул. Кировградская д. 7
+7 (343) 351-75-05 доб. 400 Пн. — Пт.: 09:00 до 20:00 Подробнее
Екатеринбург, ул. Кировградская д. 7
+7 (343) 351-75-05 доб. 400 Пн. — Пт.: 09:00 до 20:00 Подробнее
Заречный, ул. Курчатова, дом № 29/3 Подробнее
Кировград, ул. Гагарина, д. 2Б «СТО»
+7 (965) 547-45-95 , +7 (912) 048-79-03 Пн. — Пт.: 10:00 до 19:00 Подробнее
Курган, ул. Некрасова, д. 15А, стр. 8 (Пункт выдачи ТК Луч)
Пн. — Пт.: 09:00 до 18:00 Подробнее
Лесной, ул. Ленина 64а Подробнее
Нефтеюганск, ул. А. Варакина,21 (за центральным рынком)
Пн. — Пт.: 09:00 до 19:00 Подробнее
Новоуральск, ул. Гагарина, д. 7А/1
+7 (904) 54-350-54 , +7 (932) 11-25-123 Пн. — Пт.: 10:00 до 19:00 Подробнее
Нягань, ХМАО-Югра, г.Нягань, ул.Декабристов 21А
+7 (908) 88-70-111 , +7 (908) 88-76-111 Пн. — Пт.: 10:00 до 19:00 Подробнее
Нягань, 628181, РФ, ХМАО-ЮГРА, г.Нягань, проспект Нефтяников 10/В
+7 (908) 887-46-86 , +7 (908) 887-49-43 Пн. — Пт.: 10:00 до 19:00 Подробнее
Междуреченский, ул. Титова, д. 36а
+7 (922) 180-76-60 , +7 (902) 491-74-24 [email protected] Пн. — Пт.: 10:00 до 19:00 Подробнее
Пыть-Ях, ХМАО Пыть-Ях Северная промзона Автомобильный комплекс
Пн. — Пт.: 10:00 до 19:00 Подробнее
Реж, ул. Максима Горького 34-69
+7 (343) 372-07-11 , +7 (912) 281-59-68 Подробнее
Серов, ул. Народная д. 50
+7 (904) 542-78-37 , +7 (908) 925-41-06 Подробнее
Сухой Лог, ул. Артиллеристов, д. 44Б
Пн. — Пт.: 10:00 до 19:00 Подробнее
Тобольск, 7мкр, д. 39, офис 2
+7 (3456) 272-003 , +7 (912) 385-000-4 , +7 (982) 964-000-4 Пн. — Пт.: 10:00 до 18:00 Подробнее
Тобольск, 7мкр, д. 39, офис 2
+7 (3456) 272-003 , +7 (912) 385-000-4 , +7 (982) 964-000-4 Пн. — Пт.: 10:00 до 18:00 Подробнее
Югорск, ул. Калинина, д. 77
Пн. — Пт.: 10:00 до 19:00 Подробнее
Город не найден
