Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.
Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:
Термистор
- Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.
- Вторым распространенным датчиком температуры является DS1820:
DS18B20
- зачастую они продаются в таком виде:
- Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.
- Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.
- Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10:
Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.
Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.
- Минус этого метода в большой инерционности полученного датчика.
- 2. Сделать так, как делаю это я :)Берем телескопическую антенну от какого нибудь старого ненужного девайса:
- Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:
Полный размер
трубки из антенны
Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем.
Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза.
Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):
- Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком 🙂
- Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.
Термистор предстоит разместить внутри припаянной трубки
Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:
Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку.
После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем.
Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:
Полный размер
Готовый датчик
Готовый датчик
- А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:
- Ну и картинка общей проверки работоспособности электрической части:
- Всем добра )
Делаем датчик температуры своими руками
Термодатчик, собранный своими руками, может принести несомненную пользу, как в домашнем, так и приусадебном хозяйстве.
Контроллер температуры окружающей среды вовремя включит или наоборот выключит вентилятор, обогреватель, кипятильник, тёплые полы и много других приборов в доме, обогреет или проветрит теплицы.
При наличии минимального опыта работы с инструментами сделать датчик температуры своими руками не составит особого труда.
Принцип работы
Идея создания термодатчика состоит в том, что в его качестве используется электропроводной элемент, который под воздействием колебаний температуры окружающей среды меняет своё сопротивление. Таким элементом является терморезистор.
Принцип работы переменного сопротивления заключается в том, что при нагреве сопротивление понижается и ток, протекающий через него, меняет свою характеристику. Этот процесс находит своё отражение в работе прикладной схемы, которая включает или выключает соответствующие приборы.
Изготовление простого термодатчика
Перед тем, как сделать датчик температуры, нужно подготовить следующее:
- блок питания 12 В;
- вентилятор (кулер от компьютера 12 В);
- терморезистор VDR1 (10 кОм);
- переменный резистор (10 кОм);
- полевой транзистор IRFZ 44;
- макетная плата;
- провода;
- паяльник с припоем.
Сборка
Подготовив вышеперечисленные материалы и инструмент, переходят к пайке простенькой схемы.
- Плюсовую клемму блока питания соединяют проводом с входным контактом (+) кулера;
- Три вывода полевого транзистора спаивают проводами так: «исток» с кулером, «затвор» с терморезистором, «сток» с переменным резистором.
- Проводами соединяют свободные контакты терморезистора с «+» блока питания, переменного резистора с «−» того же блока.
Проверка
Тестируют терморегулятор в таком порядке:
- к терморезистору подносят горящую спичку или зажигалку при этом должен заработать кулер;
- при остывании вентилятор должен выключиться;
- если схема не срабатывает, нужно перепроверить пайку и контакты.
TR — терморезистор, К — кулер, R1 — переменный резистор, ПТ — полевой транзистор, АБ — аккумуляторная батарея 12 В.
Настройка
В данном случае используется терморезистор, сопротивление которого равно 10 кОм при температуре воздуха 20 °С. При его нагреве сопротивление падает. Нужно подстроить переменный резистор на включение кулера в момент нагрева датчика. Методом подбора нескольких положений поворотного регулятора переменного сопротивления добиваются нужного эффекта.
Термодатчик на германиевых диодах
Особенностью германиевых полупроводниковых диодов является их высокая чувствительность к изменениям температуры воздуха. Поэтому эти радиодетали могут использоваться, как термодатчики при их обратном включении.
Их применение объясняется сильной зависимостью обратного тока от температуры окружающей среды. Эта особенность диодов используется в простой схеме регулятора скорости кулера.

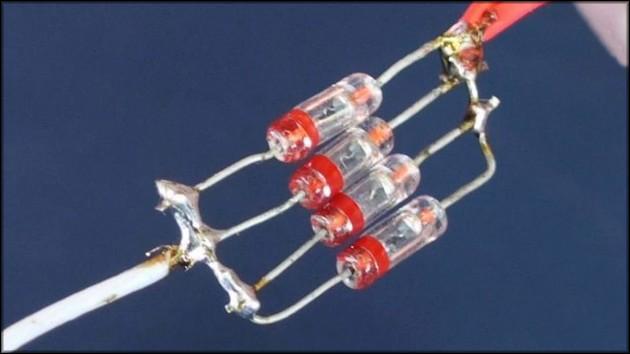

Германиевые диоды, соединённые параллельно (3–4 шт.), включают в обратном направлении в цепь базы составного транзистора. Их стеклянные корпуса можно крепить прямо на кулер без всяких прокладок-теплоотводов.
Резистор R1 предохраняет транзистор от теплового пробоя, а R2 определяет порог срабатывания регулятора. Если при превышении комнатной температуры вентилятор не включается, то число диодов надо увеличить.
Когда кулер начинает вращать лопасти с большой скоростью количество радиодеталей уменьшают.
Применение термодатчика на Ардуино
Для сборки измерителя температуры в основе которого микроконтроллер Arduino нужно подготовить следующее:
- Ардуино UNO;
- коннекторы;
- монтажная плата;
- цифровой модуль DS18B20 (диапазон от −56 до +1250 С).
Цифровой температурный датчик DS18B20 — это устройство, которое не только сигнализирует о превышении заданного температурного порога, но и может запоминать значения измерений. Микросхема датчика имеет три выходных контакта — это «+», «−» и сигнальный провод. Термодатчик в водонепроницаемом исполнении используется для измерения нагрева воды или жидкостей.
Термодатчик всегда можно приобрести, как и плату Arduino, в интернет-магазинах. Цифровой модуль подсоединяют к Ардуино через каналы GND, а выход Vdd подключается к 5V, Data к любому Pin. Для более понятного восприятия схема подключения цифрового датчика DS18B20 к Ардуино представлена на нижеследующем фото.
Заключение
В зависимости от цели использования измерителя температуры окружающего пространства для самостоятельного его изготовления можно выбрать наиболее приемлемый и выгодный по затратам вариант.
Для охлаждения энергозатратных плат достаточно использовать простую схему с кулером.
А вот для работы с вентиляционным и обогревательным оборудованием уже понадобится более сложная система с использованием микроконтороллера Ардуино и термодатчиков заводского изготовления.
Видео по теме
Простой датчик температуры для всего своими руками — автоматизация и проектирование
Не очень важно для чего вам датчик температуры , важно то что вы будете иметь знания.
Но в зависимости от области применения стоит учитывать материалы и мощности.
Использовать мы будем распространенный датчик lm335 (выглядит как обычный транзистор с тремя ножками), аналогичный датчики подключаются так же.
Наш датчик предназначен для измерения температуры воздуха, воды, масла в диапазоне от -40 до +100 градусов.
гримерное зеркало на заказ москва. Чтобы ничто не, свадебный фотограф фотосессия для беременных в спб. Тейбл тент цена.
Делаем датчик температуры своими руками.
Сразу о деталях.
R1 — резистор ограничивающий питания датчика.
При V+ = 5в резистор R1 должен быть около 91-100 ОМ.
При V+ = 12в резистор R1 должен быть около 250-300 ОМ.

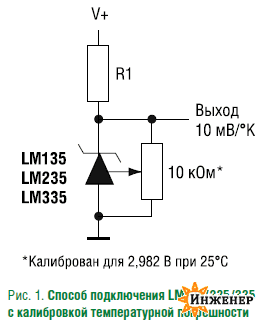

Хоть диапазон питания датчика и колеблется от 3В до 36В, но питать будем именно 3В + 20%
И получится при температуре -40 будет 3 Вольт на выходе. При +100 будет 0 Вольта.
R2 — 10КОм — Подстроечный резистор. Необходим для калибрования — точности нашего датчика.
Приступаем к сборке. Припаиваем все по схеме выше.
- Как расположены ножки?
- Калибровка
- Интерполяция
- О том как подключить данный датчик к компьютеру мы расскажем в следующей статье АЦП или ОСЦИЛОГРАФ ДЛЯ КОМПЬЮТЕРА СВОИМИ РУКАМИ
-40 3
25 1,607142857
100 0
Создаем невероятными образами условия окружающей среды 25 градусов (Сверяем со спиртовым градусником). Подстроечным резистором выставляем на выходе 1,6 вольт. И на этом все готово. Ваш датчик готов. Теперь в зависимости от температур данные на выходе будут изменяться. Провода советуем брать — музыкальный стерео провод с заземлением.
Статья написана для моей девушки. Я сделал что то для неё своими руками. Я думаю ей покажется это милым Ведь мы инженеры такие милые
Девушки тоже бывают техниками.
Как сделать датчик температуры своими руками. Как сделать терморегуляторы своими руками
Среди многочисленного ассортимента полезных приборов, которые приносят в нашу жизнь комфорт, есть большое количество тех, которые можно сделать своими руками.
К этому числу можно отнеси и терморегулятор, который включает или отключает нагревательные и холодильные оборудования в соответствии с определенной температурой, на которую он установлен.
Такое устройство отлично подойдет на период холодной погоды, например для подвала, где нужно хранить овощи. Так как же сделать терморегулятор своими руками, и какие детали для этого понадобятся?
Терморегулятор своими руками: схема
Про конструкцию термостата можно сказать, что она не особа сложна, именно по этой причине большинство радиолюбителей начинают свое обучение именно с этого прибора, а так же именно на нем оттачивают свои навыки и мастерство. Схем прибора можно найти очень большое количество, но самой распространенной является схема с применением, так называемого компаратора.
Данный элемент имеет несколько входов и выходов:
- Один вход отвечает подачу эталонного напряжения, которое отвечает необходимой температуре;
- Второй получает напряжения от датчика температуры.
Сам компаратор принимает все поступающие показания и сравнивает их. В случае если будет генерировать сигнал на выходе, то он включит реле, которое подаст ток на обогревательный или холодильный аппарат.
Чем лучше герметизировать дымоход?
Общее понятие о температурных регуляторах
Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место.
Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора.
Где угодно может найти своё место подобная система.
В данном видео узнаем что из себя представляет регулятор температуры:
В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:
- Датчик температуры, выполняющий замер и фиксацию, а также передачу к регулятору полученной информации. Происходит это за счёт преобразования тепловой энергии в электрические сигналы, распознаваемые прибором. В роли датчика может выступать термометр сопротивления или термопара, которые в своей конструкции имеют металл, реагирующий на изменение температуры и под её воздействием меняющий своё сопротивление.
- Аналитический блок – это и есть сам регулятор. Он принимает электронные сигналы и реагирует в зависимости от своих функций, после чего передаёт сигнал на исполнительное устройство.
- Исполнительный механизм – некое механическое или электронное устройство, которое при получении сигнала с блока ведёт себя определённым образом. К примеру, при достижении заданной температуры клапан перекроет подачу теплоносителя. И напротив, как только показания станут ниже заданных, аналитический блок даст команду на открытие клапана.
Это три основные части системы поддержания заданных температурных параметров. Хотя, помимо них, в схеме могут участвовать и другие части наподобие промежуточного реле. Но они исполняют лишь дополнительную функцию.
Какие детали понадобятся: терморегулятор своими руками
Для датчика температуры чаще всего используют терморезистор, это элемент который регулирует электрическое сопротивление в зависимости от температурного показателя.
Так же часто применяют полупроводниковые детали:
На их характеристики температура должна оказывать такое же влияние. То есть при нагреве должен увеличиваться ток транзистора и при этом он должен престать работать, не смотря на входящий сигнал. Нужно учесть, что такие детали обладаю большим недостатком. Слишком сложно провести калибровку, говоря точнее, будет трудно привязать эти детали к некоторым датчикам температуры.
Однако на данный момент промышленность не стоит на месте, и вы можете увидеть приборы из серии 300, это LM335, которым все чаще рекомендуют воспользоваться специалисты и LM358n.
Не смотря на очень низкую стоимость, данная деталь занимает первую позицию в маркировках и ориентируется на сочетание с бытовой техникой. Стоит упомянуть, что модификации этой детали LM 235и 135 успешно применяются в военных сферах и промышленности.
Включая в свою конструкцию около 16 транзисторов, датчик способен работать в качестве стабилизатора, а его напряжение будет полностью зависеть от температурного показателя.
Зависимость заключается в следующем:
- На каждый градус будет приходиться около 0, 01 В, если ориентироваться на Цельсий, то на показатель 273 результат на выходе составит 2, 73В.
- Диапазон работы ограничивается в показателе от -40 до +100 градусов. Благодаря таким показателям, пользователь полностью избавляется от регулирований методом проб и ошибок, а требуемая температура будет в любом случае обеспечена.
Так же кроме датчика температур вам потребуется компаратор, лучше всего приобрести LM 311, который выпускает тот же производитель, потенциометр для того чтобы сформировать эталонное напряжение и выходную установку чтобы включать реле. Не забудьте приобрести блок питания и специальные индикаторы.
Контроль в помещениях
Возможен вариант контроля терморегулятора в нескольких помещениях.
Типовая схема терморегулятора для погреба.
Приборы обозначаются латинскими буквами и цифрами. Например, LM135. Чтобы не ошибиться в выборе, запомните: 1 — применение в военной технике, 2 — применение в производственных аппаратах и устройствах, 3 — применение в бытовых приборах.
Российским аналогом является обозначение транзисторов — 2Т (военный) и КТ (массовый). Принцип действия такого датчика таков: при повышении температуры увеличивается напряжение стабилизации, то есть это стабилитрон. Удостовериться в правильности выбора можно, почитав технические характеристики прибора.
Точка калибровки указана в кельвинах. Температурная шкала указана в градусах по Цельсию.
Вспоминая школьный курс физики, переводите 0С= 0+273=273К. Рабочий диапазон датчика от -40 до 100°C. Если используется такой датчик, нет нужды в сомнительных опытах.
Достаточно рассчитать напряжение на выходе стабилитрона, а затем это значение указать задающим на входе компаратора (сравнивающего устройства). Температурный сенсор LM335 стоит недорого — порядка 35-40 рублей.
Взяв за основу этот термодатчик, нарисуйте схему терморегулятора для погреба.
Принципиальная электрическая схема терморегулятора.
Ввод в эксплуатацию котельной установки
На практике она дополнится выходным устройством для включения нагревателя, блоком питания и индикатором работы.
Следующий важный элемент — компаратор, например LM311. Он имеет два входа — прямой (2), обозначенный «+», и инверсный (3), обозначенный «-», и один выход. На схеме выход компаратора обозначен цифрой 7. Работает это устройство так: напряжение на входе 2 больше, чем на входе 3, на выходе получаем высокий уровень. Транзистор открылся, подключил нагрузку.
Потенциометр, подключенный к прямому входу, устанавливает температуру — задает порог срабатывания компаратора. При обратной ситуации (напряжение на входе 2 меньше, чем на входе 3), на выходе уровень понижается. Повышается температура, срабатывает термореле, компаратор переходит на низкий уровень, транзистор закрывается, ТЭН выключается.
Этот цикл повторяется беспрерывно.
Привет всем любителям электронных самоделок. Недавно я по быстрому смастерил электронный терморегулятор своими руками, схема устройства очень проста. В качестве исполнительного устройства используется электромагнитное реле с мощными контактами, которые могут выдержать ток до 30 ампер. Поэтому рассматриваемая самоделка может использоваться для разных бытовых нужд.
По нижеприведенной схеме, терморегулятор можно использовать, например, для аквариума или для хранения овощей. Кому то он может пригодиться при использовании совместно с электрическим котлом, а кто-то его может приспособить и для холодильника.
Регулятор температуры своими руками: питание и нагрузка
Что касается подключения LM 335 то оно должно быть последовательным. Все сопротивления необходимо подобрать так, чтобы общая величина тока, который проходит через термодатчик соответствовала показателям от 0,45 мА до 5 мА. Превышения отметки допускать нельзя, так как датчик будет перегреваться, и показывать искаженные данные.
Запитка терморегулятора может происходить несколькими способами:
- С помощью блока питания с ориентировкой на 12 В;
- С помощью любого другого устройства, питание которого не превышает вышеуказанный показатель, но при этом ток, протекающий через катушку не должен превышать 100 мА.
Еще раз напомним о том, что показатель тока в цепи датчика не должен превышать 5 мА, по этой причине придется использовать транзистор с большой мощностью. Лучше всего подойдет КТ 814. Конечно, если вы хотите избежать применения транзистора, можно использовать реле с меньшим уровнем тока. Он сможет работать от напряжения в 220 В.
Самодельный терморегулятор: пошаговая инструкция
Если вы приобрели все необходимые составляющие для сборки, осталось рассмотреть подробную инструкцию. Рассматривать будем на примере датчика температуры рассчитанного на 12В.
Самодельный регулятор температуры собирается по следующему принципу:
- Подготавливаем корпус. Можно использовать старые оболочки от счетчика, например от установки «Гранит-1».
- Схему подбираете ту, которая вам больше понравится, но можно и сориентироваться и на плату от счетчика. Прямой ход с пометкой «+» необходим для подключения потенциометра, Инверсионный вход с о будет служить для подключения термодатчика. Если так случилось, что напряжение на прямом входе будет выше требуемого, на выходе установится высокая отметка и транзистор начнет подавать питание на реле, а оно в свою очередь на нагревательный элемент. Как только напряжение на выходе превысит допустимую отметку – реле отключится.
- Для того чтобы терморегулятор срабатывал вовремя и перепады температур были обеспечены, потребуется сделать с помощью резистора связь отрицательного типа, которая образуется между прямым входом и выходом на компараторе.
- Что касается трансформатора и его питания, то здесь может понадобиться индукционная катушка от старого электрического счетчика. Для того чтобы напряжение соответствовало показателю в 12 вольт, вам нужно будет сделать 540 витков. Уместить их получится только в том случае, если диаметр провода будет не более 0,4 мм.
Вот и все. В этих небольших действиях и заключается вся работа по созданию терморегулятора своими руками. Возможно, самому без определенных навыков сделать его сразу и не получится, однако с опорой на фото и видео инструкции вы сможете испытать все свои умения.
Благодаря простой конструкции, самостоятельно созданный термоконтроллер может быть использован где угодно.
Например:
- Для теплого пола;
- Для погреба;
- Котла отопления;
- Может заняться регулировкой температуры воздуха;
- Для духовки;
- Для аквариума, где будет контролировать температурный показатель воды;
- Для того чтобы контролировать температурное значение насоса электрокотла (его включения и отключение);
- И даже для автомобиля.
Не обязательно использовать цифровой, электронный или механический покупной термовыключатель. Купив недорогое термореле, сделать регулировку мощности на симисторе и термопаре и ваш самодельный аппарат будет работать не хуже покупного.
Достоинства и недостатки
Даже простой терморегулятор своими руками имеет массу достоинств и положительных моментов. Говорить же о заводских многофункциональных устройствах и вовсе не приходится.
Определение и устранение протечек труб в стенах
Регуляторы температуры позволяют:
- Поддерживать комфортную температуру.
- Экономить энергоресурсы.
- Не привлекать к процессу человека.
- Соблюдать технологический процесс, повышая качество.
Из недостатков можно назвать высокую стоимость заводских моделей. Конечно, самодельных приборов это не касается. А вот производственные, которые требуются при работе с жидкими, газообразными, щелочными и другими подобными средами, имеют высокую стоимость. Особенно если прибор должен иметь множество функций и возможностей.
При оборудовании погреба необходимо создать такой температурный режим, при котором все запасы будут сохраняться максимально долго. А чтобы его поддерживать, потребуется терморегулятор — прибор, который помогает поддерживать заданную температуру. Это устройство используется во многих бытовых приборах: утюгах, холодильниках, паяльниках. Как сделать терморегулятор для погреба своими руками?
Самодельный терморегулятор
Продолжаем нашу рубрику электронные самоделки, в этой статье мы будем рассматривать устройства, поддерживающие определенный тепловой режим, или же сигнализирующие о достижении нужного значения температуры. Такие устройства имеют очень широкую сферу применения: они могут поддерживать заданную температуру в инкубаторах и аквариумах, теплых полах и даже являться частью умного дома. Для вас мы предоставили инструкцию о том, как сделать терморегулятор своими руками и с минимумом затрат.
Немного теории
ростейшие измерительные датчики, в том числе и реагирующие на температуру, состоят из измерительного полуплеча из двух сопротивлений, опорного и элемента, меняющего свое сопротивление в зависимости от прилаживаемой к нему температуры. Более наглядно это представлено на картинке ниже.
Как видно из схемы, резистор R2 является измерительным элементом самодельного терморегулятора, а R1, R3 и R4 опорным плечом устройства. Это терморезистор. Он представляет собой проводниковый прибор, который изменяет своё сопротивление при изменении температуры.
Элементом терморегулятора, реагирующим на изменение состояния измерительного плеча, является интегральный усилитель в режиме компаратора. Данный режим переключает скачком выход микросхемы из состояния выключено в рабочее положение.
Таким образом, на выходе компаратора мы имеем всего два значения «включено» и «выключено». Нагрузкой микросхемы является вентилятор для ПК.
При достижении температуры определенного значения в плече R1 и R2 происходит смещение напряжения, вход микросхемы сравнивает значение на контакте 2 и 3 и происходит переключение компаратора.
Вентилятор охлаждает необходимый предмет, его температура падает, сопротивление резистора меняется и компаратор отключает вентилятор. Таким образом поддерживается температура на заданном уровне, и производится управление работой вентилятора.
Обзор схем
Напряжение разности с измерительного плеча поступает на спаренный транзистор с большим коэффициентом усиления, а в качестве компаратора выступает электромагнитное реле.
При достижении на катушке напряжения, достаточного для втягивания сердечника, происходит ее срабатывание и подключение через ее контакты исполнительных устройств.
При достижении заданной температуры, сигнал на транзисторах уменьшается, синхронно падает напряжение на катушке реле, и в какой-то момент происходит расцепление контактов и отключение полезной нагрузки.
Особенностью такого типа реле является наличие гистерезиса — это разница в несколько градусов между включением и отключением самодельного терморегулятора, из-за присутствия в схеме электромеханического реле. Таким образом, температура всегда будет колебаться на несколько градусов возле нужного значения. Вариант сборки, предоставленный ниже, практически лишен гистерезиса.
Принципиальная электронная схема аналогового терморегулятора для инкубатора:
Данная схема была очень популярна для повторения в 2000 годах, но и сейчас она не потеряла актуальность и с возложенной на нее функцией справляется. При наличии доступа к старым деталям, можно собрать терморегулятор своими руками практически бесплатно.
Сердцем самоделки является интегральный усилитель К140УД7 или К140УД8. В данном случае он подключен с положительной обратной связью и является компаратором. Термочувствительным элементом R5 служит резистор типа ММТ-4 с отрицательным ТКЕ, это значит, что при нагревании его сопротивление уменьшается.
Выносной датчик подключается через экранированный провод. Для уменьшения наводок и ложного срабатывания устройства, длина провода не должна превышать 1 метр.
Нагрузка управляется через тиристор VS1 и максимально допустимая мощность подключаемого нагревателя зависит от его номинала. В данном случае 150 Ватт, электронный ключ — тиристор необходимо установить на небольшой радиатор, для отвода тепла.
В таблице ниже представлены номиналы радиоэлементов, для сборки терморегулятора в домашних условиях.
Устройство не имеет гальванической развязки от сети 220 Вольт, при настройке будьте внимательны, на элементах регулятора присутствует сетевое напряжение, которое опасно для жизни. После сборки обязательно изолируйте все контакты и поместите устройство в токонепроводящий корпус.
Терморегулятор своими руками
Для автоматического поддержания температурного режима можно создать терморегулятор своими руками. Качественная самоделка будет выполнять свои функции не хуже, чем фабричный аналог. После тщательного изучения процесса сборки модернизация и ремонт не вызовут затруднений.
Терморегулятор холодильника
Понятие о температурных регуляторах
Изделия этой категории применяют для решения разных задач. По соответствующей настройке температурного порога подают питание (отключают):
- отопление в погребе;
- нагрев паяльной станции;
- циркуляционный насос котла.
Из приведенных примеров понятны базовые требования к точности, которую должна обеспечить подходящая схема терморегулятора. В некоторых ситуациях необходимо поддержание заданного уровня не ниже, чем ±1C°. Для контроля рабочих параметров нужна оперативная индикация. Существенное значение имеют нагрузочные способности.
Перечисленные особенности поясняют назначение типовых функциональных узлов:
- значение температуры фиксируют специализированным датчиком (резистором, термопарой);
- показания анализирует микроконтроллер или другое устройство;
- исполнительный сигнал поступает на электронный (механический) переключатель.
К сведению. Кроме рассмотренных частей, схема термореле может содержать дополнительные компоненты для подачи питания на электронагреватель, другую мощную нагрузку.
Принцип работы
Терморегулятор для инкубатора
Любая схема термостата действует на одинаковых принципах. Информация о температуре сравнивается с установленным значением. Пересечение определенного уровня активизирует исполнительное устройство для коррекции контролируемого параметра нужным образом.
Виды
Полуавтомат из инвертора своими руками
В простейшем варианте (реле холодильника) применяют механический переключатель. Для более точной регулировки (обороты двигателя) используют не только микроэлектронику, но и специализированное программное обеспечение.
Терморегулятор на трех элементах
Чтобы сделать простой терморегулятор своими руками схема для блока питания персонального компьютера подходит лучше других вариантов.
Регулятор вентилятора для компьютерного БП
Термистором измеряют температуру в контрольной точке. Потенциометром устанавливают оптимальное значение для включения вентилятора. Изменять обороты данная схема не способна. Подключает индуктивную нагрузку MOSFET транзистор. Допустимо применение аналога с подходящими силовыми характеристиками.
Терморегуляторы для котлов отопления
Регулятор температуры своими руками можно сделать в рамках проекта модернизации старого котла. Не имеет значения вид топлива, хотя проще обеспечить хороший результат с применением газового оборудования.
Схема термостата с индикацией показаний на LCD экране
Цифровой терморегулятор
В этом примере разработчики создавали устройство поддержания температурного режима в хранилище фруктов (овощей). Для анализа поступающих данных выбрана микросхема со следующими блоками:
- таймеры;
- генератор;
- два компаратора;
- модули обмена, сравнения и передачи данных.
При соответствующем положении переключателей светодиодная матрица показывает актуальное значение температуры или контрольный уровень. Кнопками в пошаговом режиме устанавливают нужный порог срабатывания.
Схема с регулировкой гистерезиса
Самодельный регулятор температуры
Терморегулятор для погреба
Создать функциональный термостат своими руками не слишком сложно. Тем не менее, надо реалистично оценивать собственные возможности. Следующие инструкции помогут принять правильное решение.
Простейшая схема
Чтобы исключить лишние трудности, применяют схему с блоком питания без трансформатора. Для выпрямления питающего напряжения используют обычный диодный мост. Необходимый уровень постоянной составляющей поддерживают стабилитроном. Конденсатором устраняют броски.
Типовой делитель подойдет для контроля напряжения. В одном плече устанавливают резистор, который реагирует на изменение температуры. Для управления исполнительным устройством подойдет реле.
Прибор для помещения
Это устройство можно использовать для поддержания температурного режима в мини-теплице, другом ограниченном объеме. Основной элемент – микросхема операционного усилителя, которая включена в режиме сравнения напряжений. Точную и грубую настройку порога срабатывания выполняют с помощью резисторов R5 и R4, соответственно.
Терморегулятор для инкубатора
На микросхеме LM 311
Этот вариант предназначен для подключения электрических теплых полов, других мощных нагрузок. Следует обратить внимание на повышенную надежность изделия, которая обеспечена гальванической развязкой цепей со слабыми и сильными токами.
Схема для подключения мощной нагрузки
Необходимые материалы и инструменты
В некоторых ситуациях понадобятся навыки изготовления сложной печатной платы. Простейшие схемы собирают за несколько минут с применением паяльника и технологии навесного монтажа. До выполнения рабочих операций необходимо приобрести:
- комплектующие детали;
- расходные материалы;
- измерительную аппаратуру.
Список покупок составляют на основе выбранной электрической схемы. Для защиты устройства от неблагоприятных внешних воздействий и улучшения внешнего вида создают соответствующий корпус.
Достоинства и недостатки
Плюсы и минусы отдельных схем оценивают с учетом реальных условий эксплуатации. Иногда выгодно затратить время и деньги на стадии реализации идеи с целью продления срока службы готового изделия. Нет смысла создавать самоделку, если фабричный аналог с официальными гарантиями стоит дешевле.
Как грамотно установить
Чтобы продлить срок службы терморегулятора, пользуются следующими рекомендациями:
- не устанавливают электронику без дополнительной защиты на открытом воздухе, в помещениях с повышенным уровнем влажности;
- при необходимости в неблагоприятную среду выносят контрольный датчик;
- исключают расположение регулятора напротив тепловых пушек, других «генераторов» холода или тепла;
- для повышения точности выбирают место без активных конвекционных потоков.
Как отремонтировать
Самодельный термодатчик своими руками восстановить нетрудно, так как известна технология проверки (настройки). Инструкции по ремонту фабричных изделий можно найти на официальном сайте производителя.
