Буквально 50 лет назад, автомобили были оснащены минимальным количеством электроники. Двигатель управлялся механическими приспособлениями, не требовалось обеспечивать экологические нормы безопасности. Это значит, что в конструкции машины практически не было датчиков. Тем не менее, одно такое устройство существовало. Это датчик, дающий команду на включение фонарей заднего хода.
Казалось бы, простейшая функция. Однако без датчика заднего хода водитель не видит пути в темное время суток, а едущие сзади не получат информацию о смене направления движения.
Датчик заднего хода ВАЗ 2110 выполняет именно эти функции:
- включение фонарей заднего хода;
- активация функции заднего парктроника (при его наличии).
Как работает система
Собственно датчик представляет собой концевой выключатель с нормально разомкнутыми контактами. При внешнем воздействии контактная группа приходит в движение и замыкается. Особенность данного устройства — агрессивные условия эксплуатации, так как он стоит в моторном отсеке. То есть, электрической части необходимо обеспечить герметичность и защиту от вибраций.
Корпус прибора металлический, с одной стороны подвижный шток с сальником, с другой — контактная группа. Сопряжение пластикового диэлектрика с металлическим основным корпусом выполнено с защитой от проникновения жидкостей.
Датчик вкручивается в коробку передач в строго определенном месте. При перемещении механизма (кулисы) включения передачи заднего хода, специальный выступ приводит в движение шток датчика. Контакты замыкаются, и по проводам может протекать ток.
Что электроника автомобиля делает дальше:
- активирует обмотку реле включения фонарей заднего хода;
- дает сигнал на включение системы помощи при парковке;
- при установленной камере заднего вида, подает на нее питание (опять же, через реле).
Внутри корпуса расположена возвратная пружина. После прекращения воздействия на шток, то есть кулиса задней передачи вернулась в состояние покоя, контактная группа возвращается обратно и размыкается. Вся задействованная электрика выключается:
- гаснут фонари заднего хода;
- отключается задний парктроник;
- выключается камера заднего вида.
Совет: Если вы устанавливаете на ВАЗ 2110 или 2112 дополнительную электронику, тот же парктроник или камеру заднего вида, то не рекомендуется подключаться к контактам фонарей заднего хода.
Лучше найти по электросхеме вашего авто первичную цепь от датчика, и развести этот сигнал на новое устройство. Разумеется, следует использовать реле, а не подключать устройство напрямую. В цепь обязательно добавляется предохранитель.
Где находится датчик заднего хода на автомобиле ВАЗ 2110
Как уже говорилось, этот элемент установлен в коробке передач. Это логично: нет необходимости прокладывать дистанционные тяги управления. Почему не на рычаге КПП? Датчик должен фиксировать именно момент включения передачи, а не смену положения управляющих механизмов. Точное место расположения — картер коробки передач.
Найти его можно только находясь под автомобилем: либо в яме, либо с использованием подъемника. Он вкручен в корпус картера так же точно, как пробка слива масла: с помощью резьбового соединения. Датчик расположен горизонтально, на боковой стенке КПП, со стороны водительского колеса. К нему подключен разъем и сигнальный провод: другого такого прибора в этой зоне нет.
Отчего ломается датчик включения задней передачи
Любая подвижная механическая система рассчитана на определенное количество циклов использования. Поэтому данный прибор имеет срок службы и может сломаться просто от механического старения.
Важно: Причина погасших огней заднего хода может быть вовсе не в датчике. Никто не застрахован от перегорания лампочек или обрыва проводки. Поломка может быть в реле управления или в предохранительном блоке.
Мы же рассмотрим причины, касающиеся именно датчика:
- Коррозия внутренних контактов из-за нарушения герметичности и попадания внутрь корпуса влаги. Возникает вследствие перепадов температур и появления деформационных зазоров.
- Окисление контактов разъема, вплоть до полного коррозийного разрушения. Причина — отсутствие защитной смазки внутри разъема.
- Механическое разрушение внутренних деталей из-за заводского брака.
- Перелом или выпадение из корпуса штока включения. Возникает в контрафактных изделиях.
- Заклинивание управляющего штока в положение «включено». Причина — износ сальника или внутренняя коррозия.
- Стачивание поверхности прижима кулисы к штоку датчика.
Симптомы неисправности датчика включения заднего хода
Собственно, они сводятся к:
- Отсутствию сигнала от сенсора. То есть, при включении реверсной передачи, не загораются фонари с заведомо исправными лампами и проводкой.
- Не активируется работоспособный задний парктроник.
- Не включается камера заднего вида при исправном оборудовании.
Информация: Если несколько устройств, активируемых датчиком заднего хода, внезапно и одновременно перестают работать, поменять нужно именно его. Поиски других проблем бессмысленны.
Диагностика датчика
В первую очередь проводится внешний осмотр. Проверяем целостность проводки, состояние контактной группы. Проводку лучше прозвонить мультиметром от снятого разъема до ближайшего ввода в распределительную контактную коробку автомобиля. Далее — тестируем сам датчик:
- Ставим автомобиль на яму или на подъемник.
- Отсоединяем разъем и отводим его в сторону.
- Включаем зажигание, не заводя двигатель.
- Подключаем щупы мультиметра к датчику и просим помощника включить заднюю передачу.
- Исправный сенсор покажет нулевое сопротивление между контактами.
Если тест провален, необходимо извлечь датчик из коробки передач. При этом из нее вытечет часть трансмиссионного масла, поэтому лучше подготовить пробку в виде болта с такой же резьбой или временно вкрутить другой датчик.
Совет: Не выбрасывайте сломанный сенсор, он может пригодиться для временного перекрытия отверстия.
Промыв корпус снаружи, и почистив контакты, можно проверить датчик тем же мультиметром. Усилие нажатия на шток небольшое при условии, что он не заблокирован коррозией. Поэтому достаточно нажать на него пальцем и посмотреть на результаты замера сопротивления.
Замена датчика
Как выбрать новый сенсор вместо сломанного? На самом деле ничего сложного: просто не покупайте продукцию контрафактных производителей. Учитывая доступность технологий упаковки, самостоятельно определить подлинность не получится. Поэтому единственный «рецепт» — посещение фирменных магазинов АвтоВАЗ.
При замене датчика необходимо придерживаться некоторых действий:
- Перед установкой нового сенсора, необходимо дождаться слива масла из КПП и очистить резьбовое отверстие.
- Обязательно проверьте уплотнительную шайбу, без нее из коробки будет вытекать масло.
- После затяжки датчика в картере КПП, долейте масло до штатного уровня.
- Последний штрих — перед соединением разъема смажьте контакты специальным антикоррозийным составом.
Таким образом, установка датчика произойдет успешно.
Видео по теме
Где находится датчик заднего хода на ВАЗ 2110?
Любой автомобиль, предназначенный для дорог общественного пользования, имеет заднюю передачу. Она позволяет двигаться на машине задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода.
Датчик заднего хода на ВАЗ 2110
Именно в этом случае в работу включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включается напряжение на фонари, тем самым окружающие вас водители видят, что вы собираетесь сдавать назад. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.
Принцип работы
Подключение
Работает этот регулятор более чем просто:
- Вы переключаете ручку коробки передач в положение задней передачи;
- Одновременно с включением задней скорости вилка включения прижимается к датчику;
- Создается замыкание провода на массу;
- Включается лампочка, сигнализирующая о начале движения машины задним ходом.
Симптоматика неисправностей
Разумеется, заподозрить о неработающем датчике заднего хода очень легко — при включении задней передачи фонари не зажигаются.
В такой ситуации существует всего три варианта развития события:
- Сама лампочка перегорела, потому сам элемент может быть целым.
- Перестал работать питающий предохранитель. Не редко он просто перегорает.
- Не работает сам датчик. Случается это не так часто, но проверить его состояние придется.
Причина в датчике?
Действительно, как определить, что это именно он вышел из строя, а не перегорел предохранитель или лампочка? Все достаточно просто.
- Вам придется извлечь предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусматривается установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Находится он в монтажном блоке, а монтажный блок — под приборной панелью.
- Проверьте состояние лампы. Если с ней тоже все хорошо, тогда вариант остается один — сломался датчик заднего хода.
Где он находится и как его проверить
Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сперва следует определить его местонахождение.
Расположение устройства
А ведь действительно, где он находится? Сложного в поисках этого элемента ничего нет.
- Вам потребуется эстакада или яма. Так или иначе, вы должны оказаться под автомобилем.
- Теперь смотрите в сторону задних колес машины и поднимите глаза к коробке передач. Слева от нее находится ваш искомый датчик.
- Можно ли его перепутать с другими устройствами? Вряд ли. Только для данного элемента предусматривается подводка проводов от коробки передач. Поэтому других похожих устройств рядом вы точно не найдете.
Начинаем проверку. Нам ведь нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.
Для проверки проделайте следующие манипуляции:
- Отключите клемму от измерителя;
- Подключите к разъемам мультимер и включите его в режим измерения сопротивлений;
- Включите коробку передач в режим задней скорости;
- Заведите мотор;
- Посмотрите, что выдает прибор;
- Если на устройстве показано сопротивление, равное 0 Ом, плюс звучит пищалка, тогда все хорошо, датчик исправен;
- Плохо, если на измерителе показана бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.
Замена
Стоит ли торопиться с заменой датчика заднего хода? Еще как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не будут знать о ваших намерениях сдать назад, тогда аварий и столкновений не избежать. Нужно думать не только о себе, но и о других.
Вынимаем штекер
Процедура по замене датчика заднего хода на машине ВАЗ 2110 не предусматривает ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.
Следуя пошаговой инструкции, вы сможете быстро и качественно поменять измеритель и продолжить передвигаться на уже полностью исправном автомобиле.
- Очистите устройство от скопившейся грязи, поскольку при демонтаже весь этот мусор может попасть в масло вашей коробки переключения передач. Ничего хорошего из этого не выйдет, потому подумайте о сохранности КПП.
- Машина ставится на яму или эстакаду. Опять же, вам нужен доступ к днищу.
- Снимите защиту картера. Делается это путем отвинчивания нескольких крепежей.
- Возьмите небольшую тару, в которую будет литься смазывающее вещество. Дело в том, что когда вы демонтируете датчик, вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы оно оказалось на полу, у вас под ногами.
- Отключите проводку от датчика заднего хода.
- Выкрутите измеритель со своего посадочного места.
- Зачистите немного гнездо, чтобы новый агрегат хорошо встал на свое новое место.
- Поставьте приобретенный качественный датчик заднего хода на место старого, отслужившего свое.
- Долейте необходимое количество масла. Просто посмотрите, сколько смазывающей жидкости вытекло, и влейте аналогичный объем обратно. Хотя уровень масла может оказаться и ниже положенного в результате эксплуатации. Сделайте соответствующие замеры, что позволит определить недостающее количество трансмиссионного смазывающего вещества.
- Верните все провода на свои места. Если возникли проблемы с поиском места подключений, при отключении проводов промаркируйте их. Хотя запутаться там на самом деле сложно.
- Проверьте работоспособность нового датчика заднего хода.
Если все манипуляции были выполнены грамотно, вы удостоверились в работоспособности предохранителя и лампочки, тогда простая процедура по замене датчика заднего хода сможет вернуть функциональность КПП на прежний уровень.
При аккуратном подходе, даже у новичка подобный ремонт займет максимум 30 минут. Вам не придется тратить много времени, и уж тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением на автосервис.
Будем надеяться, что теперь датчик будет работать долго и эффективно, а ваши манёвры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.
Adblockdetector
Не горят лампы заднего хода ВАЗ 2110 — что делать?
Покидая как-то вечером свой гараж, можно заметить, что при этом путь ничто не освещает. Ситуация, прямо скажем, неприятная и заставляет задуматься об этом. Ведь у ВАЗ 2110 задние фонари в штатном режиме должны гореть.
Значит, имеется какая-то неисправность, которую предстоит найти и устранить. Кто его знает, в чем здесь причина, в этом придется разбираться. Если не горят лампы заднего хода ВАЗ 2110, то, по всей вероятности, возможно, что они просто перегорели.
Может быть, дело в элементарном выходе из строя предохранителя любо датчика.
Причины почему не горят лампы заднего хода
Как нетрудно видеть, что когда не горит задний ход на ВАЗ2110, причины могут носить самый различный характер. Но как бы там ни было, необходимо все поправить, а для этого следует устранить причину.
Для этого необходимо выполнить следующие действия:
- Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность в 7,5 А. Его местом расположения является плата заднего фонаря ВАЗ 2110 монтажного блока под приборной панелью.
- Далее требуется удостовериться в том, что лампочки исправны. Если выяснится, что проблем с ними нет, надо проверить датчик заднего хода.
В последнем случае может возникнуть вопрос о месте его нахождения. При рассмотрении машины спереди она находится в правой стороне. Если же рассматривать ее в проекции по ходу движения, то он будет находиться в коробке передач, в ее левой нижней части.
Автолюбители дали этому датчику свое название, окрестив ее лягушкой. Он является не чем иным, как обычным выключателем. Коробка передач имеет отверстие, где и помещается этот датчик. Его рабочая поверхность смотрит внутрь коробки. Снаружи в нормальном положении контакты разомкнуты.
Когда включается задняя передача, специальный щиток давит на рабочую поверхность датчика, что приводит к замыканию контактов. Этим обеспечивается электропитание фонарей заднего хода. От обычного выключателя датчик отличается специальной конструкцией.
Устройство обладает герметичностью и устойчивостью к значительным механическим нагрузкам.
Проверка работоспособности датчика (лягушки)
Когда его все-таки удалось найти, необходимо проверить состояние его работоспособности:
- Провода, подведенные к нему, требуется отсоединить.
- К их концам присоединяется тестер. Прибор переводится в режим «сопротивление» и проводится измерение.
- Затем включается задняя передача.
- Зажигание переводится во включенное состояние.
- Проводится отсчет показаний прибора.
Прибор может показывать 0 Ом. Это говорит о том, что проблем с ним нет. При наличии других показателей требуется его замена. Это необходимо осуществить не только когда у ВАЗ 2110 не горит задний ход, но и когда лампочки горят, а задняя передача не включена.
Алгоритм действий при замене датчика
Поменять его не особо сложно, но требуется выполнить следующие действия:
- Для замены авто необходимо поставит на яму либо загнать на эстакаду.
- При наличии защиты двигателя, ее необходимо снять.
- Предварительно следует приготовить какую-то емкость для масла, поскольку в тот момент, когда датчик будет откручен, определенная часть масла вытечет.
- Затем необходимо открутить провода, которые подведены к датчику.
- Старый датчик необходимо снять, а на его место поставить новое устройство.
- Вытекшее в процессе замены датчика масло, необходимо долить в коробку.
- Далее подсоединяются провода. Их предварительно необходимо вытереть насухо с целью удаления попавшего на них масла.
- Затем следует завести автомобиль, и проверить наличие света от лампочек при включенном заднем ходе.
Подобные мероприятия являются одним из вариантов устранения проблемы, при которой не горят фонари заднего хода ВАЗ 2110.
Другие причины неисправностей задний фар
Но может случиться и так, что не горит задний ход на ВАЗ 2110, а причиной этому датчик не является. Тогда возможно дело в питании. Его также необходимо проверить. При включении питание не подается, значит следует искать обрыв в проводке. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой.
Когда на автомобиле ВАЗ 2110 включается задняя передача, одновременно должны загораться лампочки белого цвета.
Их предназначение состоит в выполнении следующих функций:
- с горящими лапочками гораздо удобнее парковка;
- горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;
- лампочки заднего хода служат для предотвращения аварийных ситуаций.
При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.
Проблему вполне можно устранить собственными силами, поскольку причинами этого, как правил, являются следующие ситуации:
- Лампочка просто перегорела. При этом ее необходимо заменить. Но перед заменой рекомендуется проверить сохранность проводки с тем, чтобы исключить возможность возникновения ситуации, при которой произойдет короткое замыкание.
- Причина может крыться и в том, что на плате фонаря отсутствует напряжение.
- Сгорел предохранитель, который устанавливается для защиты от короткого замыкания. Его требуется просто поменять. Предохранитель перегорает не просто так. Значит, причиной этому является какая-то проблема в цепи. Для этого требуется «прозвонить» каждый участок и определить место прблемы.
- Могут подгореть контакты. Из-за этого лампочка перестанет гореть. В этом случае подгоревшие контакты следует зачистить.
- Вполне возможно, что имеет место повреждение электрического кабеля. Неисправность можно обнаружить при визуальном осмотре либо инструментальным путем при использовании мультимера.
- Если автомобиль длительно эксплуатируется в условиях повышенной влажности, то это может привести к окислению контактов. В результате этого перестанут нормально работать фонари заднего хода.
- Причина может крыться в некорректной работе механизма коробки передач. Именно этот механизм должен приводить к включению задних фонарей.
- Неисправность может быть обусловлена поломкой датчика заднего хода. Совсем необязательно загонять автомобиль на профессиональную диагностику. Его работоспособность можно проверить самостоятельно. Для этого датчик необходимо снять, а концы проводов замкнуть между собой. Если лампочка начинает гореть, значит, проблема именно в датчике.
Доработка задних фонарей ВАЗ 2110
Часто для устранения проблемы требуется доработка задних фонарей ВАЗ 2110. Для этого прежде необходимо демонтировать старые фонари заднего хода. Если просто перегорела лампа, то с ее заменой проблем не возникнет.
Не составит особого труда заменить и сгоревший предохранитель. А вот поменять вышедший из строя датчик гораздо сложнее. Алгоритм действий уже был озвучен в рамках данной статьи. Но для замены потребуется загнать машину на яму либо эстакаду. Без этого устранить проблему будет проблематично.
Ознакомившись с данным обзором, читатель теперь имеет представление о том, что может послужить причиной отсутствия света фонарей заднего хода.
Если позволяют практические навыки, данную задачу вполне можно решить самостоятельно.
Тому же, кто слабо знаком с устройством автомобиля и не обладает практическими навыками ремонта, рекомендуется обратиться в сервисный центр, где квалифицированные специалисты помогут решить проблему.
Датчик заднего хода ВАЗ 2110, 2111 и 2112 (проверка и замена)
 |
Что делать если на ВАЗ 2110 фонари заднего хода не горят при включении задней скорости? На самом деле причина может быть несколько и одна из них — это неисправный выключатель (лягушка) заднего хода. |
Чтобы определить неисправность в работе ламп заднего хода достаточно взглянуть на схему включения наружного освещения:

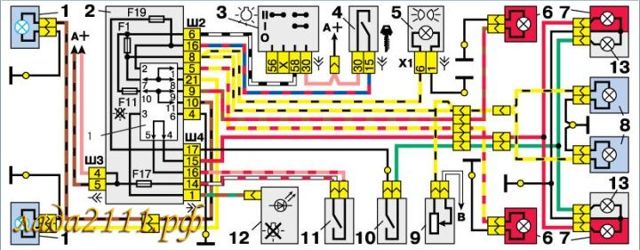

1 — лампы габаритного света в блок-фарах. 2 — монтажный блок. 3 — переключатель наружного освещения. 4 — выключатель зажигания. 5 — контрольная лампа наружного освещения в комбинации приборов. 6 — лампы габаритного света в наружных задних фонарях. 7 — лампы стоп-сигнала во внутренних задних фонарях. 8 — фонари освещения номерного знака. 9 — выключатель освещения приборов. 10 — выключатель света заднего хода. 11 — выключатель стоп-сигнала. 12 — блок бортовой системы контроля. 13 — лампы света заднего хода во внутренних задних фонарях. К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле). А — к источникам питания. В — к лампам освещения приборов. Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете.
Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом.
Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет.
Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день.
Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью.
Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее.
Питание на лампа заднего хода (№13) поступает через выключатель (№10), который установлен в коробке передач, а к нему поступает от монтажного блока (Ш4-17) через предохранитель заднего хода F19 (10А). Чтобы добраться до выключателя заднего хода ВАЗ 2110 не обязательно загонять автомобиль на яму. Получить доступ к датчику можно через моторный отсек, он находится с левой стороны по ходу движения, в низу, на коробке с боку.
Прежде чем менять датчик заднего хода убедитесь, что неисправность цепи именно в нем. Для этого снимите с него разъем и замкните на разъеме контакты. Если после включения зажигания лампы заднего хода горят, значит датчик неисправен. Менять датчик заднего хода рекомендуется на эстакаде, сняв броню двигателя. Отсоединяем разъем и выкручиваем датчик, используя ключ «на 21». После снятия датчика из отверстия будет выбегать масло, поэтому заранее приготовьте новый.
Кстати, а Вы знаете, как улучшить работу задних фонарей?
| Сталкивались ли Вы с неработающими лампами заднего хода? |
Ключевые слова:
- доработка и тюнинг задних фар
  |
Интересный сайт? Поделись с друзьями
Датчик заднего хода ВАЗ 2110 на страже безопасности
Современный автотранспорт оснащен комплексом обязательных устройств визуальной индикации.
К примеру, датчик включения заднего хода предназначен для автоматизированного зажигания световых элементов, сигнализирующих об осуществлении реверсного перемещения машины.
Но нельзя забывать, что данное оборудование является вспомогательным элементом, который только выступает помощником в управлении автомобильным транспортом, а не воспроизводит его функции.
Начинающие автолюбители часто задаются вопросом: «где находится датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он находится с правой стороны, по ходу – слева внизу КПП (коробки передач). Найти его несложно, поскольку это единственная запчасть в коробке с подведенными проводками.
В соответствии с эксплуатационно-техническими нормами в вечернее время должны гореть лампы заднего хода. Если в процессе эксплуатации автомобиля дополнительная подсветка сзади отсутствует, потребуется немедленное устранение данной неполадки, вызванной, как правило, разнообразными техническими поломками, выработкой ресурса либо низким качеством деталей.
Для проверки исправности датчика заднего хода ВАЗ 2110 машину потребуется поставить над смотровой ямой, на эстакаде. Как правило, острая необходимость в диагностике появляется при перебоях в сигнализационной системе заднего хода.
Плохое функционирование прибора может быть обусловлено перегоранием рабочих элементов, неисправным предохранителем или непосредственной поломкой датчика.
Чтобы узнать реальную картину, необходимо выполнить ряд конкретных действий. Сначала нужно посмотреть состояние предохранителя. Он расположен в монтажном блоке под панелью.
Затем следует провести проверку ламп. И только тогда перейти к датчику заднего хода.
Для выполнения диагностики сигнальной системы заднего хода потребуется обязательный перечень инструментов и приборов. Среди них наиболее важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пассатижи, нож, изоляция, молоток и зубило.
Проверку работоспособности датчика заднего хода можно осуществить самостоятельно, воспользовавшись многочисленными фото в сети интернет. Следуя инструкциям, даже новичок осилит нехитрые действия. Первым делом следует отсоединить провода, затем вынуть их. Подключить тестер и выставить в нем функцию измерения сопротивления либо прозвона.
Потом нужно включить заднюю передачу и зажигание, при этом наблюдая за показателями сопротивления на тестере. Показатель в «0» Ом указывает на то, что с прибором все хорошо. При других значениях на табло однозначно потребуется срочная замена устройства. Эти же действия придется выполнить также при зажженных лампочках заднего хода в том случае, если задняя передача не включена.
Замена датчика заднего хода осуществляется в несколько этапов. Для этого нужно при наличии защиты на движке автомобиля ВАЗ 2110 снять ее. Параллельно с этим взять тару для масла и подставить к месту откручивания датчика во избежание его вытекания. Потом нужно лечь под автомобиль с целью открепления проводов, присоединенных к детали.
Открутить имеющийся датчик, подставить емкость для масла и прикрепить новый автоприбор. В стандартном наборе к нему прилагается специальное уплотняющее кольцо, использовать которое чаще одного раза не рекомендуется, так как в процессе затягивания детали оно подвергается усиленному деформированию.
Затем необходимо добавить техническое масло в КПП и подключить проводку к клеммам. Маслянистые потеки на кожухе КПП и проводах преобразователя следует удалить ветошью. При этом надо помнить, что по правилам техники безопасности и во избежание пожара все промасленные ткани следует собрать и вынести из места ремонта авто. Вероятность самовозгорания слишком велика.
Для окончательной проверки работоспособности сигнализационной системы нужно запустить электродвигатель и переключиться в режим заднего хода. Последний этап позволит произвести проверку лампочек при движении назад.
Если после замены датчика фонарей заднего хода неисправность все-таки не устранена, следует снова искать причины. Полный перечень возможных неполадок включает следующие факторы:
- перегорели лампочки. Ситуация усложняется более продолжительным поиском нарушения. Проверка производится путем извлечения из фонарей с последующей проверкой мультиметром;
- повредилась проводка. Решение проблемы усложняет длительный поиск поломки. Диагностика проводится тем же прибором измерения на прозвонку или сопротивление;
- имеются плохие контакты на датчиковых элементах;
- нарушено изолирование на проводах вблизи преобразователя, что приводит к последующему замыканию;
- вышел из строя (перегорел) предохранитель;
- сломан непосредственно датчик. О наличии поломки свидетельствуют невключенные фонари при включенной задней передаче, а также их постоянное горение.
Итак, причиной поломки может быть один из перечисленных дефектов или совмещение нескольких из них.
Только последовательное действие по устранению каждой причины приведет к долгожданному желаемому результату.
Для устранения неполадок иногда приходится осуществлять все перечисленные этапы, но начинать рекомендуют именно с датчика заднего хода, благо цена на данный элемент относительно невысокая.
