Датчик коленвала Гранта: 8 клапанов, устройство, признаки неисправности

Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)». Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа.

Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Зачем нужен датчик фаз?

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля.

Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора. Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения. В карбюраторных моторах данного датчика нет.

Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ ). Данный тип работы двигателя носит название «система зажигания».

На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

В чём преимущество фазированного впрыска?

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на ЭСУД. который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Где находится датчик фаз?

Признаки неисправности датчика фаз

Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

1. Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).
2. Повышенный расход бензина. (Так же читайте: Причины большого расхода топлива на ВАЗ ).
3. Сбои режима самодиагностики.
4. Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя).

Ошибка датчика фаз

Ошибки датчика фаз на ВАЗ 2114: выявляем неисправности, проверяем и заменяем датчик

Особенности конструкции и принцип работы

• Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого — получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.
• Конструктивно ДФ состоит из двух частей — чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.
• Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.
• Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.

На просторах интернета много дискуссий о том, датчик фаз от какого производителя лучше брать. Мы рекомендуем отдавать предпочтение устройствам от немецкой компании Bosch. Именно она обладает лицензией на изготовление датчиков работающих по принципу Холла, так что, по сути, вы получаете, надежное и долговечное устройство, произведенное непосредственным владельцем технологии, по которой оно сделано.

Признаки неисправности и проверка

Признаки неисправности датчика распредвала, по которым можно определить, что устройство вышло из строя, следующие:

• Увеличившийся расход топлива;
• Неполадки в режиме самодиагностики автомобиля;
• Уменьшение динамики разгона;
• Появление на приборной панели знака «Check Engine» либо ошибок 0343 или 0340.

Значек «Check Engine», как правило, загорается тогда, когда ДФ полностью вышел из строя.

Происходит следующее: вы включаете зажигание, после чего начинает работать стартер, в это время в блок ЭБУ с датчика должен поступать сигнал, но поскольку ДФ сломан — его нет, и электронное управление переводит двигатель в режим парного впрыска(опираясь исключительно на данные полученные от ДКПВ), отключая фазированный впрыск топливной смеси.

Если вы обнаружили какие-либо признаки неисправности, необходимо выполнить проверку ДФ. Сделать это можно самостоятельно, вам понадобится лишь тестер (мультиметр), приобрести который можно в любом автомобильном магазине за 400-600 рублей. Устройство недорогое, но полезное — при проведении диагностики автомобиля оно вам потребуется неоднократно.

На четырнадцатые с 16-ти клапанным движком устанавливаются ДФ модели 21120-3706040, на 8-ми клапанные — 21110-3706040. Проверка каждого из них имеет некоторые особенности.

Проверка датчика фаз ВАЗ 2114 с 8-ти клапанным движком:

1. На щупе мультиметра (режим V1), который будет подсоединятся к контакту «Е» на датчике, устанавливаем напряжение в 13,5 В. на втором щупе (подсоединяем к контакту «В») — 0,9 В;
2. Замыкаем щупы на соответствующих контактах. К торцевой части ДФ подносим металлическую пластину (подойдет отвертка). Если устройство работает нормально, мультиметр покажет, что на контакте «В» напряжение упало до 0.4 В (должно возвращаться к 0.9, когда пластина убирается). Отличия в показаниях — датчик на замену.

Проверка ДФ 16-ти клапанного движка:

Схема (для 16 кл.)

1. Переводим тестер в режим V2. На щупе контакта «Е» устанавливаем напряжение 13.5 В, на контакте «В» — 0.4 В;
2. В отверстие на торце корпуса ДФ вставляем отвертку. При рабочем датчике напряжение на контакте «В» вырастет до 0.9 Ват и опустится обратно, если отвертку убрать.

Если ВАЗ 2114 оборудован бортовым компьютером, при неисправности устройства на нем будет высвечиваться одна из ошибок с кодом 0340 либо 0343. Разберем каждую из них подобнее.

• Ошибка датчика ФАЗ 0340 — свидетельствует об отсутствии сигнала ДФ. Причиной данной ошибки может быть что угодно — от окислившихся контактов до механических повреждений устройства. Решается заменой детали на новую.
• Ошибка 0343 — высокий уровень сигнала датчика фаз. Ее причиной, как правило, является повреждение самой проводки или клемм в колодке контактов, либо их ненедежное/окислившееся соединение.

Ошибки датчика фаз ВАЗ 2115 полностью аналогичны ошибкам возникающим на четырнадцатой.

Стоит отметить, что помимо неисправности самого ДФ, причиной возникновения ошибок может является соскочивший ремень ГРМ либо расшатанная шестерня коленного вала.

Снятие и замена

Датчик фазы на ВАЗ 2114- сложная электронная конструкция, самостоятельный ремонт которой толкового результата не даст. В случае обнаружения каких-либо неполадок нужно сразу же поменять устройство на новое. Благо, стоит оно не дорого: цена варьируется в пределах от 300 до 500 рублей, в зависимости от региона.

Для замены ДФ вам потребуется ключ-трещетка с головкой на 10. Алгоритм действий следующий:

1. Отключаем питание аккумулятора;
2. Трещеткой вывинчиваем болт, который фиксирует ДФ на блоке цилиндров движка и разъединяем колодку подведенных к нему проводов;
3. Вынимаем датчик и устанавливаемый новый, не забудьте очистить контакты колодки от окисления.

Если устройство установлено правильно, то все ранее высвечиваемые на бортовом компьютере ошибки пропадают.

Как вы видите, работы тут от силы на 10 минут. Удачной вам езды без поломок!

Назначение, диагностика и замена датчика фазы (положения распредвала)

Данный датчик Калины (1,6 — 8 РєР».) расположен РЅР° головке блока цилиндров СЃ левой стороны, как раз РЅР° торце. РќР° распредвале находится специальный штифт.

Р˜ РєРѕРіРґР° РѕРЅ РїСЂРѕС…РѕРґРёС‚ напротив торца датчика фазы, РѕРЅ посылает сигнал РЅР° контроллер.

Р˜РјРµРЅРЅРѕ РІ этот момент поршень первого цилиндра находится РІ такте сжатия.

Предназначение

Датчик положения распределительного вала (фазы) — предназначен для определения угла распредвала Рё передачи информации РІ ЭБУ автомобиля. После этого контроллер РЅР° РѕСЃРЅРѕРІРµ поступивших данных управляет зажиганием Рё подачей топлива РЅР° каждый цилиндр РїРѕ отдельности.

Последствия выхода из строя

РџСЂРё выходе РёР· строя загорается лампочка РЅР° панели РїСЂРёР±РѕСЂРѕРІ, которая уже РЅРѕСЃРёС‚ всем привычное название «Р§РµРє».

Затем ЭБУ автоматически переводит режим работы газораспределительного механизма в резервный режим, и топливо подается уже одновременно на все цилиндры.

Соответственно, расход мгновенно возрастает.

Замена датчика фазы на Ладе Калине своими руками

Первым делом немного об инструменте, который понадобится для выполнения данного вида ремонта.

Рљ счастью, здесь можно обойтись РѕРґРЅРёРј только ключом РЅР° 10. РќРѕ лучше всего использовать именно головку СЃ воротком, Р° еще удобнее — трещотку.

Просто обычным ключом делать это будет довольно неудобно.

Наглядно сначала стоит показать, где все это находится:

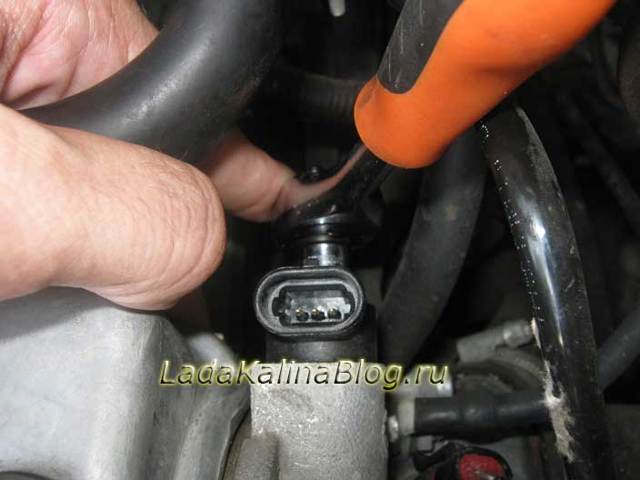

Р˜С‚Р°Рє, сначала нужно будет отсоединить штекер питания, предварительно отжав пластиковый фиксатор, немного РїСЂРёРїРѕРґРЅСЏРІ его вверх:

После чего трещоткой откручиваем болт крепления датчика фаз Калины:

Р˜ теперь можно СЃРІРѕР±РѕРґРЅРѕ его вынимать, потянув РІ сторону лобового стекла:

А вот так выглядит данная деталь, снятая с автомобиля:

После этого выполняем замену датчика распредвала и ставим новый на прежнее место. Сложностей в процессе работы нет абсолютно никаких.

Цена его в розничной продаже составляет от 250 до 300 рублей, в зависимости от того, где вы будете его покупать.

Конечно, выходит из строя эта деталь на Калине довольно редко, но все же данная инструкция никому не помешает.

У меня Калина седан 2006г выпуска.

При включении зажигания не горит чек,топливный насос не качает,после чего на панели приборов загорается лампа иммобилайзера,машина не заводится! Я вынимают предохранитель насоса и вставляю его обратно в реле зажигания слышен треск,после чего машина заводится! Подскажите что это может быть?

Проверь ЭБУ. Р˜ если РЅРµ перенес его РёР· РїРѕРґ печки обязательно это сделай.

Было у меня такое чек не горит, стартер даже не пробует крутить. Оказалось залит ЭБУ. Сушить не вариант-пришлось брать новый.

Надеюсь, что могу ошибиться и у тебя что-то более простое.

Источники: https://vaz-2114-lada.ru/2013/01/datchik-faz-df/, https://autovaz-2114.ru/electrical-equipment-in-the-car/oshibki-datchika-faz-na-vaz-2114-vyyavlyaem-neispravnosti-proveryaem-i-zamenyaem-datchik/, https://ladakalinablog.ru/naznachenie-diagnostika-i-zamena-datchika-fazy-polozheniya-raspredvala/

Датчик коленвала Лада Гранта. Проверка и замена

ДПКВ или датчик коленвала для лады гранты — это один из самых важных измерительных узлов во всем автомобиле. Его предназначением является измерение частоты вращения коленчатого вала, а также его положения. Во время считывания параметров, датчик посылает сигналы в контроллер, который эти данные обрабатывает и выдает необходимые импульсы на форсунки.

Сам узел достаточно надежен в работе и редко выходит из строя. Однако если его работоспособность нарушается, это доставляет значительные проблемы для дальнейшей работы двигателя. К тому же, само изделие неремонтопригодное, потому подлежит обязательной замене на новое.

Где находится датчик коленвала в Гранте

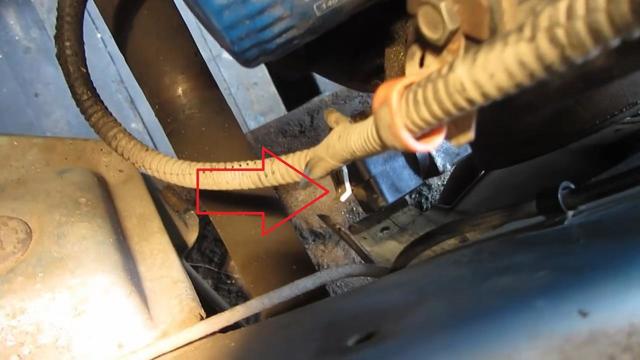

Устройство располагается рядом с масляным фильтром в левой, задней части двигателя автомобиля. Если точнее, то на шкиве привода генератора.

Проверка работоспособности

Будьте уверены, что при поломке ДПКВ двигатель вашего автомобиля завести будет затруднительно. Изделие не имеет подвижных частей в своем составе, поэтому выявить причины неисправностей при беглом взгляде не представляется возможным. Наиболее распространенные причины поломок:

• разрушение электропроводки в результате коррозии;
• обрыв, замыкание обмотки катушки ДПКВ.

Основные признаки неисправности:

• проблемы с запуском двигателя (в том числе и невозможность запуска);
• глохнущий мотор после достижения им рабочего нагрева;
• нестабильная работа ДВС, его детонация и снижение мощности.

Для того чтобы проверить датчик его необходимо демонтировать, подключить к его контактам щупы мультиметра и замерить уровень сопротивления. Какой щуп, к какому разъему подключать, принципиального значения не имеется. Перед подключением мультиметра к разъемам датчика, не забудьте переключить режим измерения прибора в положение «2К».

Уровень сопротивления рабочего датчика должен соответствовать следующим интервалам: 550-750 Ом. Существуют и другие способы диагностики. Например, проверка датчика, не снимая его с автомобиля. Для этого необходимо отключить контактную фишку от разъема ДПКВ и подключить мультиметр.

После чего, нужно вращать шкив коленвала и при этом наблюдать за показаниями на дисплее измерительного устройства. Напряжение должно составлять 0,3 Вольта.

Замена датчика коленвала Лада Гранта

1. Открываем капот автомобиля, отсоединяем минусовую клемму аккумуляторной батареи.
2. Для того чтобы быстро найти датчик, ориентируйтесь по точке установки масляного фильтра который располагается в левой части двигателя (точнее на задней, левой стороне). ДПКВ установлен немного ниже фильтра.
3. Для быстрого проведения демонтажа понадобится ключ на 10.

4. Первым делом найдите контактную фишку, которая подключена непосредственно в разъем самого датчика. Для того чтобы снять штекер, необходимо при помощи пальцев отогнуть специальный пластиковый фиксатор и удерживая его в таком положении, потянуть фишку в обратную сторону от места ее соединения с разъемом детали.



5. Остается только демонтировать датчик положения коленвала для гранты. Для этого при помощи имеющегося у вас ключа, необходимо открутить крепежный болт на 10. Для более комфортной работы удобнее всего использовать головку необходимого размера, трещотку и небольшой удлинитель. Если вы не имеете удобного инструмента для проведения работ, снятие и установку делали можно выполнять из-под днища автомобиля (предварительно сняв защиту, если таковая у вас установлена). Открутите и извлеките крепежный болт.
6. Теперь самое время аккуратно вытащить сам датчик. Чтобы это сделать, ухватитесь за корпус изделия. Приложите необходимое усилие и начните медленно тянуть корпус в направлении от места его крепления. После чего, изделие выйдет без затруднений.
7. Если по каким либо причинам вам потребуется установить старый датчик обратно, обязательно очистите его стержень от следов загрязнений. Общий процесс обратного монтажа аналогичен описанным выше шагам демонтажа, только в обратной последовательности. Обратите внимание, что крепежную гайку сильно закручивать не требуется. При закручивании применяйте среднее усилие.

Как вы могли убедиться вопрос о том, как поменять датчик коленвала для Лады Гранты не вызывает особой сложности и требует от автолюбителя минимальных действий, усилий.

Вам также может понравиться

Замена и проверка датчика положения коленчатого вала на LADA

 02 март 2017  Лада.Онлайн    43 676

ДПКВ (датчик положения коленчатого вала), он же датчик ВМТ (датчик верхней мертвой точки) — единственный датчик системы управления двигателем, при поломке которого двигатель точно не заведется. Этот датчик не имеет механических подвижных частей, поэтому из строя выходит достаточно редко. Чаще всего в его отказе виновата разрушенная коррозией проводка.

Признаки неисправности датчика коленвала

Полностью неисправный ДПКВ не даст запустить двигатель. В других случаях неисправности датчика можно выявить по:

• плохому запуску двигателя;
• неустойчивой работе мотора;
• снижению мощности двигателя;
• детонации при увеличении нагрузки.

Замена датчика коленвала

Где находится датчик коленвала. На всех автомобилях LADA ДПКВ крепится к картеру двигателя (к нижней его части) при помощи одного болта. На схеме он под номером 2.

Чтобы поменять датчик коленвала следует отсоединить от него колодку с проводами и вывернуть болт крепления (ключ «на 10»). На двигателях Renault-Nissan (например, H4M) предварительно придется снять (отвести в сторону) защитный кожух.

Установка ДПКВ осуществляется в обратной последовательности. Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленвала. Зазор должен быть 1±0,41 мм, он задан конструкцией датчика и не регулируется.

Как проверить ДПКВ мультиметром

Установить мультиметр в режим омметра и подключить щупы к контактам ДПКВ. Сопротивление должно быть в пределах 550-750 Ом.

Установить мультиметр в режим вольтметра (с пределом измерения до 200 мВ). Подключить щупы к контактам датчика и несколько раз поднести к сердечнику датчика стальной предмет.

При исправном датчике прибор должен зафиксировать скачки напряжения. Более точно проверить ДПКВ можно не снимая его с двигателя. Вращаем шкив коленвала и следим за показаниями вольтметра.

У исправного ДПКВ напряжение на выводах достигает 0,3 В.

• Если ДПКВ оказался исправным, а ошибка (например, p0335) в системе управления двигателем не исчезла, значит следует очистить датчик от грязи и проверить целостность провода и качества соединений в цепи.
• Напомним, система управления двигателем включает в себя ряд других датчиков, о которых мы рассказывали ранее.
• Ключевые слова: датчики лада гранта | датчики лада калина | датчики лада приора | датчики лада веста | датчики лада ларгус | датчики 4х4 | датчики lada xray | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД 4х4 | датчики нива | эсуд нива | универсальная статья

Как уменьшить расход топлива на Лада Гранта

Одним из важнейших узлов современного автомобиля является ДПКВ – датчик положения коленвала, признаки неисправности которого сигнализируют водителю о необходимости срочного ремонта данного агрегата. Такой незамедлительный ремонт действительно нужен, так как без него двигатель авто остановится.

Прежде чем выяснить, как определить неисправность датчика коленвала, называемого также индикатором сигнализации, следует определиться с тем, что он собой представляет и для чего предназначен.

Этот узел дает возможность системе топливного впрыска транспортного средства осуществлять синхронное функционирование топливных форсунок и системы зажигания.

Его устройство совсем несложное: капроновый каркас, обмотанный медным проводом, крепится на стальном сердечнике. Провод заизолирован эмалью, роль герметика выполняет компаудная смола. Во время работы датчик отправляет сигналы ЭБУ о работе и положении коленчатого вала.

Неисправность датчика положения коленвала лишает системы ТС возможности установить ряд важных характеристик – количества впрыскиваемого топлива и сам факт впрыска, угла поворота распредвала, факта зажигания (бензиновые моторы) и других. Именно поэтому так важно знать, как проверить исправность датчика коленвала, если вы не хотите застрять где-нибудь на безлюдной дороге из-за заглохшего намертво двигателя.

  Фары формула света ваз 2110 отзывы

ЭБУ автомобиля получает сигнал от датчика положения коленчатого вала, с этим разобрались. Благодаря этому контроллер знает, в каком положении находится коленвал по отношению к верхней мертвой точке в первом и последнем цилиндре, знает, с какой скоростью вращается вал (если вкратце).

Это очень важно, ведь фиксируя эти данные, блок управления может координировать различные сигналы для стабильной работы двигателя (момент зажигания, импульс для топливных форсунок, работа бензонасоса и т. д.). Неисправности ДПКВ явление довольно редкое, зачастую датчик может прослужить от начала эксплуатации автомобиля до конца.

Самая распространенная причина неисправности – это механическое повреждение, в большинстве случаев автовладельцы сами являются виновниками поломки во время ремонтных работ в моторном отсеке. При попадании посторонних предметов между датчиком и шкивом коленвала ДПКВ 100% будет поврежден.

Поломка датчика приводит к невозможности запуска двигателя, так как ЭБУ попросту не может контролировать работу ДВС, соответственно езда невозможна. Для владельцев отечественных автомобилей и не только желательно иметь в запасе исправный датчик, стоит он копейки, но его отсутствие в нужный момент может стать настоящей проблемой. Особенно если он вышел из строя где-нибудь на трассе.

По поводу замены стоит отметить, что перед этим лучше удостовериться, что зазор между шкивом и датчиком не перекрыт посторонними предметами, а также соответствует установленным значениям. Кроме того, грязь на сердечнике ДПКВ может стать причиной сбоев в работе.

Датчик коленвала – признаки неисправности

Можно выделить следующие наиболее понятные для водителя симптомы неисправности датчика коленвала:

• ощутимая детонация в моторе при динамической нагрузке;
• обороты с признаками неустойчивости на холостом ходу;
• уменьшение мощности двигателя, заметное без показаний приборов;
• существенное уменьшение во время езды динамики авто – явный симптом неисправности датчика положения коленвала, который, впрочем, может сигнализировать и о каких-либо иных проблем с двигателем;
• обороты неконтролируемо повышаются либо понижаются.

Также свидетельством того, что неисправен датчик положения коленчатого вала, является банальная невозможность запустить автодвигатель. Таким образом, не нужно быть суперпрофессионалом в вопросах устройства электронных схем авто, чтобы выявить признаки неисправности датчика положения коленвала.

Как проверить датчик положения коленвала

Работоспособность данного узла можно проанализировать несколькими способами. Нужно лишь запастись необходимыми приборами, снять датчик синхронизации с двигателя, осмотреть его и приступить непосредственно к проверке.

Заметим, что при внешнем осмотре есть возможность установить те или иные повреждения контактной колодки, сердечника или корпуса ДПКВ. Иногда элементарная очистка сердечников и контактов от загрязнений решает все проблемы.

Если явных дефектов агрегата не выявлено, следует начинать проверку «скрытых угроз».

Как прозвонить датчик коленвала омметром Данный, честно скажем, элементарный вариант позволяет легко решить проблему того, как проверить датчик положения коленвала на исправность. Омметром нужно всего лишь произвести замер сопротивления обмотки ДПКВ. Для большинства транспортных средств нормальная его величина варьируется от 550 до 750 Ом.

  Замена Прокладки Выпускного Коллектора Ваз 2101

Второй способ проверки Он более сложный, предполагает применение:

• омметра и мегаомметра для измерения сопротивления (как указано ранее);
• измерителя индуктивности, нормальный показатель – от 200 до 400 мГн;
• цифрового вольтметра (допускается использовать и обычный прибор) и сетевого трансформатора.

Результат замеров дают однозначный ответ о том, исправен или неисправен датчик положения коленчатого вала.

Источник: https://carnovato.ru/datchik-kolenvala-priznaki-neispravnosti/

Признаки неисправности датчика

Датчик массового расхода воздуха расположен на корпусе воздушного фильтра. Отмечен стрелочкой.

Если датчик массового расхода топлива вышел из строя, то его нужно заменить. Причем сделать это следует как можно быстрее. Выявить поломку можно по следующим «симптомам»:

1. Двигатель теряет мощность.
2. Двигатель хуже заводится, находясь в прогретом состоянии.
3. Динамические показатели ухудшаются, автомобиль начинает «тупить».
4. Повышается расход топлива.
5. На приборной панели выскакивает «Джеки ЧАН» ( лампочка « Check Engine »).

Датчик коленвала Лада Гранта

ДПКВ или датчик коленвала для лады гранты — это один из самых важных измерительных узлов во всем автомобиле. Его предназначением является измерение частоты вращения коленчатого вала, а также его положения. Во время считывания параметров, датчик посылает сигналы в контроллер, который эти данные обрабатывает и выдает необходимые импульсы на форсунки.

Сам узел достаточно надежен в работе и редко выходит из строя. Однако если его работоспособность нарушается, это доставляет значительные проблемы для дальнейшей работы двигателя. К тому же, само изделие неремонтопригодное, потому подлежит обязательной замене на новое.

Где находится датчик коленвала в Гранте

Устройство располагается рядом с масляным фильтром в левой, задней части двигателя автомобиля. Если точнее, то на шкиве привода генератора.

Проверка работоспособности

Будьте уверены, что при поломке ДПКВ двигатель вашего автомобиля завести будет затруднительно. Изделие не имеет подвижных частей в своем составе, поэтому выявить причины неисправностей при беглом взгляде не представляется возможным. Наиболее распространенные причины поломок:

• разрушение электропроводки в результате коррозии;
• обрыв, замыкание обмотки катушки ДПКВ.

Основные признаки неисправности:

• проблемы с запуском двигателя (в том числе и невозможность запуска);
• глохнущий мотор после достижения им рабочего нагрева;
• нестабильная работа ДВС, его детонация и снижение мощности.

Для того чтобы проверить датчик его необходимо демонтировать, подключить к его контактам щупы мультиметра и замерить уровень сопротивления. Какой щуп, к какому разъему подключать, принципиального значения не имеется. Перед подключением мультиметра к разъемам датчика, не забудьте переключить режим измерения прибора в положение «2К».

  Предохранители Opel Astra G: расположение и способы замены

Уровень сопротивления рабочего датчика должен соответствовать следующим интервалам: 550-750 Ом. Существуют и другие способы диагностики. Например, проверка датчика, не снимая его с автомобиля. Для этого необходимо отключить контактную фишку от разъема ДПКВ и подключить мультиметр.

После чего, нужно вращать шкив коленвала и при этом наблюдать за показаниями на дисплее измерительного устройства. Напряжение должно составлять 0,3 Вольта.

Как Посмотреть Расход Топлива На Гранте

реальный потребление

бензинГранта Лада

Связанный контент

(77)

Да и у меня 18 литров. по городу без бренди на автомате. Так что я вру. хаос. Правда проехал всего 1500 км. 18 л? 3-х литровые джипы не едят так много, я часто езжу на работу 100 км, потребление среднее примерно такое, как указано в посте. Я никогда не поверю городу потребление возможно 18

Я добавлю свое мнение. У меня есть гранта (15 комплектация, 8 клапанов. 1,6 л). Я иду спокойно, в городе стою на светофоре, летом потребление 9 л / 100 км по трассе. 6,2 л / 100 км. Боец не врет: заряжайте от лампочки до лампочки. Точность 3%. рассчитывается с помощью навигатора. Теперь внимание! Поменял резину на зиму (Dunlop Ice Touch), потребление

(с прогревом!) упал (.) до 8л / 100км. Стандартная летняя резина. Кама 217. Удивительно, но в статье не говорится ни слова о резине, однако это также зависит от увеличения или уменьшения потребления.топливо (до 1,5 л на 100 км). Если я ошибаюсь, брось в меня камень. бросьте это написано здесь! Сезонность Все заметили эту зиму

потребление

гораздо больше газа, чем летом. Это связано со скользкой дорогой, резиной, отоплением и многим другим.

Ошибка P0335 »» Неисправность цепи датчика положения коленвала

Код P0335 указывает на неисправность цепи датчика положения коленчатого вала (блок 1). Это один из наиболее важных датчиков во многих двигателях. Неисправность может повлиять на момент срабатывания свечи зажигания, и таким образом может привести к пропускам зажигания.

Исправление кода неисправности P0335 очень важно, и сделать это нужно как можно быстрее. Читайте ниже, чтобы узнать, как диагностировать и исправить этот код неисправности.

Как диагностировать код P0335

Необходимые инструменты

• Диагностического сканер или адаптер ELM327 с программой Torque.
• Цифровой мультиметр.

Пошаговая инструкция

1. Если двигатель завёлся, используйте диагностический прибор OBD2, чтобы проверить, получаете ли вы показания оборотов.
2. Осмотрите жгут и все провода, подключенные к датчику коленвала, на наличие повреждений. Убедитесь, что все соединения в порядке.

3. Проверьте зубчатый венец и цепь (ремень) ГРМ на наличие повреждений. Замените или отремонтируйте при необходимости.
4. Снимите ДПКВ и осмотрите наконечник на наличие металлической стружки или других повреждений.

   Возможно, вам удастся убрать металлическую стружку, но если датчик сильно поврежден, его следует заменить.  Почему темнеет антифриз в системе охлаждения?

5. Проверьте проводку датчика цифровым мультиметром, установленным на постоянное напряжение. Для этого отсоедините разъём.

   Включите зажигание, не запуская двигатель, и прикоснитесь черным проводом мультиметра к корпусу. Поочерёдно касайтесь красным проводом к выводам на разъёме. На одном из них обычно должно быть опорное напряжение 5 вольт. Если это не так, жгут проводов повреждён.

6. Если проводка в порядке, используйте мультиметр для проверки датчика. Отставьте разъём отключенным и снимите датчик. Установите мультиметр на «Ом» и измерьте сопротивление ДПКВ. Бесконечность указывает на обрыв, а ноль — на короткое замыкание.
7. Проверьте сопротивление датчика положения коленчатого вала.

   В руководство по ремонту автомобиля написано, в каких пределах должно быть сопротивление. Если показания находятся за пределами, датчик неисправен.

Предыдущая запись Датчик положения коленвала — как он работает, проблемы, симптомы, проверка

Следующая запись Датчик положения дроссельной заслонки — как работает, неисправности, симптомы, проверка

Возможные причины загорания функции «чек»

Сигнал «ЧЕК» расположен в самом центре комбинации приборов, там, где водитель сможет на него быстро обратить внимание.

Эта функция отвечает за работу двигателя и если она сигнализирует, то возможно возникли проблемы в работе именно этого узла. Конечно, для любого автомобилиста — это страшно, ведь ремонт силового агрегата сложный и дорогостоящий. Но, не стоит сразу пугаться и паниковать, может причина мелочная.

Итак, рассмотрим, какие существуют причины того, что загорелась функция «ЧЕК» на Ладе Гранте:

• Если индикатор сработал при пуске двигателя, то не стоит беспокоиться, всё работает.
• Если «ЧЕК» загорелся и длительное время сигнализирует, то, прежде всего, необходимо сделать диагностику, а только потом беспокоится.
• Если «ЧЕК» во время движения — это может означать, что недостаточный уровень масла в двигателе (p0523 — ошибка когда неисправен датчик давления масла).
• Горит функция «ЧЕК» — стоит проверить мотор на признаки разгерметизации или утечки масла.
• Если вышеуказанные причины не сработали, но «ЧЕК» горит, то это может быть сигналом к тому, что вышла со строя свеча зажигания или залито некачественное горючее.

Загорание функции «ЧЕК» сигнализирует о том, что в двигателе что-то не так и стоит провести диагностику, перед тем, как предпринимать другие действия.

Методы устранения

Рассмотрим некоторые варианты устранения причин возгорания функции «ЧЕК» на Ладе Гранте:

1. Плохое топливо. Метод устранения довольно прост — сливаем некачественное горючее и заливаем новое. Даем немного поработать мотору, и выключаем его. Если всё нормально, то при запуске, сигнал исчезнет. АвтоВаз рекомендует заправлять 95-ый бензин, но, на нём часто и возникают ошибки и претензии к его качеству. А какой бензин заправляете Вы, 92 или 95?
2. Свечи зажигания и высоковольтные провода. Выкрутить все свечи и проверить зазоры, а также наличие искры. Заменить неисправные свечи и провода.

   Двигатель 21116 (высоковольтные провода, щуп масла)

3. Катушка. Меряем сопротивление и наличие искры. При необходимости все меняем.
4. Топливный насос. Одна из причин, почему может гореть ЧЕК. Прочищаем каналы. Или при необходимости меняем сам насос.

   4 болта крепления пластиковой крышки бензонасоса под задним сидением

Указаны те неисправности, которые можно устранить самому, если же ничего не вышло, стоит обратиться на автосервис.

Подводные камни

Если загорелся «ЧЕК» на Ладе Гранте, то не стоит паниковать. Зачастую на автомобилях сигнал подаётся из общего ЭБУ, который, как и любой компьютер может давать сбои. Это может быть вызвано коротким замыканием или заменой элементов электроцепи. Поэтому, в электронном блоке управления возникают ошибки, которые и могут послужить сигналом «ЧЕК».

  ВАЗ 2107: тюнинг двигателя и внешнего вида

ЭБУ в Гранте расположен не очень удачно, и если чек у Вас загорелся во время или после дождя, то в него могла попасть вода из-за конструктивных особенностей.

Лечится данная неисправность довольно просто. Сам ЭБУ нужно подключить к программному ноутбуку и исправить ошибки в системе или сменить устаревшую прошивку. Доверять эту операцию лучше всего специалистам, которые знают, как это делается.

Сброс ошибки без использования адаптера (колхозный способ)

Если Вы уверены в том, что чек загорелся «временный», то есть качество бензина плохое, или была неисправна свеча зажигания, которую уже заменили на рабочую, то чек двигателя можно сбросить руками без использования адаптера, есть два способа.

1. Для этого скиньте клемму на пять минут, память в электронном блоке управления двигателем (ЭБУ) обнулится, также сбросятся показания бортового компьютера.
2. Есть второй способ, Вам необходимо просто извлечь предохранитель прикуривателя, на него инженеры-конструкторы Гранты посадили иммобилайзер.

Блок управления двигателем Лады Гранты

Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.

Часто ставят контроллер «Стандарт» с номером Ителма 11186-1411020-22: Данный ECU не имеется совместимости с более ранними моделями ВАЗ . В ранних ВАЗах, например, Приора, ЭБУ шёл с К-каналом для передачи данных.

Расположение ЭБУ у Гранты:

«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.

Прошивки ЭБУ:

У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».

Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.

Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.

Способы диагностики ЭБУ и ошибок на Лада Гранта через OBD2

Самодиагностика

На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Гранте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Обзоры диагностических сканеров для LADA GRANTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Инструкция по диагностике Лады Гранта через OBD2 разъем своими руками через ноутбук или смартфон

• Определить, где находится OBD2 разъем
• Определить какой автосканер подойдет для автомобиля
• Подбор сканера (адаптера) для LADA GRANTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
• Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Гранта»
• Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет.

Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

1. Для подбора программы для адаптера перейдите в раздел: «Программы»
2. Воспользоваться инструкцией и провести диагностику
3. При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
4. Определить ошибки и расшифровать их
5. Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Гранта»
6. Сделать ремонт согласно расшифровке ошибки
7. Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
8. Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для LADA GRANTA

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с LADA и ВАЗ.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Выводы

Причины возникновения загорания функции «ЧЕК» на Ладе Гранте довольно просты, поскольку этот датчик отвечает за полноценную работу двигателя. Для выявления причин стоит провести диагностику и определить, почему так случилось, и только потом ее устранять.

Современный автомобиль напичкан электроникой. Множественные датчики и сигнальные огни на панели приборов показывают разные неисправности. Этот прогресс не обошел стороной и Ладу Гранту. Самый известный всем сигнал – загорания функции «CHECK». Это позыв к тому, что возникли проблемы в работе двигателя или блока управления.

  Замена топливного бака и наливной трубы Ford Focus 3

На видео сброс чек двигателя:

Диагностика Лады Гранта своими руками

• Время прочтения
• Сложность материала:
• Для профи — 4 из 5

Самостоятельная компьютерная диагностика автомобилей Лада Гранта доступна для каждого владельца данного авто, так как на Грантах впервые интегрировали CAN-шину в ЭБУ. Благодаря этому с подключением простого ELM327 диагностического адаптера не возникнет проблем, а программу для диагностики бесплатно можно скачать из интернета.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ, а так же какой автосканер и программу выбрать для диагностики Ганты. В статье имеются полезные ссылки на более подробные инструкции, а так же обзоры.

Автор сайта elm327-obd2.ru
