Лямбда-зонд Chevrolet Niva совместно с системой сенсоров помогает правильно регулировать работу мотора и предельно эффективно использовать топливо. Это влияет на количество вредных выбросов в атмосферу.
На Шниве датчик предназначен для передачи информации на ЭБУ, касательно количества воздуха, выходящего после сгорания горючего. Информация помогает корректировать состав топливной смеси и раскрывать потенциал мотора. Также значительно увеличивает срок эксплуатации каталитического нейтрализатора.

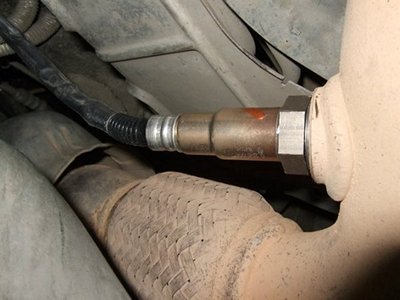

Датчик кислорода Нива Шевроле: где находится, фото
Первый лямбда стоит в выпускном коллекторе перед катализатором. Такое место расположения выбрано не случайно. Датчик улавливает частицы кислорода, не сгоревшие в моторе. Это позволяет улучшить качество смеси и не дает воздуху преждевременно износить катализатор.
Второй сенсор расположен перед глушителем и анализирует выхлоп уже на выходе из системы очистки, что позволяет диагностировать эффективность ее работы.
Лямбда-зонд Шнивы: устройство и принцип действия
Суть работы устройства кроется в изменении сопротивления датчиков, монтируемых перед и после катализатора. Принцип действия устройства такой.
- Бортовой компьютер посылает на элемент постоянный электрический импульс на уровне 450 мВ.
- Если в выходящих газах присутствует кислород, возникает разница потенциалов.
- В зависимости от уровня концентрации газа в системе, показания прибора изменяются с 50 до 900 мВ.
- Бортовой компьютер считывает разницу данных и корректирует топливную смесь.
Обычно на машинах уровня Евро 4 ставится всего 1 элемент. Для ЕВРО 5 производитель монтирует уже два датчика.
Распиновка лямбды Шнивы
На фото представлена схема подключения датчика кислорода.
«Обманка» лямбды
Сам датчик нередко выходит из строя и достаточно дорогой. По этой причине отдельные автомобилисты монтируют в систему так называемую обманку ДК.
Существует два способа устранить проблему постоянно «барахлящего» лямбды – механический и электронный. Оба способа хороши в определенных условиях.
Механическая «обманка»
На чувствительную зону датчика приваривается металлическая трубка, уменьшающая обдув сенсора. Следовательно, прибор думает, что кислорода поступает меньше и система стабилизируется.
Минусом доработки является малая эффективность. Устройство стабильно работает только на машинах старого образца, где чувствительность электроники не высокая.
Электрическая «обманка»
Для подобной доделки системы специалисты предлагают увеличить сопротивление устройства путем впайки дополнительной детали в цепь датчика. На фото представлен чертеж, как это делается.
Признаки неисправности
Характерными симптомами отказа лямбды являются факторы.
- Усложняется холодный и горячий пуск силовой установки. Машина заводится с второго-третьего раза, и стартер приходится долго крутить. Это явный признак того, что нагреватель неисправен.
- Увеличение расхода топлива, система постоянно думает, что смесь слишком богатая и добавляет бензина в инжектор.
- Сильно снижен разгон.
- Нарушение такта двигателя. Электронный блок управления неправильно подстраивает корректировки, что сказывается на стабильности силовой установки.
- Из выхлопной системы слышны прострелы и хлопки. Проблема свойственна для 1 и 2 лямбд.
Как проверить датчик
Проверка ДК производится независимо от года выпуска машины. Для версий 2004 и 2018 годов информация будет актуальна.
- Снять сенсор с машины для удобства доступа к нему. Также достаточно отключить клеммы питания.
- Мультиметром измерить сопротивление детали на остывшей системе. Если показания прибора нулевые – узел вышел из строя. При противоположном поведении стрелки, все в порядке.
Ошибки лямбды в бортовой системе автомобиля
Коды ошибок на Шниве не показывают точного расположения проблемы. Для диагностики потребуется подключить к автомобилю специальный сканер. Описанные ниже ошибки укажут, где конкретно находится поломка.
- Р-130-132 – проблема кроется в неправильных данных от первого сенсора.
- 0134/135 свидетельствует об обрыве цепи датчика с касанием на массу/бортовую проводку соответственно.
- 136 говорит об аналогичной проблеме только с ДК2.
- 0140-0141 полный отказ сенсора №2 или повреждена его проводка.
Замена лямбда-зонда Шнивы
Чтобы сменить первый и второй датчик кислорода следует выполнить простую последовательность действий.
- Загнать машину на эстакаду или смотровую яму.
- Снять клеммы с аккумулятора.
- Влезть под автомобиль и приготовить ключ №22. В некоторых случаях крепежи прикипают к металлу. Следовательно, раскрепляющий состав также пригодится.
- Гаечным ключом открутить датчики. Если корпуса не поддаются и устройство гарантированно идет под замену, можно обрезать провода и использовать накидной ключ или головку соответствующего размера.
- После отсоединения устройства следует протереть посадочные места датчиков для удаления всей грязи и пыли.
- Монтаж новой детали выполняется в обратном порядке.
Как выполняется подобный ремонт, можно посмотреть на видео.
«Обманка» лямбды на Шниву своими руками
Устаревшие модели датчиков свободно поддаются обману, и установка сопротивления проходит достаточно просто. Схема подключения резистора указана выше. Для монтажа «дополнения» разрывается провод датчика и впаивается дополнительный элемент.
Сложности возникают с машинами после 2010 года выпуска. Программное обеспечение подобных автомобилей уже обновлено и подобные манипуляции к положительному результату не приведут. Автолюбители придумали новый способ обмануть контроллер.
Для этого к сенсору подпаивается специальный блок, собирающей данные от чувствительного элемента и после обработки посылающей их на БК.
Подобное устройство можно найти в интернете, вместе с обманкой поставляется схема ее подключения и сборки всего модуля.
Цена
Оригинальный кислородный датчик АПЗ 21214 имеет артикул 0258030064. Стоимость устройства, в зависимости от региона и магазина может варьироваться от 900 до 1400 рублей.
Аналоги заводского сенсора можно найти на рынке за 500-1000 деревянных.
Датчик кислорода ваз 21214 признаки неисправности
Что делать, когда в машине вдруг падает «тяга» или она в слишком большом темпе начинает расходовать бензин? Опытный мастер скажет вам, что дело в лямбда-зонде и он подлежит ремонту или замене. Особенно такой проблеме подвержены владельцы иномарок.
И правда — что же в такой ситуации делать? Ведь вы и сами понимаете, что нынче автозапчасти стоят недешево.
Можно ли предотвратить поломку лямбда-зонда, какие есть признаки неисправности лямбда-зонда, и что такое он из себя представляет? Давайте разберем всё по порядку.
За что отвечает лямбда зонд
Как выглядит лямбда-зонд
Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.
Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине.
Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия.
Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.
Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.
Больше информации о том, что такое лямбда-зонд и чем его можно заменить.
Неисправный лямбда-зонд: причины и признаки
Основные причины, которые приводят лямбда-зонд в неисправное состояние следующие:
- Перегрев;
- Механическое повреждение;
- Проблемы с подключением;
- Износ.
Как видно — все эти причины действуют на датчик кислорода не сразу, из-за чего неопытные водители могут не понять причину нестабильного поведения автомобиля и вовремя не примут соответствующих мер. Поэтому, во избежания распространённых ошибок мы расскажем вам о нескольких этапах выхода из строя датчика кислорода.
- Первый этап. На начальной стадии лямбда-зонд начинает «барахлить» — время от времени перестаёт поступать сигнал, данные идут в очень широком диапазоне, из-за чего значительно ухудшается качество топливной смеси и ухудшаются обороты холостого хода. На этом этапе неисправности лямбда-зонда автомобиль резко дергается, двигатель издает странные хлопки и на панели загорается предупреждающая лампочка.
- Второй этап. На втором этапе, при непрогретом двигателе датчик и вовсе перестаёт работать. При этом будут видны те же самые, но ещё сильнее выраженные признаки неисправности. К ним добавится также значительное падение мощности двигателя и замедленное действие педали акселератора. В одном из худших вариантов двигатель будет очень сильно перегреваться, что приведет к более значительным неисправностям и соответственно затратам.
- Третий этап. Третьим этапом обычно становится поломка лямбда-зонда. В этом случае вас ждет ещё большее снижение мощности автомобиля (особенно это будет заметно при движении на большой скорости), а также резкий и неприятный токсичный запах из выхлопной трубы.
Как проверить лямбда-зонд
Если вы заметили описанные выше признаки неисправности лямбда-зонда, то вам нужно его немедленно проверить. Выполнять проверку лямбда-зонда лучше всего на профессиональном оборудовании.
Зачастую проверка проводится при помощи электронного осциллографа. Сам процесс происходит при работающем двигателе, так как в противном же случае, данные не могут быть получены.
Такую сравнительно недорогую услугу вам смогут предоставить очень многие СТО.
Вариатор хонда аирвейв пинается
Хотя проверить датчик можно и вольтметром в домашних условиях, но в случае, если датчик будет не прогрет, то вы можете получить неправильные данные.
Датчик массового расхода воздуха или ДМРВ , что это такое и зачем нужно.
Видео о неисправностях и проверке лямбда-зонде
Что такое ЭБУ (Электронный блок управления) и как он связан с лямбда-зондом и другими датчиками.
Итоги и выводы
Если вы заботитесь о своем автомобиле, то при появлении первых признаков неисправности лямбда-зонда нужно выполнить его проверку и в случае необходимости заменить его на новый. Для экономии средств, можно приобрести подержанный датчик кислорода или же не оригинальный аналог.
Выпускная система транспортных средств за последние несколько лет существенно изменилась, в ее конструкции появилось несколько дополнительных элементов, которые позволяют эксплуатировать автомобили без нарушения Международных экологических норм.
Например, одним из таких элементов является кислородный датчик, признаки неисправности которого должны быть известны каждому автовладельцу. О назначении, особенностях конструкции и распространенных неисправностях лямбда-зонда рассмотрим подробно в рамках этой публикации.
Для чего нужен датчик концентрации кислорода?
Местом расположения кислородного датчика является выпускной коллектор. На большинстве моделей лямбда монтируется непосредственно в области каталитического нейтрализатора. В не зависимости от того, где будет установлен датчик, корректность его показаний и производительность системы не пострадают. Лямбда-зонд бывает двух типов:
Заметим, что второй тип входит в конструкцию старых моделей транспортных средств, которые выпускались до 90-х годов.
Все современные модели имеют широкополосную лямбду, которая с высокой точностью фиксирует все отклонения для обеспечения максимально корректного смесеобразования.
При этом исправно функционирующий датчик такой системы позволяет реально снизить потребление топлива и обеспечить оптимальные обороты коленвала силового агрегата.
Причины неисправности лямбда-зонда
Симптомы выхода из строя датчика могут быть различными. Изначально его неисправность отражается на качестве топливной смеси. Например, его некорректная работа может быть спровоцирована наличием различных отложений.
А наиболее частой причиной поломки лямбды является нарушение его герметичности, вызванное естественным износом материала его изготовления.
Механические повреждения датчика концентрации кислорода менее распространены, поскольку элемент хорошо защищен.
Также датчик может работать с перебоями, либо не функционировать вообще из-за нарушения электропитания. Контактные группы лямбда-зонда подвергаются окислению, вследствие чего устройство начинает работать некорректно, передавая неверные показания на ЭБУ. Это приводит к нарушению процесса смесеобразования.
Неправильный угол опережения зажигания является одной из возможных причин перебоя в работе датчика кислорода. Зачастую подобная проблема возникает на транспортных средствах в системе зажигания которых предусмотрен трамблер.
Помимо этого, повреждение электропроводки и проблемы со свечами зажигания также накладывают свой отпечаток на функционирование лямбда-зонда.
Это можно распознать по троению двигателя и его неправильной работе при повышении оборотов коленчатого вала.
Детальное определение неполадки
Среди распространенных признаков неисправности лямбда-зонда выделяют следующие:
- увеличение потребления топлива;
- возникновение рывков во время езды;
- резкое снижение мощности силового агрегата;
- неустойчивый холостой ход;
- появление резкого, токсичного запаха в отработанных газах авто.
Нива факью карта сайта
Необходимо подчеркнуть, что не всегда перечисленные выше признаки являются следствием нарушения работоспособности датчика концентрации кислорода. В случае обнаружения этих симптомов необходимо выполнить тщательную проверку лямбда-зонда. Рассмотрим подробно этот процесс.
Способы диагностики лямбда-зонда
- В ходе проведения визуального осмотра
- Проверка мультиметром
Начнем с первого метода. Вначале необходимо отсоединить разъем с датчика и осмотреть состояние контактов, целостность проводов не должна быть нарушена, а все соединения плотно держаться. После этого осматриваем сам датчик. На нем не должно быть никаких отложений и нарушений целостности конструкции.
Сажевый налет можно очистить, его образование вызвано сгоранием слишком обогащенной топливной смеси, в результате чего нарушается проходимость лямбды. Это приводит к тому, что прибор начинает функционировать некорректно.
Наиболее губительными для датчика считаются свинцовые отложения, которые имеют серебристо-блестящий цвет и вызваны использованием некачественного топлива и моторного масла.
Избавиться от них никак не удастся, рекомендована полная замена устройства.
Процесс проверки лямбда-зонда при помощи мультиметра не отличается особой сложностью. Чтобы его осуществить необходимо соединить сигнальные провода датчика с щупами тестера, после чего запустить силовой агрегат и удерживать его обороты на 2,5 тыс. Далее бросаем акселератор, вытягиваем подсос и смотрим на шкалу мультиметра.
О полном выходе из строя датчика концентрации кислорода говорит отсутствие напряжения, либо его низкая величина (менее 0,8В). Поскольку конструкционные особенности не позволяют полностью восстановить работоспособность лямбда-зонда, потребуется полная замена отслужившего свой срок элемента.
Как заменить самостоятельно?
Как видно, в большинстве случаев выхода из строя лямбда-зонда его ремонт лишен всякого смысла, поэтому оптимальным вариантом решения проблемы станет замена неисправного элемента, тем более что этот процесс не отличается сложностью.
Перед заменой необходимо обесточить бортовую сеть автомобиля, после чего снять с датчика колодку (на некоторых моделях она может быть дополнительно закреплена хомутами).
Поскольку лямбда включена в конструкцию системы выхлопа, соответственно, элемент постоянно работает под высокими нагрузками. Выкрутить его с первого раза не всегда удается.
Делать это следует аккуратно, чтобы не повредить резьбу в трубе выпускного коллектора.
После того, как вышедший из строя элемент извлечен из своего посадочного места, очищаем резьбу от грязи, установить новый лямбда-зонд и вкрутить его, стараясь не перетянуть.
Значимость датчика концентрации кислорода в выхлопной системе автомобиля невозможно не оценить, поскольку его выход из строя спровоцирует некорректную работу силового агрегата, что крайне губительно для его элементов. По этой причине нужно вовремя и правильно научиться выявлять его поломки.
Рег.: 21.12.2004Тем / Сообщений: 3 / 674Откуда: Москва, ВАОВозраст: 33
Авто: ВАЗ 21214 01 г.в. распределённый впрыск
Датчик кислорода нива 2131
Очень часто на форумах и сайтах автомобильной тематики можно встретить целые «ветки» посвященные проблемам связанным с кислородным датчиком или как его еже называют лямбда зондом.
Мне стало интересно, и я решил немного разобраться в этом вопросе, пополнить базу знаний Интернета, так сказать…Многие автовладельцы недопонимают или заблуждаются в своих убеждениях относительно лямбда зонда, с принципом его работы и способом диагностики. Именно об этих вопросах мы сегодня с вами и поговорим.
В качестве подопытного я решил взять циркониевый лямбда зонд, который устанавливается на «наши» автомобили марки ВАЗ. Это позволит более подробно понять принцип работы и способ диагностики лямбда зонда, при этом вам не придется погружаться во все ненужные обычному обывателю детали.
Датчик кислорода на Шевроле Нива: оригинал, аналоги, цена, артикулы
Основное назначение ДК – оценка количественного содержания кислорода в выпускных газах, пересылка данных электронному блоку управления. Последний, на основании анализа корректирует положение угла зажигания. Таким образом, происходит обогащение, обеднение горючей смеси.
Систематическая эксплуатация, некачественное горючее, высокие температурные режимы – основные факторы преждевременного выхода из строя механизма.
Процесс замены вовсе не сложный, но требует внимательности со стороны ремонтника. Однако и здесь не многие автовладельцы готовы покупать оригинальные запчасти, отдавая предпочтение аналогам подешевле.
Так называемые «обманки» устанавливают вместо штатных датчиков. Спустя 100 – 130 тыс. км. катализатор Шевроле Нива приходит в негодность, о чем свидетельствует ряд признаков. По желании клиента мастера СТО удаляют (вырезают) штатный катализатор с выхлопной системы, заменяют «пустышкой».
Чтобы электронный блок управления не идентифицировал системную ошибку, лямбда зонд заменяют одним из видов обманок:
Как заменить самостоятельно?
Как видно, в большинстве случаев выхода из строя лямбда-зонда его ремонт лишен всякого смысла, поэтому оптимальным вариантом решения проблемы станет замена неисправного элемента, тем более что этот процесс не отличается сложностью.
Перед заменой необходимо обесточить бортовую сеть автомобиля, после чего снять с датчика колодку (на некоторых моделях она может быть дополнительно закреплена хомутами).
Поскольку лямбда включена в конструкцию системы выхлопа, соответственно, элемент постоянно работает под высокими нагрузками. Выкрутить его с первого раза не всегда удается.
Делать это следует аккуратно, чтобы не повредить резьбу в трубе выпускного коллектора.
После того, как вышедший из строя элемент извлечен из своего посадочного места, очищаем резьбу от грязи, установить новый лямбда-зонд и вкрутить его, стараясь не перетянуть.
Значимость датчика концентрации кислорода в выхлопной системе автомобиля невозможно не оценить, поскольку его выход из строя спровоцирует некорректную работу силового агрегата, что крайне губительно для его элементов. По этой причине нужно вовремя и правильно научиться выявлять его поломки.
Рег.: 21.12.2004 Тем / Сообщений: 3 / 674 Откуда: Москва, ВАО Возраст: 33 Авто: ВАЗ 21214 01 г.в. распределённый впрыск
Датчик кислорода на Шевроле Нива: где находится, замена
На модели Шевроле Нива до 1995 г.в. контролер установлен на металлическом корпусе выпускного коллектора. Шевроле Нива второго поколения (после 1995 г.в.) оснащена двумя ДК: диагностическим и управляющим.
Первый находится в корпусе выпускного коллектора, второй – после муфты коллектора.
Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека.
Средний ресурс эксплуатации ДК 80 – 110 тыс. км. в зависимости от соблюдения водителем рекомендаций изготовителя.
Машина не хочет заводиться с первого раза
Холостого хода
Датчик холостого хода Шевроле Нива обеспечивает подачу воздуха в двигатель вовремя работы на холостом ходу. Во время поступления сигнала на ЭБУ датчик перемещает клапан, изменяя проходное отверстия в воздушном клапане. Если он выйдет из строя то отремонтировать его не получится, так как он имеет неразборную конструкцию.
Для его замены нужно подготовить торцевой ключ на тринадцать, пассатижи и крестовую отвертку и проделать следующие:
- Откручиваем болты крепления и снимаем корпус с дроссельной заслонки
- Отключаем колодки проводов разъем регулятора работы двигателя
- На корпусе дроссельной заслонки выкручиваем пару винтов
- Снимаем регулятор
- В имеющемся отверстие вынимаем уплотнительное кольцо
Подводя итог можно сделать вывод что выход из строя любого из выше перечисленных элементов может серьезно сказаться на работе автомобиля, поэтому в случае неисправности нужно произвести замену новой детали как можно скорей. Все работы по замене можно проводить самостоятельно.
Признаки неисправности датчика кислорода на автомобиле Шевроле Нива
Признаки во многом схожи с другими поломками, поэтому важно на начальном этапе корректно идентифицировать поломку.
- Затрудненный запуск мотора «на холодную», «на горячую»;
- Увеличенный расход горючего;
- Снижение мощности;
- Пассивная динамика разгона;
- Работа мотора не в такт;
- На приборном щитке сигнализирует индикатор о наличии системных ошибок электронного блока управления;
- Из выхлопной трубы слышны периодические прострелы, что указывает на обогащение (обеднение) горючей смеси;
- Дым синего, сизого, черного цвета из выхлопной трубы.
При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения комплексной диагностики.
Диагностика контролера своими руками на Шевроле Нива
Для проверки оборудования используем мультиметр. Прибор имеется у большинства автомобилистов в гараже. Последовательность действий следующая:
- Помещаем машину над смотровой ямой;
- Снимаем концевики;
- Подсоединяем клеммы мультиметра;
- Активируем прибор в положение «Замер сопротивления»;
- Анализируем полученные данные.
Если стрелка тяготеет к бесконечности – лямбда зонд исправен, если стрелка опускается в ноль – деталь повреждена. Помните, что контролер неразборный, профилактике не подлежит.
Установка кислородного датчика на Шевроле Нива
- Устанавливаем машину на смотровой канал (яму);
- Глушим мотор, открываем капот;
- Ожидаем пока выхлопная система остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
- Снимаем концевики;
- Ключом на «17» выкручиваем датчик;
- Вкручиваем ДК, надеваем клеммы;
- Запускаем двигатель, проверка функционала.
Замена своими руками завершена.
Как проверить датчик кислорода на шевроле ниву
Chevrolet Niva (2009+). Неисправности кислородного датчика
Основные неисправности кислородного датчика:
Регулировка замка багажника калина универсал
-неисправность нагревателя; -прогорание, загрязнение керамического наконечника; -окисление, нарушение контакта.
Выйти из строя лямбда-зонд может по причине предельного срока службы (порядка 60-80 тыс. км пробега). Контроль состояния кислородного датчика также осуществляет система самодиагностики. При обнаружении неисправности загорается сигнальная лампа на панели приборов.
Косвенные признаки неисправностей датчика – неустойчивая работа на малых оборотах, повышенный расход топлива и низкая динамика. При этом необходимо помнить, что данные внешние признаки сопровождают неисправности системы впрыска и неисправности системы зажигания.
Помимо перечисленных элементов системы выхлопной системы, неисправными могут оказаться другие её части: выпускной коллектор, гофра и резонатор. Данные элементы могут прогореть, проржаветь, получить механические повреждения, выйти из строя в связи со сроком давности элементов.
Признаками неисправностей могут являться шум при работе выхлопной системы, запах выхлопных газов в салоне автомобиля, падение мощности двигателя, вибрация и другие негативные последствия.
Если Вы затрудняетесь в вопросе определения неисправности выхлопной системы автомобиля, то лучшим способом решения проблемы будет обращение в автосервис на Нагорном для выявления неисправности и ремонта выхлопной системы вашего автомобиля.
- Признаки неисправностей кислородного датчика:
- — значительно увеличивается потребление (расход) топлива автомобилем; — работа двигателя становится нестабильной; — преждевременный выход из строя катализатора.
- — автомобиль по дороге передвигается с рывками — увеличился расход топлива, — машина «тупит», плохо едет и набирает скорость — мотор работает неустойчиво на холостом ходу — сразу после остановки заметен характерный треск в районе нахождения «лямбды» — при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).
Признаки и причины неисправности датчика
Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:
- Обороты на холостом ходу начали падать или «плавать».
- Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
- Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
- Двигатель сильно перегревается, а расход топлива увеличился.
- Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).
А еще интересно: Реле зажигания Нива Шевроле где находится
В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:
- Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
- Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
- Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
- Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
- Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
- Если часто производится многократный запуск двигателя.
- Использование герметиков (особенно силиконовых) для установки лямбда зондов.
- Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
- Забитые бензиновые форсунки двигателя.
Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем.
Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное.
Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.
https://www.youtube.com/watch?v=jDR9QzVC_g8
Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.
При неисправном лямбда-зонде выхлопные газы становятся более токсичными. Определить это можно при помощи специального диагностического оборудования. При этом никаких внешних признаков не будет, также, как и не будет никакого особенного запаха.
Вырастает расход топлива. Водители, как правило следят за тем, насколько наполнен топливный бак, стараются определить скорость, при которой расход минимален. Повышенный расход будет сразу же заметен. В зависимости от серьезности поломки датчика кислорода, расход вырастет в пределах от 1 л до 4 л.
Перегрев каталитического нейтрализатора. Если лямбда неисправна, то в ЭБУ подается неверный сигнал. Это может приводить к неправильной работе катализатора. Он перегревается вплоть до красного цвета и выходит из строя.
Как проверить лямбда зонд?
Ford Mondeo I 1993 — 1996
Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?
- Машину дергает когда едешь на малых оборотах – 1 ответ
Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:
- Увеличенный расход топлива
- Нестабильная работа двигателя авто (рывки)
- Нарушается работа катализатора (повышается токсичность)
Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).
На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).
Ошибки лямбда-зонд в бортовой системе автомобиля
В большинстве случае ДВС сам подсказывает есть ли неисправности в работе датчиков. Достаточно подключить диагностическое оборудование и считать коды неисправностей.
Если все плохо, то в ЭБУ будет выдавать следующие ошибки – это P0131, P0134, P0171. Более подробно о них в видео ниже.
Также будет загораться лампочка «проверьте двигатель», но здесь точно установить причину можно только при помощи диагностики. Чек загорается и в случае других проблем.
Чем и как можно проверить лямбду
Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.
Сначала ищем провод обогрева:
Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра.
При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика.
При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.
Проверка лямбда-зонда тестером
Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.
Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.
Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.
Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:
Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.
- всё время 0,1 — мало кислорода
- всё время 0,9 — много кислорода
- Зонд исправен, проблема в чём-то другом.
Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.
- Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
- При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
- Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
- Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.
Датчик кислорода нива шевроле признаки неисправности
ПРОПАЛА МОЩНОСТЬ НИВА ШЕВРОЛЕ
Поддомкратьте передок автомобиля и установите его на подпорки.
Chevrolet Niva. Сервисное обслуживание и эксплуатация. Проверка исправности состояния и замена кислородного датчика (l-зонда). Руководства…
Вариант бюджетен, однако, для автомобилей высокой ценовой категории неприемлем — в конце концов, автоматика должна работать на результат.
Рассмотрим возможные признаки неисправности датчика кислорода:
Лямбда зонд признаки неисправности и обманка
Поэтому, до тех пор пока двигатель не прогреется, на электронный блок управления сигнала от датчика кислорода не поступает и блок работает в режиме разомкнутого цикла. Код 27 укажет на неисправность вспомогательного датчика кислорода.
Загорелся восклицательный знак на панели приборов приора
ПРОПАЛА МОЩНОСТЬ НИВА ШЕВРОЛЕ
Если неисправны датчик или его цепь, то электронный блок управления работает в режиме разомкнутого цикла, то есть блок дозирует топливо в соответствии с запрограммированным значением на его входе, а не в соответствии с сигналом датчика кислорода.
Правильная работа датчика зависит от четырех условий: Помимо указанных выше условий, что при обслуживании датчика нужно соблюдать следующие специальные правила: Чтобы правильно соединиться с проводом разъема оденьте на провод длинный прямой штыревой пробник и введите пробник по проводу в разъем до упора в металлический контакт провода.
Соедините положительный щуп вольтметра с пробником, а отрицательный щуп с массой. Запустите двигатель и на протяжении прогрева следите за напряжением от основного датчика кислорода напряжение должно быть на уровне долей вольта.
Датчик концентрации кислорода будет постоянно генерировать сигнал напряжения, который на холодном двигателе разомкнутый цикл составляет 0,1—0,2 вольт. Спустя примерно 2 минуты двигатель прогреется до рабочей температуры и напряжение с датчика кислорода будет колебаться в пределах от 0,1 до 0,9 вольт включается замкнутый цикл управления двигателем.
Если сигнал с датчика кислорода отличается от указанных значений, то датчик подлежит замене. Для доступа к разъему вспомогательного датчика кислорода необходимо снять переднее сиденье пассажира. Для проверки вспомогательного датчика кислорода найдите разъем и выполните те же проверочные процедуры что и с основным датчиком кислорода.
Проверьте подогреватель вспомогательного датчика кислорода если имеется следующим образом. Показание омметра должно быть в пределах 11,0—17,0 Ом. Предупреждение Подогреваемым датчиком концентрации кислорода комплектуются только часть автомобилей. У разъема подогреваемого датчика кислорода имеется четыре контакта. Проверьте напряжение питания подогревателя датчика кислорода. На моделях гг.
На полностью прогретом двигателе и при подсоединенном датчике кислорода подключите положительный щуп вольтметра к выводу VF1 диагностического разъема указан стрелкой , а отрицательный щуп — к выводу Е1.
Предупреждение Измеряйте напряжение только стрелочным вольтметром, так как необходимо наблюдать за колебаниями стрелки. Проверьте число отклонений стрелки за 10 секунд.
Количество отклонений стрелки должно быть не менее 8. Если количество отклонений стрелки меньше, то прогрейте двигатель еще раз и повторите проверку. Если количество отклонений стрелки по прежнему меньше 8, то снимите перемычку, соединяющую выводы ТЕ 1и Е1.
Если напряжение больше 0 В, то замените датчик концентрации кислорода.
