Датчик массового расхода воздуха (ДМРВ) расположен возле воздушного фильтра для определения количество потока воздуха проходящего через воздушный фильтр. Неисправности ДМРВ негативно сказываются на работе двигателя. Не спешите его менять на новый, попробуйте сначала проверить ДМРВ.
Другие симптомы неисправности датчика массового расхода воздуха:
Появление ошибки Check Engine;Повышенный расход топлива;Плохо заводится на горячую;Машина стало медленно разгоняться;Пропала мощность двигателя.
И т.д.
Как проверить ДМРВСпособ №1: Отключить ДМРВ.разъем ДМРВ ВАЗ 2110Отсоединяем разъем датчика и заводим двигатель. Если отключить ДМВР, то контроллер переходит на аварийный режим работы и готовит топливную смесь только по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500об/мин.
Пробуем прокатиться. Если по ощущениям автомобиль стал «резвее», то можно говорить о том, что ДМРВ не работает.
Кстати, для ЭБУ Я7.2, М7.9.7. обороты при отключении фишки не поднимаются !
Способ №2: Альтернативная прошивка ЭБУ.Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1. Попробуйте подсунуть под упор заслонки пластину с 1мм толщиной. Обороты поднимутся. Выдерните фишку с ДМРВ. Если не заглохнет — значит дело в прошивке, а точнее с шагами РХХ при аварийном режиме без ДМРВ.
Способ №3: Проверка ДМРВ мультиметром.Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.
- распиновка ДМРВ ВАЗ 2110Распиновка ДМРВ:
- Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;Серо-белый — выход напряжения питания датчиков;Зеленый — выход заземление датчиков;
- Розово-черный — к главному реле.
- Цвета проводов могут меняться, но расположение выводов остается неизменным.
правильное подключение тестера к ДМРВВключаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.
не правильное подключение тестера к ДМРВИспользовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения. Снимаем показания с мультиметра.
Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.ДМРВ напряжение:
1.01…1.02 — хорошее состояние датчика.1.02…1.03 — не плохое состояние.1.03…1.04 — ресурс ДМРВ подходит к концу.1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше.
1.05…и выше — пора заменить ДМРВ.
Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв)
Способ №4: Визуальный осмотр ДМРВ.
гофра ДМРВ в масле и с конденсатомФигурной отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем ее, и внимательно осматриваем внутренние поверхности самого датчика и гофра.
Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки.
Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.
Схема трехвальной пятиступенчатой коробки передач
ДМРВ ВАЗ 2110Откручиваем 2 винта датчик (ключом на 10) и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель.
Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.
Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли.
Эта вторая причина, которая губит ДМРВ раньше времени. Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.
Замена датчика ДМРВ есть в руководстве по сервисному обслуживанию.
порядок замены ДМРВ ВАЗ 2110На этом проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания и т.д.
Закончить статью хочу уникальным методом, самая быстрая и лучшая диагностика ДМРВ — помощь друга, который сможет одолжить на время свой, заведомо рабочий датчик. Если после его установки Вы чувствуете ощутимую разницу, значит ДМРВ нужно менять !
Датчик массового расхода воздуха неисправен ? Попробуйте его почистить. Если это не поможет, тогда уже следует выбрать новый датчик. Кстати, большой расход топлива может быть причиной других неисправностей автомобиля.
Двигатель ВАЗ-2123 оснащен системой распределенного фазированного впрыска топлива: бензин подается форсунками в каждый цилиндр поочередно в соответствии с порядком работы двигателя.
Электронная система управления двигателем (ЭСУД) состоит из контроллера, датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств.
- Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется от температуры).
- Датчик завернут в выпускной патрубок охлаждающей жидкости на головке цилиндров.
- При низкой температуре датчик имеет высокое сопротивление (при – 40°С – 100 кОм), а при высокой температуре – низкое (при 100°С – 177 Ом).
- Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике.
- Падение напряжения высокое на холодном двигателе и низкое на прогретом.
- Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.
- Датчик детонации прикреплен к верхней части блока цилиндров и улавливает аномальные вибрации (детонационные удары) в двигателе.
- Чувствительным элементом датчика является пьезокристаллическая пластинка.
- При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов.
- Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.
- Датчик массового расхода воздуха расположен между воздушным фильтром и левой частью воздухоподающего патрубка.
- В нем находятся температурные датчики и нагревательный резистор.
- Проходящий воздух охлаждает один из датчиков, а электронная схема датчика преобразует эту разность температур в выходной сигнал для электронного блока управления.
- В разных вариантах систем впрыска топлива могут применяться датчики массового расхода воздуха двух типов.
- Они отличаются по устройству и по характеру выдаваемого сигнала, который может быть частотным или аналоговым.
- В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором случае – напряжение.
Какие колпаки на колеса лучше смотрятся
ЭБУ использует информацию от датчика массового расхода воздуха для определения длительности импульса открытия форсунок.
Датчик скорости автомобиля установлен на раздаточной коробке между приводом спидометра и наконечником гибкого вала привода спидометра.
- Принцип действия датчика основан на эффекте Холла.
- Датчик выдает на контроллер прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.
- Датчик положения дроссельной заслонки установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.
- Датчик представляет собой потенциометр, на один конец которого подается плюс напряжения питания (5 В), а другой конец соединен с «массой».
- С третьего вывода потенциометра (от ползунка) идет выходной сигнал к контроллеру.
- Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика.
- При закрытой дроссельной заслонке оно ниже 0,7 В.
- Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В.
Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя).
Датчик положения дроссельной заслонки не требует никакой регулировки, так как контроллер воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
Датчик положения коленчатого вала – индуктивного типа, предназначен для синхронизации работы контроллера с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.
- Датчик установлен на крышке привода газораспределительного механизма напротив задающего диска на шкиве коленчатого вала.
- Задающий диск представляет собой зубчатое колесо с 58 равноудаленными (6°) впадинами.
- При таком шаге на диске помещается 60 зубьев, но два зуба срезаны для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы контроллера с ВМТ поршней в 1-м и 4-м цилиндрах.
При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубом диска должен находиться в пределах (1±0,2) мм.
Контроллер по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.
Датчик концентрации кислорода (лямбда-зонд) установлен на приемной трубе системы выпуска отработавших газов.
- Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика.
- Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь)
- Для нормальной работы датчик должен иметь температуру не ниже 360°С.
- Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.
- Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки.
- Если смесь бедная (низкая разность потенциалов на выходе датчика), то дается команда на обогащение смеси.
- Если смесь богатая (высокая разность потенциалов), дается команда на обеднение смеси.
Для того чтобы ездить на автомобиле было комфортно и безопасно, нужно чтобы двигатель работал исправно. Иногда может ухудшиться эффективность тормозной системы, либо отключится усилитель руля, или вовремя движения двигатель просто заглохнет. Причина, того что двигатель перестает резко работать может быть в том что перестал работать датчик распредвала Шевроле Нива не исключение.
Что собой представляет датчик
В ГБЦ каждого автомобиля есть один или пара распределительных валов, на которых имеются лепестки, которые нужны для нормальной работы выпускных и впускных клапанов.
В блоке цилиндров находится коленчатый вал, благодаря которому происходит крутящий момент, от того что происходит движение в блоке поршней, передаваемый при помощи шестерней, ремня или цепи ГРМ, на сам распредвал.
И благодаря датчику распредвала компьютер определяет в двигателе, какой цилиндр в такте чтобы его корректно скорректировать относительно того в каком положение находится коленчатый вал. Данный датчик, влияет на то, какой будет расход бензина, и какое количество выбросов будет в выхлопе.
Пересвет приборки калина 2
Одним из самых распространённых видов является:
- Магнитные датчики
- И которые основаны на эффекте Холла
Они делают передачу сигнала напряжения к бортовому компьютеру или к блоку управления двигателем автомобиля.
Первый вид магнитный он воспроизводит свой собственный переменный ток, имеющий два провода, еще его называют синусоидальной волной. Второй вид, основанный на эффекте Холла для получения цифрового сигнала, использует внешний источник питания и имеет уже три провода. В автомобиле может быть несколько датчиков.
Основные симптомы неисправности
Рано или поздно данный элемент приходит в негодность. Как правило он выходит из строя из-за того что изнашивается внутренняя обмотка, в этом случае работа двигателя происходит с перебоями. И от того насколько износился датчик можно судить по работе двигателя. О том, что датчик распределительного вала вышел из строя могут говорить следующие признаки:
- КПП может заклинить на одной из передач, и пока двигатель будет работать, разблокировать ее будет невозможным. Это, как правило, может происходить время от времени.
- Происходит потеря скорости, и движение машины происходит рывками
- Происходит потеря мощности
- Глохнет двигатель
- Появляются хлопки в выхлопной системе, теряется динамичность, происходят осечки, когда включается зажигание
- Пропадает искра
При неисправности бортовой компьютер может выдать ошибку, Check Engine, и чтобы убедится в том, что причина именно в этом следует произвести компьютерную диагностику при помощи специального оборудования. Таблица ошибок:
Расположение датчика
В большинстве случаев он располагается около ГБЦ. Искать его нужно или в передней части двигателя в электропроводке, или там где располагается верхняя часть зубчатого ремня. Так же есть модели автомобилей, где он расположен в специальном отсеке под капотом. В любом случае, перед тем как производить замену, нужно посмотреть руководство по эксплуатации.
Замена
Перед заменой следует проверить проводку, сделать это можно при помощи осциллографа, или любого другого тестирующего прибора. Если нет нарушений в подаче электричества, значит поломка, связанна именно с этим узлом. Нарушение проводки приводит к тому, что датчик перестает видеть распредвал.
Снятие датчика фаз
- Отсоединяем минусовую клемму от АКБ
- Снимаем декоративный кожух, чтобы получить доступ к нужному нам элементу
- Отжимаем колодку, и отсоединяем ее от датчика
- Откручиваем болт, который крепит деталь к блоку цилиндров
- Вынимаем деталь из имеющегося отверстия в головке блока
- Меняем на новый элемент, проделывая все действия в обратном порядке
Рекомендуется каждые пять лет производить замену, даже если он исправен. Работа по замене занимает примерно двадцать минуть, все будет зависеть от того какие у вас технические навыки.
Шевроле нива где находится датчик давления масла: Датчик давления масла Шевроле Нива: где находится, замена
Здравствуйте, сегодня мы покажем, как можно произвести замену датчика давления масла на Chevrolet Niva. Когда на панели приборов загорается лампа указателя низкого давления масла, то это еще не значит, что на самом деле упало давление масла, возможно из строя вышел датчик.
Итак, начнем. Для начала скидываем клемму с аккумулятора и с самого датчика (датчик находится с левой стороны блока цилиндров, где проходит масляная магистраль)
Снимаем колодку с датчика давления масла

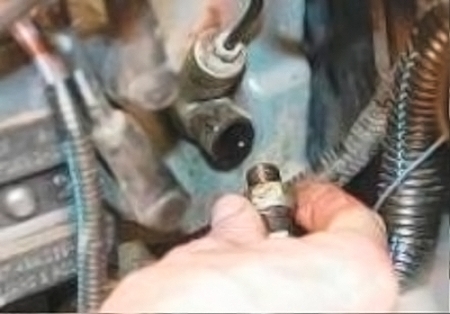

Следующим действием отворачиваем датчик и снимаем его
Откручиваем датчик давления масла
Устанавливается датчик давления масла в порядке обратном снятию.
Датчик давления масла нива шевроле где находится
- Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла
- 3 – провод заземления манометра
- Если при работе двигателя загорается контрольная лампа давления масла и раздается звуковой сигнал, это может быть вызвано следующими причинами:
- – уровень масла ниже нормы; – наличие неисправности в электрической цепи датчика давления и контрольной лампы; – неудовлетворительная работа масляного насоса;
- – слишком большой зазор в подшипниках коленчатого вала.
А – датчик давления масла,
При загорании контрольной лампочки давления масла на работающем двигателе немедленно выключите двигатель. Используя щуп для измерения уровня моторного масла, проверьте уровень масла и при необходимости, доведите его до нормы. Запустите двигатель на оборотах холостого хода и проверьте, что контрольная лампа давления масла больше не горит. В этом случае можно продолжить движение.
Если уровень моторного масла в норме, а контрольная лампочка давления масла горит, не продолжайте движение самостоятельно, а отбуксируйте автомобиль в мастерскую для проверки давления масла.
- Если давление масла в норме, проверьте датчик давления масла и электричес кую цепь датчика.
- Для проверки давления масла и датчика давления масла необходимо использовать специальный манометр, в который можно ввинтить датчик давления масла.
- Замена датчика контрольной лампы недостаточного давления масла Нива Шевроле
Датчик контрольной лампы недостаточного давления масла закреплен на штуцере, который проходит через отверстие нижнего наконечника трубки подачи масла к натяжителю цепи привода ГРМ. Штуцер ввернут в резьбовое отверстие масляной магистрали двигателя, расположенное слева на блоке цилиндров, в задней его части. Снимаем экран двигателя. Снимаем резиновый защитный колпачок с датчика.
Снятие трубки подвода масла к гидравлическому натяжителю цепи привода ГРМ Нива Шевроле
Трубку подвода масла к натяжителю цепи снимаем для замены при ее повреждении, а также при демонтаже маслоотделителя системы вентиляции картера. Выворачиваем из корпуса натяжителя болт-штуцер трубки (см.
«Снятие гидравлического натяжителя цепи привода ГРМ», с. 100), а из штуцера трубки — датчик лампы недостаточного давления масла (см. «Замена датчика контрольной лампы недостаточного давления масла», с. 100).
Накидным ключом «на 21» отворачиваем штуцер трубки, удерживая наконечник трубки за шестигранник ключом «на 24».
. и снимаем штуцер с уплотнительными медными шайбами.
и болт крепления держателя трубки к кронштейну генератора.
Снимаем трубку подвода масла к гидравлическому натяжителю цепи привода ГРМ. При установке трубки сначала пропускаем через отверстие в ее наконечнике болт-штуцер и от руки вворачиваем его в корпус натяжителя, затем аналогично — штуцер в блок цилиндров. Окончательно затягиваем штуцеры после крепления держателей трубки.
Какой объём масла в движке на Нива Chevrolet: сколько л. брать?
«Товарищ, проси полного налива» — именитый русский девиз, правда, он не касался моторного масла.
Касаемо автомобиля Нива Chevrolet, объем масла в движке должен держаться только в границах нормы и кропотливо контролироваться. При мельчайших утечках и малых недоливах шофер должен принимать критические меры.
Нормативы, объёмы и допустимые расходы моторного масла для Нивы Chevrolet разглядим в ближайшее время.
Сколько масла должно быть в двигателе Нива Шевроле
Ёмкости в 4 литра для смены масла в движке должно хватить
Так же как и кто обладатель автомобиля, те, кто ездит на Ниве, неоспоримо обязаны быть принимать нормативные данные с завода-изготовителя.
В руководстве по эксплуатации 1,7-литрового мотора ВАЗ-21213 чётко прописан наибольший объем моторного масла — 3,75 л. При этом нужно учитывать, что около 250 мл постоянно остаётся в масляном фильтре.
Следовательно, если не менять фильтр, то полный объём масла в этом двигателе составит около трёх с половиной литров.
Если будут поломки в двигателе, то объём масла вырастет.
Читайте так же
Стоит учесть, что это полный объём масла, а если при замене в ёмкость смазки вытекло больше, есть повод задуматься о серьёзных неисправностях. При проверке уровня масла щупом также стоит учитывать, что объем масла между насечкой «минимум» и «максимум» составит от 800 до 950 мл.
Какой расход масла считается нормативным?
Расход масла у обкатанного двигателя, если верить заводским нормам, составляет 500 мл на тысячу километров пробега.
Указатель давления масла на Нива Шевроле
На следующем ролике показано сравнение манометра и указателя давления масла
Пропало давление масла в ГБЦ нива 2131
Лампочка аварийного давления масла гасла при запуске двс, но двигатель скрипел. Сначала подумал на подшипн.
Замер расхода масла двигателем желательно проводить на том же месте, где в прошлый раз заливалось масло.
Для сравнения — у старых автомобилей ВАЗ любой модели норма расхода масла была 0,4 л. на 1000 км. Как правило, после правильной обкатки двигателя расход масла падает до 300-350 мл. Правда, это в том случае, когда нет видимых течей и масло не попадает в камеру сгорания, нет сизого дыма.
Защитный пыльник картера может скрывать подтёки масла с двигателя.
Читайте так же
При этом надо учесть, что у Нива Шевроле установлен защитный пыльник картера со слоем противошумного материала, поэтому при наличии течи, масло может запросто впитываться в материал и течь невооружённым глазом установить не удастся.
И ещё — все замеры уровня масла нужно делать правильно, тогда показания по расходу будут максимально объективными.
Следовательно, 3,75 л. — это как раз середина между двумя насечками на щупе, это и есть нормальный уровень смазки.
Какое масло заливают в Ниву с завода
Согласно данным Закрытого Акционерного Общества «Джи-Эм АвтоВАЗ», на конвейере в двигатель заливают исключительно полусинтетическое моторное масло по стандарту SAE 5w-30 (по стандарту АРI — SL/SF ), не указывая производителя смазки.
Завод-изготовитель рекомендует моторное масло PETRO-CANADA SUPREME
При этом для долива на первом ТО Дженерал Моторз рекомендует использовать полусинтетические масла PETRO-CANADA SUPREME с вязкостными характеристиками 5w-30 или 5w-40. Кроме этого допускается использовать масло Champion Active Defence 10W-40 SN.
Регламенты замены масла и нормы расхода
Компания Дженерал Моторз рекомендует проводить замену масла на Шевроле Нива не реже, чем один раз в 15 000 км.
Учитывая сложные дорожные условия, неважное качество горюче-смазочных материалов в регионах и сильный разброс по качеству воздушных и масляных фильтров, специалисты рекомендуют проводить замену вдвое чаще — один раз на 6–7 тысяч пробега. Это гарантия того, что ресурс двигателя не пострадает от качества ГСМ и расходных материалов.
Пусть ваш двигатель работает долго и экономно и добрых всем дорог!
Давление масла Нива Шевроле
В комбинации приборов Шеви Нива есть сигнальная лампа аварийного падения давления масла в двигателе 18 . Для надежной работы двигателя необходимо, чтобы в системе смазки двигателя постоянно обеспечивалось достаточно высокое давление.
Если при работающем двигателе загорается сигнальная лампа падения давления масла и продолжает гореть при повышенной частоте вращения, это тревожный признак. Нужно без промедления остановиться, остановить двигатель и выяснить причину. Дальнейшая работа двигателя при пониженном давлении масла может привести к серьезной его поломке и большим финансовым затратам на ремонт.
Как проверить работу системы смазки двигателя Нива Шевроле
Откройте капот. Не спешите сразу проверять уровень масла в двигателе – дайте ему стечь в масляный картер, это займет две-три минуты. За это время внимательно осмотрите двигатель – нет ли на нем свежих подтеков масла?
Загляните под переднюю часть автомобиля – не пробит ли масляный поддон двигателя Нивы, нет ли там течи?
Обратите внимание на масляный фильтр Нивы Шевроле. Масло может подтекать из-под резиновой прокладки фильтра, если она повреждена или фильтр слабо затянут. Иногда бывает достаточно немного довернуть его по часовой стрелке
Выньте масляный щуп, протрите его чистой тряпкой и вставьте на место. Еще раз достаньте щуп и проверьте уровень масла. Уровень должен находиться между метками «MIN» и «MAX», если уровень масла ниже метки «MIN», долейте масло до нормы
Запустите двигатель. Если при нормальном уровне лампа давления масла погасла, можно продолжать движение. Если лампа все равно горит, проверьте исправность датчика давления масла Нива Шевроле. Для этого отверните штатный датчик давления масла и установите на его место механический манометр.
Если давление масла при нормальной частоте вращения холостого хода более 0,06 МПа (0,65 кгс/см3) и увеличивается с ростом оборотов, неисправен датчик или его электрическая цепь.
Если после устранения всех видимых причин давление масла в двигателе недостаточно (горит лампа падения давления масла), требуется диагностика и ремонт двигателя.
Упало давление масла Chevrolet Niva
- Руководства по ремонту
- Руководство по ремонту Шевроле Нива 2002+ г.в.
- Упало давление масла
 |
Рис. 1.12. Комбинация приборов |
В комбинации приборов вашего автомобиля есть сигнальная лампа аварийного падения давления масла в двигателе (поз. 18 на рис. 1.12). Для надежной работы двигателя необходимо, чтобы в системе смазки двигателя постоянно обеспечивалось достаточно высокое давление.
| ПРЕДУПРЕЖДЕНИЕ Если при работающем двигателе загорается сигнальная лампа падения давления масла и продолжает гореть при повышенной частоте вращения, это тревожный признак. Нужно без промедления остановиться, остановить двигатель и выяснить причину. Дальнейшая работа двигателя при пониженном давлении масла может привести к серьезной его поломке и большим финансовым затратам на ремонт. |
Проверка системы смазки
| 1. Откройте капот. Не спешите сразу проверять уровень масла в двигателе – дайте ему стечь в масляный картер, это займет две-три минуты. За это время внимательно осмотрите двигатель – нет ли на нем свежих подтеков масла? |
 |
| 2. Загляните под переднюю часть автомобиля – не пробит ли масляный картер двигателя, нет ли там течи? |
| ПОЛЕЗНЫЙ СОВЕТ Если обнаружена течь масла из пробитого масляного картера, попытайтесь временно заделать ее на месте. Для этого можно использовать автомобильную камеру, кусок резины, тряпку, деревянную пробку и т.п. |
 |
| 3. Обратите внимание на масляный фильтр. Масло может подтекать из-под резиновой прокладки фильтра, если она повреждена или фильтр слабо затянут. Иногда бывает достаточно немного довернуть его по часовой стрелке. |
| ПРЕДУПРЕЖДЕНИЕ О горячие детали двигателя можно обжечься, поэтому наденьте перчатки и одежду с длинными рукавами. |
 |
| 4. Выньте масляный щуп, протрите его чистой тряпкой и вставьте на место. Еще раз достаньте щуп и проверьте уровень масла. Уровень должен находиться между метками «MIN» и «MAX». |
| 5. Если уровень масла ниже метки «MIN», долейте масло до нормы. |
| ПОЛЕЗНЫЙ СОВЕТ При отсутствии воронки для доливки масла можно использовать воронку, изготовленную из горловины пластиковой бутылки. |
 |
| 6. Пустите двигатель. Если при нормальном уровне лампа давления масла погасла, можно продолжать движение. Если лампа все равно горит, проверьте исправность датчика давления масла. Для этого отверните штатный датчик давления масла и установите на его место механический манометр. Если давление при нормальной частоте вращения холостого хода более 0,06 МПа (0,65 кгс/ см 3 ) и увеличивается с ростом оборотов, неисправен датчик или его электрическая цепь. Если после устранения всех видимых причин давление масла в двигателе недостаточно (горит лампа падения давления масла), требуется диагностика и ремонт двигателя (см. разд. 4 «Двигатель» ). |
| ПРЕДУПРЕЖДЕНИЕ Не пытайтесь доехать до гаража – двигатель выйдет из строя. Отбуксируйте автомобиль в ремонт с неработающим двигателем. |
Датчик давления масла Chevrolet Niva
Для нормальной работы давление масла в двигателе Шевроле Нива на холостых оборотах должно быть не менее 0,05 Мпа. Если уровень масла недостаточный, то узлы и механизмы цилиндропоршневой группы и ГРМ испытывают повышенную нагрузку, быстро выходят из строя.
В этом случае на приборной панели срабатывает контрольная лампочка, сигнал на которую идёт от датчика давления масла через блок-контроллер ЭСУД. Основные причины срабатывания:
- Уровень масла ниже нормы
- Обрыв электрической цепи между датчиком и индикатором
- Сбой работы масляного насоса
- Нарушена регулировка подшипников коленчатого вала
- Выход из строя датчика
При загорании контрольной лампочки следует заглушить двигатель и проверить уровень масла маслосъёмным щупом.
Во время проверки необходимо внимательно осмотреть нижнюю часть картера агрегата, масляные магистрали, насос и фильтр на предмет протечек.
Если видимых подтёков не наблюдается, то масло доливают до нормы (средняя риска на щупе) и прогревают на холостых оборотах. В случае исправности системы контрольная лампочка должна погаснуть.
Если индикатор продолжает гореть, замеряют давление масла с помощью механического манометра.
Датчик аварийного давления масла закреплён на штуцере, который идёт от нижней магистрали подачи масла в сторону натяжителя ремня привода ГРМ. Его нужно снять, выкрутив из наконечника штуцера, и установить манометр (стандартная резьбовое соединение должно совпасть).
Далее запускают двигатель и держат 5-7 минут на холостых оборотах при 2000 об/мин. Показатель давления не более 0,05 Мпа говорит о нормальной работе системы. Это значит, что нарушение в электрической цепи, либо датчик неисправен.
Проверить электрическую цепь на участке от датчика до контрольной лампочки можно при помощи дополнительных проводов с зажимами и контрольного светодиода (тестера). Для проверки используют «массу» автомобиля – один провод на заземление датчика, другой на аккумуляторную батарею. Если светодиод загорается, то цепь исправна.
Причина падения давления масла в системе может быть вызвана серьёзными проблемами с клапанами, фильтром или некорректной работе ГРМ. Эксплуатация двигателя с такими симптомами недопустима.
В этом случае делают полную диагностику двигателя. Неисправный датчик можно заменить своими руками.
Замена датчика давления масла
Содержание
- 1 Замена датчика давления масла
- 2 Рекомендации к выбору
Для установки нового датчика понадобится следующий инструмент и расходники: два ключа на «21», рожковый на «22» с переходником, резиновый защитный колпачок, уплотнительное кольцо и колодку (обычно входит в комплект), клемма провода на контакт датчика. Перед заменой необходимо снять клемму «минус» с аккумуляторной батареи. Порядок работы:
- Снять резиновый защитный колпачок с верхней части датчика и отсоединить выводы клемм проводки.
- Открутить датчик от штуцера ключом «21», осторожно удерживая наконечник штуцера ключом того же размера.
- Снять датчик.
- На соединении датчика со штуцером установлены уплотнительное кольцо и металлическая шайба, которые необходимо заменить в случае их износа. Новый датчик устанавливается в обратной последовательности.
Рекомендации к выбору
Датчик аварийного давления масла выбирают по типу двигателя. Шевроле Нива второго поколения (2007 – наст. вр.) комплектуется бензиновым агрегатом модели Z 18 XE, мощностью в 125 л.с. и объёмом двигателя 1.8 литра.
Грамотный выбор – это поиск детали по VIN автомобиля, где заложены все технические характеристики двигателя в зависимости от года выпуска.
При таком способе вероятность ошибиться и приобрести неподходящую запчасть к автомобилю сводиться к нулю.
Среди производителей комплектующих для авто можно подобрать многие европейские бренды, поставляющие детали к агрегату Z 18 XE: Era (Италия), Bosch (Германия), JP Group (Дания). Цена на брендовые аналоги может быть в три-четыре раза выше оригинальных, сделанных в России.
Например, стоимость датчика давления масла для Нивы типа ММ393, артикул 2106-3829010, произведённого в России, будет всего 120 рублей. Аналог, произведённый в Германии, стоит уже 520 рублей. При подборе важно не покупать контрафактный датчик из Китая, если информация о производителе отсутствует.
В любом случае выбор остаётся за автовладельцем.
Специалисты советуют также обращать внимание на дату производства нового датчика. Если он хранился на складе более пяти лет, то приобретать такой не следует.
В конструкции устройства есть специальная мембрана, которая отвечает за перемещение толкателя. Во время работы при повышающемся давлении масла, мембрана должна растягиваться – она должна быть чувствительна к перепадам температур.
Долгое хранение может вызвать «закисание» контактов нихромовой нити и такой датчик скоро выйдет из строя.
Датчик давления масла нива шевроле где находится
Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла
А – датчик давления масла,
- 3 – провод заземления манометра
- Если при работе двигателя загорается контрольная лампа давления масла и раздается звуковой сигнал, это может быть вызвано следующими причинами:
- – уровень масла ниже нормы; – наличие неисправности в электрической цепи датчика давления и контрольной лампы; – неудовлетворительная работа масляного насоса;
- – слишком большой зазор в подшипниках коленчатого вала.
При загорании контрольной лампочки давления масла на работающем двигателе немедленно выключите двигатель. Используя щуп для измерения уровня моторного масла, проверьте уровень масла и при необходимости, доведите его до нормы. Запустите двигатель на оборотах холостого хода и проверьте, что контрольная лампа давления масла больше не горит. В этом случае можно продолжить движение.
- Если уровень моторного масла в норме, а контрольная лампочка давления масла горит, не продолжайте движение самостоятельно, а отбуксируйте автомобиль в мастерскую для проверки давления масла.
- Если давление масла в норме, проверьте датчик давления масла и электричес кую цепь датчика.
- Для проверки давления масла и датчика давления масла необходимо использовать специальный манометр, в который можно ввинтить датчик давления масла.
- Замена датчика контрольной лампы недостаточного давления масла Нива Шевроле
Датчик контрольной лампы недостаточного давления масла закреплен на штуцере, который проходит через отверстие нижнего наконечника трубки подачи масла к натяжителю цепи привода ГРМ. Штуцер ввернут в резьбовое отверстие масляной магистрали двигателя, расположенное слева на блоке цилиндров, в задней его части. Снимаем экран двигателя. Снимаем резиновый защитный колпачок с датчика.
Снятие трубки подвода масла к гидравлическому натяжителю цепи привода ГРМ Нива Шевроле
В каком году начали выпускать приору
Трубку подвода масла к натяжителю цепи снимаем для замены при ее повреждении, а также при демонтаже маслоотделителя системы вентиляции картера. Выворачиваем из корпуса натяжителя болт-штуцер трубки (см.
«Снятие гидравлического натяжителя цепи привода ГРМ», с. 100), а из штуцера трубки — датчик лампы недостаточного давления масла (см. «Замена датчика контрольной лампы недостаточного давления масла», с. 100).
Накидным ключом «на 21» отворачиваем штуцер трубки, удерживая наконечник трубки за шестигранник ключом «на 24».
. и снимаем штуцер с уплотнительными медными шайбами.
и болт крепления держателя трубки к кронштейну генератора.
Снимаем трубку подвода масла к гидравлическому натяжителю цепи привода ГРМ. При установке трубки сначала пропускаем через отверстие в ее наконечнике болт-штуцер и от руки вворачиваем его в корпус натяжителя, затем аналогично — штуцер в блок цилиндров. Окончательно затягиваем штуцеры после крепления держателей трубки.
Какой объём масла в движке на Нива Chevrolet: сколько л. брать?
«Товарищ, проси полного налива» — именитый русский девиз, правда, он не касался моторного масла.
Касаемо автомобиля Нива Chevrolet, объем масла в движке должен держаться только в границах нормы и кропотливо контролироваться. При мельчайших утечках и малых недоливах шофер должен принимать критические меры.
Нормативы, объёмы и допустимые расходы моторного масла для Нивы Chevrolet разглядим в ближайшее время.
Сколько масла должно быть в двигателе Нива Шевроле
Ёмкости в 4 литра для смены масла в движке должно хватить
Так же как и кто обладатель автомобиля, те, кто ездит на Ниве, неоспоримо обязаны быть принимать нормативные данные с завода-изготовителя.
В руководстве по эксплуатации 1,7-литрового мотора ВАЗ-21213 чётко прописан наибольший объем моторного масла — 3,75 л. При этом нужно учитывать, что около 250 мл постоянно остаётся в масляном фильтре.
Nddn w57 инструкция на русском
Следовательно, если не менять фильтр, то полный объём масла в этом двигателе составит около трёх с половиной литров.
Если будут поломки в двигателе, то объём масла вырастет.
Читайте так же
Стоит учесть, что это полный объём масла, а если при замене в ёмкость смазки вытекло больше, есть повод задуматься о серьёзных неисправностях. При проверке уровня масла щупом также стоит учитывать, что объем масла между насечкой «минимум» и «максимум» составит от 800 до 950 мл.
Какой расход масла считается нормативным?
Расход масла у обкатанного двигателя, если верить заводским нормам, составляет 500 мл на тысячу километров пробега.
Указатель давления масла на Нива Шевроле
На следующем ролике показано сравнение манометра и указателя давления масла
Пропало давление масла в ГБЦ нива 2131
Лампочка аварийного давления масла гасла при запуске двс, но двигатель скрипел. Сначала подумал на подшипн.
Замер расхода масла двигателем желательно проводить на том же месте, где в прошлый раз заливалось масло.
Для сравнения — у старых автомобилей ВАЗ любой модели норма расхода масла была 0,4 л. на 1000 км. Как правило, после правильной обкатки двигателя расход масла падает до 300-350 мл. Правда, это в том случае, когда нет видимых течей и масло не попадает в камеру сгорания, нет сизого дыма.
Защитный пыльник картера может скрывать подтёки масла с двигателя.
Читайте так же
При этом надо учесть, что у Нива Шевроле установлен защитный пыльник картера со слоем противошумного материала, поэтому при наличии течи, масло может запросто впитываться в материал и течь невооружённым глазом установить не удастся.
И ещё — все замеры уровня масла нужно делать правильно, тогда показания по расходу будут максимально объективными.
Как работает android auto
Следовательно, 3,75 л. — это как раз середина между двумя насечками на щупе, это и есть нормальный уровень смазки.
Какое масло заливают в Ниву с завода
Согласно данным Закрытого Акционерного Общества «Джи-Эм АвтоВАЗ», на конвейере в двигатель заливают исключительно полусинтетическое моторное масло по стандарту SAE 5w-30 (по стандарту АРI — SL/SF ), не указывая производителя смазки.
Завод-изготовитель рекомендует моторное масло PETRO-CANADA SUPREME
При этом для долива на первом ТО Дженерал Моторз рекомендует использовать полусинтетические масла PETRO-CANADA SUPREME с вязкостными характеристиками 5w-30 или 5w-40. Кроме этого допускается использовать масло Champion Active Defence 10W-40 SN.
Регламенты замены масла и нормы расхода
Компания Дженерал Моторз рекомендует проводить замену масла на Шевроле Нива не реже, чем один раз в 15 000 км.
Учитывая сложные дорожные условия, неважное качество горюче-смазочных материалов в регионах и сильный разброс по качеству воздушных и масляных фильтров, специалисты рекомендуют проводить замену вдвое чаще — один раз на 6–7 тысяч пробега. Это гарантия того, что ресурс двигателя не пострадает от качества ГСМ и расходных материалов.
Пусть ваш двигатель работает долго и экономно и добрых всем дорог!
