Термометр своими руками: как сделать в домашних условиях, схемы

Термометр является необходимым средством, при помощи которого многие измеряют температуру воздуха в доме, воды, а также тела. В продаже имеются различные модели приборов, различающиеся по внешнему виду, способу измерения (ртутные, инфракрасные, электронные), а также по стоимости.

Но при желании можно изготовить термометр из подручных материалов своими руками. Процесс потребует терпения и выдержки, также понадобится смекалка.

Жидкостный термометр

Виды термометров, которые можно сделать своими руками

Прибор, сделанный своими руками, прослужит более длительный период.

Но прежде чем приступать к изготовлению, стоит рассмотреть разновидности термометров:

• жидкостные приборы, в них обычно находится жидкое вещество (спирт, ртуть);
• устройства, работающие на механическом принципе, в них установлены спирали или ленты из металлических сплавов;
• электронные термометры — реагируют на изменение температуры металла. При помощи данных приборов могут выполняться измерения в больших температурных диапазонах – от -200 до +850 градусов;
• инфракрасные и другие оптические устройства, которые позволяют проводить измерения температуры тела и других поверхностей. Измерение при помощи данных приборов обычно выполняется бесконтактным способом;
• манометры, пирометры, электротермические приборы.

Модель инфракрасного бесконтактного термометра

Изготовить самостоятельно можно различные виды термометров – жидкостные, с механическим принципом работы, имеющие металлические спирали или ленты, электронные или цифровые.

Самым простым вариантом будет изделие из картона, сделать его достаточно просто.

Электронные и цифровые устройства требуют опыта, знаний электроники. Для их изготовления могут применяться различные схемы, которые требуется правильно подсоединить. Такие устройства часто используются для морозильных камер.

Как сделать термометр

Прибор можно изготовить из подручных материалов, которые имеются дома.

Из пластиковой бутылки

Самодельный термометр из пластиковой бутылки делает просто, главное, подготовиться к процессу. Для начала необходимы материалы:

• пластиковая бутылка высотой 20-25 сантиметров;
• водопроводная вода;
• медицинский спирт;
• пищевой краситель;
• измерительная емкость;
• пипетка;
• тонкая трубочка из стекла или пластика;
• масло растительное;
• пластилин или формовочная глина;
• линейка;
• маркер с тонким стержнем;
• белая бумага с плотной структурой;
• скотч;
• холодная и горячая вода;
• обычный термометр, который потребуется для калибровки.

Самодельный термометр

Схема изготовления самодельного прибора выглядит так:

1. В емкость (пластиковую бутылку) следует налить воду и медицинский спирт в пропорциях 1:1.
2. Затем в раствор нужно добавить несколько капель пищевого красителя. Добавлять его следует при помощи пипетки.
3. Краситель требуется для легкого определения изменений температуры.
4. Важно, чтобы раствор заполнял бутылку до самых краев.
5. После этого в бутылку вставляется трубочка из пластика или стекла. Вставлять ее нужно осторожно, чтобы вода не выливалась.
6. Поднимите верхнюю часть трубочки над горлышком, чтобы она выступала примерно на 10 сантиметров, другой конец не должен доставать до дна бутылки.
7. Устанавливаем трубочку правильно и фиксируем при помощи формовочной глины или пластилина.
8. Закупорка должна быть плотной, чтобы из емкости не могла вытечь жидкость.
9. С боковой стороны к трубочке следует прикрепить полоску из белой плотной бумаги. Ее нужно разместить с тыльной стороны трубочки и прикрепить при помощи скотча.
10. Бумага требуется для облегчения контроля уровня жидкости в трубочке. Также в дальнейшем на нее можно будет нанести метки.
11. Измерительный раствор также нужно долить в трубочку, доливать его следует при помощи пипетки.
12. Важно добиться того, чтобы жидкость в трубке поднималась на высоту пяти сантиметров над горлышком бутылки.
13. Далее нужно в трубку добавить каплю растительного масла. Выполнять это нужно осторожно, лучше использовать пипетку.
14. Растительное масло предотвратит испарение измерительной жидкости и повысит срок службы самодельного термометра.

Испытание

После полной сборки термометра, его необходимо проверить. Для этого его поочередно нужно опустить в миски с холодной и горячей водой. При помещении в холодную воду уровень жидкости в трубке должен снизиться, в горячую – повыситься. Если так и происходит, это значит, что прибор собран правильно.

Откалибровать изделие можно при помощи обычного термометра. Для этого его следует поднести к бумаге, слегка прислонить и при помощи маркера нанести метки. Калибровка поможет использовать самодельное устройство для измерения температуры воздуха или жидкости.

Сложный вариант – электронный термометр

Схема устройства

Расшифровка показателей схемы

Если вы увлекаетесь техникой, то можно сделать электронный термометр. Но для него потребуется приобрести специальные детали. Для самостоятельного изготовления подойдет простой прибор, имеющий следующие показатели:

• диапазон температур от 0 до 99 градусов Цельсия;
• уровень входного питания 4,5-5В DC;
• показатель тока потребления — 20 мА.

Плата электронного термометра (схема подключения соединений).

Чтобы сделать электронный прибор для измерения температуры, потребуется приобрести специальную плату. Если вы хотите чтобы показания были четкими и их можно было увидеть издалека, то лучше используйте большие и яркие светодиодные индикаторы. Правильное подключение и подсоединение внешних элементов к плате изображено на рисунке.

Плата с внешними элементами

Если термометр будет использоваться для измерения температуры на улице, его нужно вмонтировать в специальную коробочку с сетевым адаптером внутри квартиры. Сам датчик температуры подключается при помощи гибкого шлейфа.

Плата с гибким шлейфом

Преимущества и недостатки

К преимуществам самостоятельно изготовленного прибора можно отнести:

• простое изготовление;
• можно выполнить из дешевых подручных материалов, что экономически выгодно;
• не требуется использовать агрессивные вещества. В качестве измерения может применять жидкость из воды и спирта;
• легкое применение;
• длительный срок службы.

Но есть несколько недостатков:

• электронные варианты имеют сложную схему изготовления;
• для изделий с электронным или цифровым устройством требуется приобретать специальные платы, схемы;
• иногда изделия могут показывать неточные измерения.

Самодельные термометры являются прекрасным способом для того, чтобы сэкономить деньги на покупке нового прибора. Прибор, выполненный своими руками, прослужит намного дольше дешевых измерительных устройств.

Как сделать термометр своими руками?

Термометр – предмет, который присутствует практически в каждом доме. Он всегда нужен и полезен, ведь глядя на его шкалу, можно узнать, какова настоящая температура воздуха за окном. Основной процент людей покупает эту деталь в специализированных магазинах, но на самом деле хороший термометр вполне возможно соорудить своими руками. В этой статье мы узнаем, как это можно сделать правильно.

Прежде чем спешить самостоятельно изготавливать хороший термометр, важно разобраться в принципе его работы.

Также важно знать схему будущего изделия и разобраться во всех схемах, которые будут присутствовать в нем.

В наше время многие люди выбирают электронные устройства, различающиеся и по форме, и по размерам. Рассмотрим принцип действия современных термометров на примере этих устройств.

Параметры производительности материала напрямую зависят от температуры окружающей среды. Отталкиваясь от этого, проектируется сама электронная схема будущего термометра. Обычно в его устройстве имеет место термопара.

Это такой электронный прибор, который состоит из 2 металлов, которые были сварены друг с другом. На их поверхности присутствует специальная контактная площадка, подключенная к измерительной схеме. В условиях нагрева или охлаждения контактов образуется термоэлектродвижущая сила.

Ее появление и изменения держатся под контролем и регистрируются платой электроники устройства.

В новых усовершенствованных устройствах вместо обычного термочувствительного составного элемента применяется диод кремниевого типа.

Полупроводниковый радиоэлемент отличает зависимость вольтамперной характеристики от воздействия температурных значений. Проще говоря, при условии прямого запуска значение падения напряжения на переходе меняется исходя из уровня нагрева полупроводниковой детали.

Все данные, что были обработаны подобным термометром, в итоге выводятся на дисплей. Таким образом пользователь может узнавать всю нужную ему информацию о температуре. Современные цифровые модели градусников дают возможность фиксировать температурные изменения в диапазоне от -50 до 100 градусов Цельсия.

Если вы решили самостоятельно изготовить термометр, то вам стоит подготовить все необходимые для того материалы и инструменты. Изготавливать термометры можно разными способами и из разных материалов – как из дешевых и доступных, так и дорогих. Рассмотрим, что может понадобиться для создания такого полезного предмета:

• линейка;
• маркер с тонким стержнем;
• обычный покупной термометр (будет нужен для калибровки самодельного изделия);
• пластиковая бутылка (если термометр делается из нее);
• тонкая стеклянная или пластиковая трубка;
• скотч;
• специальная плата (если планируется изготовление более сложного электронного термометра);
• светлый картон или полукартон (из него тоже можно изготовить термометр);
• толстые белые или красные нитки;
• игла с крупным ушком;
• карандаш.

Конкретный список необходимых составляющих будет напрямую зависеть от того, какой именно термометр вы хотите изготовить.

Все необходимые составляющие желательно заготовить заранее перед началом всех работ, чтобы в нужный момент не пришлось искать необходимое приспособление (особенно если оно маленькое) по всему дому, теряя время.

Сделать термометр своими руками можно разными способами. Возможно сделать самое простое устройство, для которого не требуются специальные запчасти и детали, а есть такие самодельные варианты, сделать которые будет довольно трудно. Рассмотрим, как надо правильно сооружать термометры своими руками на примере нескольких популярных моделей.

Термометр подобного вида можно изготовить самостоятельно. Но сперва необходимо соорудить приставку к мультиметру для измерения температурных значений, используя 2 основные детали:

• подстроечного резистора;
• LM 35.

Попутно вольтметр надо переделать в термометр. LM 35 представляет собой интегральный датчик температуры, рассчитанный на широкий диапазон температурных значений.

Его отличает высокая точность и калиброванный выход по напряжению. Указанный датчик призван измерять температуру от -55 до +110 градусов Цельсия (при этом имеет место коэффициент 10 мВ/С).

Здесь потребляемый ток составляет меньше 60 мкА. Подобная деталь также используется в автомобильных бортовых компьютерах «Мультитроникс».

Здесь они также применяются с целью измерения температурных показателей.

Следует тщательно распаять схему на макете и там же хорошо зафиксировать источник питания (для этого вполне подойдет батарейка не менее 3 вольт). Далее можно произвести подключение к тестеру. Надо при помощи подстроечника настроить температуру, опираясь на показания другого термометра и на этом устройство будет готово!

Если хочется изготовить своими руками более простой вариант термометра, то можно обойтись и использованием пластиковой бутылки. Разберем пошагово, как в домашних условиях соорудить такую любопытную вещицу.

• В пластиковую бутылку надо влить воду и медицинский спирт. Соотношение компонентов должно быть 1: 1.
• В полученный состав понадобится капнуть пару капелек пищевого красителя. Удобнее всего вносить этот компонент, используя пипетку.
• Красящий компонент будет нужен для того, чтобы можно было следить за температурными изменениями.
• Далее в бутыль надо вставить пластиковую трубочку (подойдет и стеклянная). Ее необходимо вставлять с максимальной осторожностью, чтобы не вылилась вода.
• Теперь понадобится аккуратно приподнять верхнюю половинку трубки над горлышком, чтоб она выдавалась примерно на 10 см. Другой конец трубочки должен соприкасаться с дном резервуара.
• Правильно поставьте трубочку и зафиксируйте ее, используя специальную формовочную глину (подойдет пластилин).
• Позаботьтесь о плотной закупорке, чтобы из емкости жидкость не вытекла ни при каких обстоятельствах.
• Сбоку к трубке прикрепите полосочку, заготовленную из белой толстой бумаги. Ее понадобится зафиксировать с тыльной стороны, используя скотч.
• Бумага пригодится для того, чтобы можно было держать под контролем уровень жидкой смеси в бутылке. В дальнейшем на указанную деталь можно будет наносить метки.
• Раствор для измерения понадобится долить в трубку, также используя пипетку.
• Добейтесь того, чтобы жидкий состав в трубке поднимался на примерную высоту в 5 см над горлом бутылки.
• Теперь в трубочку понадобится внести каплю растительного масла.

Собрав такой термометр, его работу надо проверить. По очереди опускайте бутылку с трубочкой в резервуары с горячей и холодной водой.

Когда прибор окажется в холодной жидкости, уровень раствора в трубке должен спуститься вниз, а когда он окажется в горячей воде, уровень повысится.

Это сложный вариант самодельного термометра. Устройства, работающие на специальной термопаре и микроконтроллере, в изготовлении могут оказаться не самыми понятными, поэтому приступать к их самостоятельному изготовлению лучше людям, которые будут точно знать, что делают и с чем работают.

Для сооружения такого прибора будут нужны:

• термический датчик (подойдет Dallas SD1820);
• 2 диода Шоттки;
• стабилитроны на 3,9 V, 6,2 V и 5,6V;
• 1 диод 1N4148;
• 1 конденсатор 10мкФ на 16V;
• 1 резистор 1,5 кОм 0,25 Вт;
• корпус для разъема;
• 9-контактный разъем СОМ-порта типа «мама».

При определенном опыте и умениях можно смонтировать все элементы прямо на разъеме – это очень удобно.

В результате получится интересная модель термометра, которая будет работать в диапазоне температур от -55 до +125 градусов Цельсия. Погрешности здесь будут небольшими.

Готовому устройству потребуется правильная калибровка сенсоров. После этого нужно лишь подключить датчик к порту компьютера. Далее понадобится соответствующая программа измерения температуры. Для этого подойдет Temp. Keeper.

Как ни странно, термометр можно изготовить из самых простых и доступных материалов, например, из картона. Подобный способ изготовления устройства максимально прост и доступен каждому. Разумеется, такие «устройства» чаще всего делаются для детей или детьми. Рассмотрим пошагово, как можно изготовить такой игрушечный или шуточный термометр своими руками.

• На листе плотного картона понадобится нарисовать форму, повторяющую настоящий медицинский градусник (его можно использовать, чтобы срисовать контуры, если важна точность зарисовки).
• Далее понадобится обязательно нанести шкалу со всеми соответствующими показателями.
• В нижний участок нанесенных градусов надо вставить нитку красного цвета, а в верхний участок понадобится вставить белую нить. Надо скрепить эти детали и аккуратно отрезать все лишнее.

Самодельные картонные градусники благотворно влияют на умственное развитие ребенка. Желательно изготавливать подобную поделку в компании с малышом, привлекая его к процессу.

Как собрать термометр из вольтметра и термопары, смотрите далее.

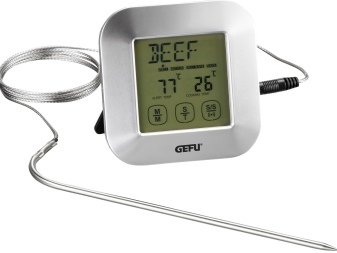

Электронный термометр с выносным датчиком своими руками: принцип работы цифрового устройства, простые схемы

На замену не совсем удобным аналоговым измерителям температуры, в основе работы которых лежит свойство жидкости расширяться и сжиматься, промышленность предложила дискретные устройства.

Эти совсем несложные приборы обладают рядом неоспоримых преимуществ.

Купить измеритель можно практически в любом магазине бытовой или климатической техники, но гораздо интереснее изготовить электронный термометр с выносным датчиком своими руками.

Суть устройства

Термометр, разговорный аналог — градусник, предназначен для измерения температуры окружающей среды. Первое устройство было изобретено в 1714 году немецким физиком Д. Г. Фаренгейтом.

В основе своей конструкции он использовал прозрачную запаянную колбу, внутри которой находился спирт. После в качестве жидкости учёный применил ртуть.

Но шкала аналогового измерителя, существующая и по сей день, была разработана лишь только через 30 лет шведским астрономом и метеорологом Андерс Цельсием. За начальные точки он предложил взять температуру тающего льда и кипения воды.

Интересным фактом является то, что изначально числом 100 была отмечена температура таяния льда, а за ноль взята точка кипения. Впоследствии шкалу «перевернули». По некоторым мнениям это сделал сам Цельсий, по другим — его соотечественники ботаник Линней и астроном Штремер.

Вскоре изготовление ртутных измерителей было широко налажено производством в промышленных масштабах. Со временем ртуть из-за своей ядовитости была заменена на спирт, а затем и вовсе был предложен новый тип устройства — цифровой.

Сегодня, пожалуй, градусник стал неотъемлемым атрибутом любого жилища. По совету Всемирной организации здравоохранения была принята Минаматская конвенция, направленная на постепенный вывод из обихода ртутных градусников.

Согласно ей в 2022 году использование ртути в измерителях будет полностью прекращено.

Поэтому из-за своих отличных характеристик термометр с цифровой схемой практически не имеет конкурентов. Предлагаемые в продаже спиртовые приборы проигрывают ему по точности и удобству восприятия данных.

Электронные модели могут располагаться в любом месте, ведь в контролируемом помещении необходимо расположить только небольшой датчик, подключённый к устройству. Этот тип используется во многих технологических процессах промышленности, например, строительных, аграрных, энергетических. С их помощью контролируется:

• температура воздуха в производственных и жилых зданиях;
• проверка нагрева сыпучих продуктов;
• состояние вязких материалов.

Принцип работы

Перед тем как непосредственно приступить к изготовлению электронного термометра, следует разобраться в принципе его действия и определиться, из каких узлов будет состоять конструкция. Промышленно выпускаемые электронные градусники различаются по своим размерам и назначению. Но все они построены на однотипном принципе действия.

Проводимость материала изменяется в зависимости от температуры окружающей среды. Основываясь на этом и проектируется схема электронного градусника. Так, чаще всего в конструкции применяется термопара.

Это электронный прибор, стоящий из двух сваренных между собой металлов. На поверхности каждого из них имеется контактная площадка, подключённая к измерительной схеме.

При нагревании или охлаждении контактов возникает термоэлектродвижущая сила, появление и изменение которой регистрируется платой электроники.

В устройствах нового поколения вместо термочувствительного элемента используется кремниевый диод. Полупроводниковый радиоэлемент, у которого наблюдается зависимость вольт-амперной характеристики от температурного воздействия. Иными словами, при прямом включении (направление тока от анода к катоду) значение падения напряжения на переходе изменяется в зависимости от нагрева полупроводника.

Обработанные данные выводятся на дисплей, с которого уже визуально снимаются пользователем. Цифровые градусники позволяют измерять изменения температуры в диапазоне от -50 ° С до 100 ° С.

Всего же в конструкции простого термометра можно выделить пять блоков:

1. Датчик — устройство, изменяющее свои параметры в зависимости от величины воздействующей на него температуры.
2. Измерительные провода — используются для выноса датчика и его расположения в различных местах, требующих контроля над температурой. Чаще всего это небольшого сечения в диаметре проводники, даже необязательно экранированные.
3. Плата электроники — содержит блок анализатора, фиксирующий изменения приходящего от датчика сигнала, а затем передающий его на экран.
4. Дисплей — монохромный или цветной экран, предназначенный для отображения данных об измеренной температуре.
5. Блок питания — собирается на типовых для радиоэлектроники интегральных микросхемах. Используется для стабилизации и преобразования питания, подающегося на все узлы платы.

Особенности изготовления

Человеку, увлекающемуся радиолюбительством, сделать электронный термометр своими руками по схеме не доставит трудностей, но в то же время обычному потребителю понадобится иметь хотя бы навыки паяния. Сегодня существует довольно много различных схем, отличающихся как сложностью повторения, так и дефицитностью радиодеталей.

При выборе схемы учитывают характеристики, которые она сможет обеспечить будущему измерительному устройству. В первую очередь — это диапазон измеряемых температур, а во вторую – погрешность. Конструктивно можно собрать проводную и беспроводную модель. При сборке второго типа используется радиомодуль, значительно удорожающий изделие.

Из-за использования чувствительных специализированных микросхем собирать навесным монтажом схему вряд ли получится. Поэтому предварительно изготавливается печатная плата. Делать её лучше из одностороннего фольгированного стеклотекстолита методом «лазерно-утюжной технологии».

Суть метода заключается в том, что с помощью, например, Sprint Layout, рисуется печатная схема устройства и распечатывается в зеркальном отображении в масштабе 1:1 на лазерном принтере.

Затем, приложив отпечатанный рисунок изображением вниз к фольгированному слою, проглаживают чертёж разогретым утюгом. Из-за особенностей тонера изображение линий перенесётся на стеклотекстолит.

Далее плата погружается в ванную с реактивом, например, FeCl3.

В качестве индикатора можно использовать светодиодную матрицу, но лучше приобрести любой монохромный экран. Простой экран можно взять буквально за «копейки», например, подойдёт от старых системных блоков, выполненных в форм-факторе АТ.

Если планируется конструкция с выносным датчиком, то неплохим вариантом будет использование шлейфа с диаметром проводника от 0,3 мм2, но в принципе подойдёт любой провод.

При этом чем вынос датчика больше, тем большего сечения нужен и провод.

В схемотехнике некоторых термометров используются микроконтроллеры. Их применение позволяет упростить электрическую схему и повысить функциональность, но при этом требует навыков программирования и умения загружать прошивку. Для этого понадобится программатор, который можно также спаять самостоятельно, например, для LPT из пяти проводов.

Простой термометр

Конструкция простого термометра состоит всего из трёх деталей и тестера. В качестве датчика температуры в схеме используется LM35. Это интегральный прибор с калиброванным выходом по напряжению.

Амплитуда на выходе датчика пропорциональна температуре. Точность измерений составляет 0,75° C. Запитывать интегральную микросхему можно как от однополярного источника, так и двухполярного.

Предел измерений от -55 ° до 150° C.

В качестве мультиметра можно использовать стрелочный или цифровой прибор. К датчику согласно схеме подключают источник питания. Например, КРОНу или три соединённых последовательно пальчиковых батарейки. Измеритель же подключают к клеммам V и COM и переводят в режим измерения температуры. Потребление датчика при работе не превышает 10 мкА.

Диапазон измерения мультиметра устанавливается на два вольта. Отображённый на экране результат и будет соответствовать измеряемой температуре. Последняя цифра в числе обозначает десятые доли градуса.

При желании устройство можно сделать двухканальным. Для этого дополнительно необходимо будет изготовить механический или электронный переключатель.

Цифровая схема

Одна из самых простых схем состоит всего из нескольких элементов. В основе конструкции лежит использование датчика, выдающего значение температуры в цифровом коде.

Стоимость термодатчика LM 335 не превышает 50 центов, при этом после калибровки его точность измерения составляет от 0,3 ° до 1,5° C. Датчик может измерять температуру от — 40 ° до 100° C. Выпускается он в двух корпусах — TO-92 и SOIC.

В качестве аналога можно использовать отечественную микросхему К1019ЕМ1.

При монтаже длина соединительных проводов может достигать пяти метров. Калибровка схемы осуществляется изменением напряжения, подаваемым на вывод один. Необходимое значение рассчитывается по формуле:

Uвых = Vвых1 * T / To, где:

• Uвых – напряжение на выходе микросхемы;
• Uвых1 – напряжение на выходе при эталонной температуре;
• T и To – измеряемая и эталонная температура.

Напряжение, формирующее выходной сигнал, зависит от температуры, поэтому питание, подающееся на датчик, должно осуществляться от источника тока. Собирается он на двух транзисторах КТ209 и не требует дополнительных настроек. Максимальный ток питания не превышает 5 мА. Увеличение выходного напряжения на 10 мВ соответствует приросту температуры на один градус.

Использование микроконтроллера

Применение в схеме самодельного термометра микроконтроллера подразумевает использование программы, управляющей его работой. В качестве микросхемы применяется ATmega8, а датчика температуры — DS18B20.

В схеме используется небольшое число радиодеталей. Она несложная и не нуждается после сборки в какой-либо наладке. Напряжение питания микроконтроллера составляет пять вольт. Для его стабилизации используется микросхема L7805. Транзисторы можно использовать любые с NPN структурой. В качестве индикатора подойдёт трёхразрядный сегментный дисплей с общим катодом.

Температура устройством может изменяться в интервале от -55 ° до 125º С с шагом в 0,1º С. Погрешность измерения не превышает 0,5º С. Обмен данными между датчиком и микроконтроллером происходит по шине 1-Wire. При большом расстоянии выноса измерительной микросхемы DS18B20 от ATmega8 необходимо подобрать подтягивающее сопротивление. Распаять его лучше непосредственно на вывод датчика.

При программировании все установки микроконтроллера оставляются заводскими, и фьюзы не изменяются. Затем к собранному термометру можно добавить ещё один датчик, а также часы. Но для этого необходимо будет обладать знаниями в программировании, чтобы дописать программный код.

Точный термометр

Применение в качестве датчиков полупроводниковых диодов и транзисторов характеризуется сложностью калибровки показаний, что в итоге приводит к погрешности результата измерений. Поэтому для получения точного результата в качестве измерителя применяется бифилярно намотанная катушка из тонкого проводника, размещённая в цилиндре, имеющем размеры порядка 4х20 мм.

Основой конструкции является микросхема ICL707 и светящийся индикатор. Питание можно подавать от любого источника с выходной амплитудой 12 В. На DA3 собран нормирующий преобразователь, изменяющий своё выходное напряжение в зависимости от сигнала, поступаемого с датчика.

Настройка заключается в выставлении на 36 ноге микросхемы напряжения, равного одному вольту. Делается это с помощью резисторов R3 и R4. Вместо датчика подключают резистор на 100 Ом. Изменением сопротивления R14 устанавливают нули на цифровом индикаторе. После чего устройство готово к измерениям.

Измеритель влажности воздуха своими руками: как самостоятельно собрать гигрометр

Для контроля микроклимата помещения обязательно понадобятся специальные приборы. Это касается и устройства, с помощью которого можно наблюдать за количеством водяных паров, которые могут присутствовать в воздухе.

Согласитесь, ведь не только чрезмерная сухость, но и избыточная влажность негативно сказывается на состоянии здоровья живущих или работающих здесь людей. Так почему бы не попробовать сделать измеритель влажности воздуха своими руками, который поможет для разных ситуаций?

Далее мы расскажем о принципе работы гигрометра, а также приведем инструкцию по самостоятельной сборке нескольких простейших устройств.

Для чего нужен гигрометр?

Вначале надо разобраться с вопросом, зачем вообще может понадобиться измеритель влажности воздуха? В продаже предлагаются готовые приборы для этой цели. Речь идет о гигрометрах, хотя есть и такие люди, которые предпочитают психрометры.

Вот только все привыкли к более простым и понятным приборам. Наиболее практичным и удобным можно назвать первый вариант, так как здесь не приходится заниматься расчетами, чтобы получить точную цифру влажности воздуха.

Можно выбрать механический гигрометр или купить многофункциональное электронное устройство, где помимо уровня влажности отражаются и другие показатели микроклимата в помещении

А ведь показатели влажности воздуха играют важную роль. Если речь идет о человеческом организме, для него этот показатель должен находиться в пределах 40-60%. Но это только в том случае, если речь идет о здоровом человеке.

Когда показатель будет отличаться, окажется ниже, понадобится задействовать специальный увлажнитель. На него придется тратить деньги. В противном случае нужно включать осушитель воздуха, что также потребует лишних финансовых затрат. И окажется очень хорошо, когда уровень влаги в помещении будет регулироваться автоматически.

Измеритель влажности воздуха может понадобиться для самых разных ситуаций.

Не стоит упускать из вида, что излишняя влага или ее недостаточное количество обязательно приносит вред:

• человеческому организму;
• комнатным растениям;
• предметам мебели;
• продуктам питания.

Важно не забывать также и про бытовую технику, которая присутствует практически в любой как городской квартире, так и в частных домах.

Если даже комнатные растения страдают от неправильной влажности, то тем более это напрямую скажется на организме человека

В первую очередь, это касается людей, которые имеют проблемы со своим здоровьем. От уровня влажности в помещении зависит самочувствие. Если влажность воздуха окажется ниже допустимой нормы, даже здоровому человеку будет трудно дышать.

Обязательно наблюдается пересыхание слизистых оболочек. Особенно это важно для тех, кто имеет заболевание, связанное с дыхательными путями: астматикам, страдающих бронхитом и т.д. Не стоит забывать и про сердечные болезни, где также серьезную роль играет влажность воздуха.

Более подробно о влиянии влажности воздуха на здоровье человека читайте далее.

Необходимость измерения влажности

Измеритель влажности может потребоваться как семье, проживающей в небольшой городской квартире, так и для фермерского хозяйства. Особенно это касается тех, кто имеет инкубаторы и занимается разведением птенцов.

Чтобы не покупать этот прибор, его можно постараться изготовить своими руками. В этом нет ничего сложного, легко справится даже тот, кто никогда этим не занимался. Но все же понадобится несколько элементов или готовых устройств. Все зависит от того, какой вариант измерителя будет выбран.

Даже человеческий волос может послужить в качестве элемента, который идеально подойдет для изготовления самодельного прибора, чтобы проводить измерения влажности

Далее мы рассмотрим несколько самодельных вариантов измерителя влажности воздуха, и у каждого имеются свои как преимущества, так и недостатки.

Некоторые устройства сделать очень просто, а вот над другими придется немного повозиться. В итоге удастся узнать точный или приблизительный процент влажности. Все зависит от выбора устройства.

Для того, чтобы самостоятельно собрать более сложные приборы для измерения влажности может потребоваться паяльник, а также другие инструменты.

Сборка самодельных приборов

Не все описанные устройства заслуживают внимания, поэтому отдельно стоит остановиться на тех, которые проще изготовить или дают более точные показания.

Вариант 1 – простейший гигрометр

Многие люди, которые пользуются очками, уже давно обратили внимание на то, что если с холода зайти в теплое помещение, стекла обычно запотевают. Вот только все зависит не только от температуры в комнате, но и от влажности.

В одних случаях стекла становятся практически мокрыми, поэтому их приходится хорошо вытирать салфеткой. А вот в других помещениях они очень быстро и сами высыхают.

По этому же принципу устроен и самодельный прибор из подручных средств, с помощью которого удастся определить влажность воздуха в помещении. Только показания окажутся не точными, а приблизительными.

Для этой цели потребуется следующее:

• обычный прозрачный стакан;
• немного чистой воды;
• холодильник.

Также нужно учитывать, что это окажется одноразовый прибор, и чтобы через время снова узнать показания влажности, этот эксперимент придется снова повторить.

Берется обычный стеклянный стакан и в него наливается вода. Для этой цели можно использовать и рюмку. Нужно наполнить сосуд практически полностью. Затем его необходимо поместить в холодильник.

Там он должен находиться несколько часов при температуре от 3-х до 5 °С

Затем стакан с водой вынимаем из холодильника и устанавливаем в помещении, где необходимо проверить уровень влажности.

Только ставить его надо подальше от обогревательных приборов, иначе это даст совсем неточные результаты.

На стакане заметен не просто конденсат, а стекающие капли. Это означает повышенный процент влажности в помещении, где проводятся измерения.

Как правило, в результате такого простого и доступного эксперимента можно получить один из 3-х вариантов:

1. Когда в помещении воздух окажется пересушенным, и в нем недостаточный процент влажности, в течение 5-8 минут на стенках стакана будет наблюдаться конденсат, который начнет постепенно исчезать.
2. Если в комнате наблюдается избыток влаги, сосуд через 5-8 минут покроется уже не конденсатом, а каплями, которые будут стекать вниз по стенкам.
3. Но когда на стенках стакана не окажется ни конденсата, ни капель воды, это свидетельствует о том, что в помещении нормальный вариант влажности.

Какой процент влажности воздуха – это уже не удастся сказать с точностью. Можно констатировать только одно: он понижен, превышен или речь идет о приемлемом показании.

Вариант 2 – устройство из природных материалов

Не все знают, что практически все растения тем или иным способом реагируют на влажность воздуха. Чтобы самостоятельно изготовить измеритель из природных материалов, совсем необязательно уметь «читать» поведение растений, надо быть только внимательным.

Процент влажности воздуха легко определить по шишкам. Они могут как закрываться, так и открывать свои лепестки. И это относится даже к ситуации, если сорвать шишки и занести их себе в дом

Шишка обязательно реагирует на изменение влажности как на улице, так и в помещении. Надо просто понаблюдать за ее чешуйками.

Для проведения эксперимента понадобится еще небольшой кусок фанеры. В ее центре крепится шишка, что можно сделать как при помощи гвоздя, так и воспользовавшись скотчем.

Если шишка раскрыла полностью свои чешуйки, то это говорит о недостаточной влажности окружающей среды. В случае с нормальной влажностью чешуйки останутся закрытыми

Только здесь придется понаблюдать, с какой скоростью будут раскрываться чешуйки:

• если быстро, тогда влажности в воздухе недостаточно;
• когда кончики поднимаются вверх, ощущается избыток влаги;
• если чешуйки долго не меняют своего положения, это говорит о том, что все в порядке.

В последнем случае микроклимат в помещении соответствует средним показаниям. Но и в этой ситуации, используя такой эксперимент, точные данные не удастся получить.

Вариант 3 – гигрометр из салфетки

Самый простой домашний гигрометр удастся изготовить из подручных средств. Он уже окажется более точным, потому что в этом случае используется самодельная шкала показаний. Только ее нужно правильно настраивать.

Для создания самоделки понадобятся:

• белая простая салфетка;
• кусок фанеры;
• несколько гвоздей;
• проволока длиной 3-4 см.

Также надо найти и клей, с помощью которого к фанере приклеивается бумажная салфетка, чтобы она не двигалась.

С обоих концов закрепленной салфетки в фанеру забивается 2 гвоздя. Потом к салфетке крепится 2 куска проволоки. Но один из них обязательно прикрепляется и к гвоздю. Он будет выполнять роль стрелки.

Принцип такого гигрометра устроен на том, что бумажная салфетка способна впитывать в себя влагу, которая находится в воздухе. Это приводит к изменению ее состояния

Для точности измерений вначале нужно использовать и настоящий механический гигрометр, чтобы на фанере нарисовать соответствующую шкалу. Этот самодельный прибор удастся использовать и в дальнейшем, он точно не будет одноразовым.

Проволока, прикрепленная одной стороной к гвоздю, а второй – к салфетке, будет двигаться, если влажность в помещении начнет изменяться. Чтобы убедиться в этом, достаточно такое устройство установить на кухне в момент приготовления пищи.

Предлагается еще и аналог волосяного устройства для измерения нужных показаний относительной влажности воздуха. Но оно имеет свои недостатки. Во-первых, на его изготовление понадобится значительно больше разных материалов.

А во-вторых, потребуется потратить время. Третья проблема заключается в том, что понадобится длинный волос не менее 40-50 см. Здесь все основано на том, что человеческий волос хорошо реагирует на любые изменения влажности воздуха. Намного проще самостоятельно изготовить такой прибор как психрометр.

Вариант 4 – самодельный психометр

Хотя на изготовление психрометрического прибора понадобится время, но зато такое устройство будет выдавать более точные показания.

Схематическое изображение изготовления точного психрометра для измерения влажности воздуха, где помимо двух термометров понадобится еще несколько простых конструкционных элементов

При его изготовлении не обойтись без нескольких важных элементов:

• двух ртутных или спиртовых термометров;
• стеклянной баночки с дистиллированной водой;
• небольшого куска хлопчатобумажной ткани;
• фанерной доски небольшого размера;
• нескольких шурупов и нити.

Берутся термометры для измерения температуры. Их необходимо прикрепить к доске таким образом, чтобы они находились в вертикальном положении, но обязательно параллельно друг ко другу. Для этого помимо доски могут потребоваться и деревянные планки.

А дальше потребуется запитать влагой один из термометров. Под него устанавливается колба или пузырек, где находится дистиллированная вода. Затем берется полоска ткани и ею обматывается ртутный шарик.

Если это спиртовой термометр, тогда эта процедура проделывается с его баллончиком. Чтобы обмотанная часть со временем не распустилась, ее необходимо обвязать нитью. А затем свободный конец ткани помещается в сосуд с водой на глубину 5-6 мм.

Это устройство по своему принципу работы практически такое же, как и  обычный психрометрический гигрометр. Вот только чтобы пользоваться им, необходимо сразу составить таблицу. Здесь понадобится сравнивать показания каждого термометра и делать определенные вычисления.

Самодельный гигрометр из термометров прослужит дольше, если его хорошо закрепить на подставке, поэтому этим вопросом стоит озаботиться еще на этапе подготовки материалов подставки

Берется во внимание показания как «сухого», так и «влажного» прибора и уже благодаря сделанным вычислениям удастся определить уровень влажности в помещении. Такое самодельное устройство выгодно тем, что удается получать более точные и правильные показания.

Вариант 5 – сложные датчики влажности

Можно изготовить и более сложный датчик влажности воздуха своими руками, и здесь уже понадобится паяльник и несколько определенных элементов. Сложности в изготовлении не будет в том случае, если делать все правильно.

Необходимо использовать пластинку фольгированного стеклотекстолита. Здесь понадобится изобразить 2 контактные площадки.

Только они обязательно должны быть полностью изолированы, чтобы ничем не соприкасались друг с другом

После этого к контактным площадкам надежно припаивается два проводка.

Затем надо капнуть капельку туши, используемой для рисования. Уровень влажности будет измеряться по сопротивлению кляксы, которая должна засохнуть.

Если сопротивление увеличивается, это говорит о повышенном проценте влажности. Но когда оно уменьшается, тогда все говорит о недостаточном уровне влаги в воздухе.

Хороший мастер такой прибор сумеет изготовить из дерева. Подобная самоделка может служить даже украшением интерьера. Вот только здесь имеются некоторые негативные моменты.

Первый минус в том, что понадобится специальная еловая древесина. А второй негативный момент заключается в наличии хорошей мастерской с циркуляционной, ленточной пилой и сверлильным станком (может подойти и электрическая дрель). Поэтому такой вариант самодельного гигрометра также можно назвать сложным.

Выводы и полезное видео по теме

Пример изготовления волосяного гигрометра своими руками:

О том, как сделать психометр в домашних условиях пойдет речь в следующем видеоролике:

Все описанные способы изготовления приборов для измерения влажности воздуха относятся к простым, где все удастся сделать своими руками. Можно самостоятельно смастерить даже электронный прибор. Но здесь потребуется плата управления и другие электронные элементы.

Не у всех получится создать такое устройство, хотя оно будет давать более точные показания. Из всех перечисленных выше описаний самым выгодным можно назвать психрометр из термометров. Его изготовление не представляет большой сложности.

А приходилось ли вам заниматься сооружением самодельного гигрометра? Пожалуйста, расскажите нашим читателям о том, какой прибор получилось соорудить и были ли сложности при этом. Оставляйте свои комментарии, делитесь фото собственных самоделок – блок для связи расположен ниже.
