В самый неподходящий момент перестал работать спидометр. Проблема банальная, но неприятная, особенно, в момент длительного путешествия. Как определить причину и можно ли решить проблему самостоятельно? Разберем самые распространенные причины и возможные способы устранения.
Самые распространенные поломки
Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Причины поломок у механических и электронных спидометров различаются.
Механический
Механические приборы делятся на виды:
- стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
- ленточные — окрашенная лента на размеченной шкале показывает скорость;
- барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.
Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь, трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.
Неисправности
Причиной выхода из строя механического спидометра может быть:
- залипание стрелки;
- износ шестеренок;
- обрыв тросика;
- окисление контактов и разрыв соединительных проводов;
- выход из строя электронной системы приборной панели.
Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.
Электронный
Возможные проблемы выхода из строя:
- нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
- разъединение проводов и нарушение их целостности;
- окисленные или грязные разъемы;
- блокирование системы, неверно установленный чип-тюнинг.
Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.
Как установить причину
Для определения причины поломки спидометра следует проводить поэтапную диагностику всех составляющих компонентов:
- замена предохранителя F19. Перед заменой следует установить причину его сгорания. Возможно, она кроется в коротком замыкании системы электропроводки;
- проверить контакты на предмет следов окисления. При необходимости очистить от налета и грязи;
- провести прозвон проводов при помощи мультиметра;
- произвести замену датчика или индикатора;
- осуществить замену прибора или приборной панели на заведомо исправную.
Крепление isofix для автокресла
Порой новая приборная панель обходится значительно дешевле замены вышедших из строя элементов.
Ремонт
В зависимости от выявленных повреждений следует осуществлять ремонт.
Датчик
Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.
Оборвался трос
При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.
Если при работе слышен стук или вибрация, то причины вызваны:
- неверным присоединением гибкого вала;
- плохим закреплением гайки;
- отсутствием смазки на тросе;
- попаданием грязи в посадочное место под трос.
Важно! Новый трос, в случае замены, должен соответствовать по всем параметрам старому.
Проводка
Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.
Шестеренки
В основном шестерни выполняются из пластмассы, что приводит к истиранию зубьев или их слому. Если они сломались, то слышен звук похожий на жужжание. Заменить их несложно, достаточно снять приборную панель и произвести замену.
Не всегда собственными силами можно справиться с поломкой. Иногда требуется более глубокая диагностика с бортовым компьютером и привлечением профессионалов.
Почему не работает спидометр?
Спидометр, как следует из названия, показывает скорость автомобиля. Соблюдение скоростного режима важно не только для того, чтобы избежать штрафов, но и для совершения безопасных поворотов и других маневров. Чем выше скорость, тем большим должен быть радиус безопасного поворота. Если радиус меньше необходимого, велика вероятность ухода машины в занос и опрокидывания автомобиля. Поэтому исправность спидометра так же важна, как и качественная работа рулевого управления или тормозной системы.
Как работает спидометр
Существуют две основные модификации спидометров:
- механические;
- электронные.
Принцип работы механического спидометра заключается в трансформации скорости вращения вала в энергию, которая сдвигает стрелку.
Привод спидометра расположен в механической или автоматической коробке переключения передач и соединен с индикатором с помощью гибкого защищенного металлическим кожухом троса.
Наконечники обеих сторон тросика выполнены в виде четырехгранника, благодаря чему эффективно передают вращение от привода к индикатору. Механический спидометр всегда соединен с одометром (индикатором пробега автомобиля) и составляет с ним единый блок.
Принцип работы электронного спидометра заключается в датчике, который вырабатывает импульсы определенной частоты и длительности (зависит от скорости автомобиля).
Датчик присоединен либо к отдельному электронному спидометру, либо к бортовому компьютеру.
И компьютер и спидометр выполняют одинаковую функцию – подсчитывают количество импульсов за единицу времени и преобразуют значение в понятные километры или мили в час.
Неисправности спидометров
Чаще всего встречаются следующие неисправности:
- обрыв или повреждение тросика;
- соскакивание наконечника тросика с ведомой шестерни;
- неисправность механического или электронного индикатора;
- неисправность датчика импульсов;
- плохой контакт или обрыв провода, который соединяет датчик и индикатор или компьютер.
Видео — Как починить спидометр
Диагностика и ремонт механического спидометра
- Для диагностики вам понадобятся:
- моторчик на 12 Вольт;
- плоская и крестовая отвертки;
- фонарик; домкраты и подставки;
- инструкция по ремонту или обслуживанию вашего автомобиля.
Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата.
О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины.
Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора.
Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.
Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат).
Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить.
Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.
Диагностика и ремонт электронного спидометра
Для диагностики и ремонта вам понадобятся:
- плоская и крестовая отвертка;
- тестер;
- набор ключей;
- сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).
Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля.
Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора.
Заведите двигатель и включите 1 передачу.
Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ).
Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра).
Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.
Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты.
Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена.
Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.
Не работает спидометр – возможные источники проблемы
Для нормальной эксплуатации автомобиля необходимо, чтобы все основные приборы работали нормально. Важно выполнять качественное обслуживание транспортного средства и вовремя устранять неполадки, которые периодически возникают даже у самых надежных и дорогостоящих автомобилей.
Одной из распространенных и весьма досадных проблем можно назвать отсутствие работы спидометра и одометра. Не зная скорости, можно ненароком нарушить правила дорожного движения, а большое количество камер автоматической фиксации и постов ДПС на дороге не оставят это без внимания.
Помните, что нерабочий спидометр никак не может быть оправданием для превышения скорости. Если же не работает еще и счетчик километров, вы не сможете нормально обслуживать автомобиль и обеспечивать его адекватную эксплуатацию.
Регулярное обслуживание проводится по пробегу, так что знать количество преодоленных километров просто необходимо.
Такие неполадки, как отсутствие нормальной работы спидометра, значительно снижают качество эксплуатации автомобиля. В большинстве случаев владельцы автомобиля сразу же обращают внимание на эту неполадку и исправляют проблему. Но без нормальной диагностики такая проблема может превратиться в настоящую финансовую трагедию.
Учитывая высокую стоимость запчастей и узлов для современных автомобилей, лучше провести детальную диагностику всех возможных неполадок, которые привели к отсутствию показаний спидометра, а затем могут вызвать и прочие проблемы.
Оказывается, таких неполадок может быть достаточно много, так что детальное изучение проблемы лучше всего проводить на специализированной станции технического обслуживания.
Поломка приборной панели — первое, о чем вы задумаетесь
Главной неполадкой, о которой задумывается большинство водителей при отсутствии показания спидометра и одометра, является поломка самой приборной панели.
Возможно, в спидометре сломались какие-то пластиковые шестерни, которые столь ненадежны, а от одометра отошло крепление разъема. Причин неполадок и вправду может быть очень много, каждая причина обладает своей особенностью проявления.
Но зачастую виновником отсутствия показания спидометра не является сама приборная панель. Этот элемент может сломаться по нескольким важным причинам:
- давно проявившаяся неполадка, которая не находила нормального решения и достаточно качественной диагностики;
- одновременно с прекращением показа скорости и пройденных километров пропала и подсветка приборной панели;
- провода от старости и сложных условий эксплуатации перетерлись и закоротили, создав локальное короткое замыкание;
- в щиток приборов попала вода, электронный механизм не выдержал такого испытания и перестал нормально функционировать;
- во время эксплуатации автомобиля от щитка приборов исходит определенный звук, схожи с жужжанием (сломались шестеренки);
- на механических старых спидометрах нередко выходит из строя крепление тросика, идущего на панель от коробки передач.
Такие проблемы все имеют довольно простое решение, но зачастую владельцы автомобилей принимают решение замены как минимум спидометра, как максимум — всей приборной панели. Это обходится очень дорого даже для старого отечественного авто, так как приборы всегда стоили немало.
Интересно, что после выполнения всех действий по замене и установке нового спидометра или даже изготовленной на заводе панели приборов, только извлеченной из заводской упаковки, не всегда вы получите нужные результаты.
Ожидаемая работа спидометра может так и не начаться по многим причинам, включая оговоренные ниже особенности.
Выход из строя датчика скорости в коробке передач
В большинстве автомобилей стоит один датчик скорости, который находится в коробке передач.
Раньше здесь располагался определенный моторчик, который крутил трос скорости, уходящий на спидометр, а скорость его вращения зависела от частоты вращения колесных полуосей или прочих показателей.
Сегодня в коробки передач устанавливают электронные датчики скорости, которые безошибочно определяют скоростной режим и передают его по системе проводом на спидометр и одометр для подсчета пройденных километров. Но на деле оказывается, что датчик легко может сломаться по таким причинам:
- слишком длительная служба — у каждого электронного прибора есть свой срок действия, даже у самого качественного;
- физические и механические влияния, что-то могло упасть случайно на датчик, повредить его соединения;
- пересыхание проводов или просто отошедшие контакты, которые не дают прибору нормально работать;
- сложные условия эксплуатации, повышенная влажность и постоянное загрязнение подкапотного пространства;
- установка некачественного прибора, покупка неоригинального датчика скорости без нужных качеств и характеристик;
- приобретение прибора с другими техническими характеристиками, не подходящего для вашей модели автомобиля.
Поломка датчика может сначала ознаменоваться прекращением подсчета километров на одометре, а со временем прекращением демонстрации скорости. Возможно, оба процесса произойдут одновременно. Бывают случаи, когда одометр продолжает работать, а скорость спидометр не демонстрирует.
В любой случае, необходимо заменить этот датчик, чтобы получить нормальную работу спидометра. Это главная причина выхода из строя одометра и спидометра во всех автомобилях современного типа.
Так что первым делом стоит проверить именно эту деталь, не заменяя без необходимости все остальные технических узлы и элементы авто.
Прочие причины неполадки и пути их решения
Можно найти десятки вариантов проблем, которые также вызывают неадекватную реакцию спидометра. К примеру, если в системе приборного щитка вылетела одна из десятков пластиковых шестерен, придется отвезти авто к мастеру, поскольку самостоятельно приборную панель лучше не разбирать.
Также вполне может быть, что где-то в цепи электрической системы перетерся проводок, который будет крайне сложно найти, и замена датчиков скорости и панелей приборов ничего не даст. В таком случае авто необходимо предоставить на ремонт электрику, чтобы тот оценил все параметры и выполнил ремонт.
Возможны и следующие причины неполадки:
- механизм стрелки демонстрации скорости просто заклинило в определенной положении, придется выполнить ремонт спидометра;
- после скрутки пробега на механическом спидометре произошла поломка шестеренок, перестали считаться пройденные километры;
- при попытке сматывания пробега на электронном спидометре произошло блокирование системы, загорелся Check Engine;
- виной всему может быть бортовой компьютер, который обрабатывает информацию от датчика и передает ее на щиток приборов;
- нередко проблемы возникают при попытке самостоятельно изменить параметры автомобиля проведением различных работ;
- чип-тюнинг и различные вмешательства в работу бортового компьютера могут вылезти непредсказуемыми проблемами.
Вот такие неполадки могут вызвать проблему, когда спидометр не показывает скорость и не считает километры. Так что здесь точно невозможно выделить какую-нибудь одну неполадку, которая точно бы отвечала проблеме и осталась одной из главных и самых распространенных причин поломки спидометра и одометра.
Ваш автомобиль может перестать считать километры и показывать скорость даже сразу же после выезда из автосалона, и в таком случае все проблемы устранят дилеры по гарантии. Но самостоятельно разбираться с неполадкой и пытаться ее излечить своими руками не следует.
Так вы сможете только навредить автомобилю и получить дополнительные поводы поездки в диагностический и ремонтный сервис. Смотрите видео с решением проблемы датчика скорости на Рено Логан:
Подводим итоги
Существуют буквально десятки вариантов неполадки, которая вызвала отсутствие нормальной работы спидометра. Если вы хотите узнать, что конкретно стало причиной, придется проводить диагностику или проверить самые распространенные причины выхода из строя спидометра.
Нередко оказывается, что именно датчик скорости на коробке передач выходит из строя или обрывается из электрической цепи автомобиля.
Как бы там ни было, намного лучше доверить восстановление автомобиля специалистам, которые подключат компьютерное оборудование и проведут диагностику всех элементов транспорта для выяснения реально существующих неполадок.
После диагностики можно выполнить ремонт, который зачастую при данной неполадке будет достаточно простым. Чтобы ремонтные работы прошли без сложностей, выявление проблемы должно быть на сто процентов правильным и беспрекословным.
Для этого достаточно обратиться на СТО с качественным диагностическим оборудованием и специализированными инструментами для выполнения ремонтных работ. С такой поддержкой и помощью вы сможете отремонтировать автомобиль за считанные часы и продолжить его эксплуатацию в полной исправности.
А вы сталкивались с такой проблемой, как неработающий спидометр?
Принцип работы электронного спидометра и почему он не работает
Спидометр – устройство, предназначенное для измерения скорости движения автомобиля. В современном автомобилестроении используется преимущественно электронная разновидность прибора.
- Отечественная автомобильная промышленность начала применять электронный спидометр с момента выпуска ВАЗ-2110, в основе системы питания которой лежал инжектор.
- Поэтому, если не работает спидометр даже на относительно старых автомобилях, причину следует искать в элементах электропроводки.
- Система измерения скорости в современном авто включает в себя такие элементы, как:
- Датчик скорости, устанавливаемый в КПП;
- Электронный блок управления двигателем;
- Табло спидометра на панели приборов;
- Электропроводка.
Во время работы двигателя и КПП, датчик снимает с выходного вала коробки передач информацию о частоте его вращения, и передает ее в ЭБУ в виде электрических импульсов. Чем выше оказывается скорость автомобиля, тем короче промежуток времени между сигналами датчика.
Электронный блок управления вычисляет скорость машины на основе частоты получаемых импульсов. В этом заключается принцип работы спидометра электронного типа. Параллельно с коррекцией режимов работы двигателя, блок управления передает информацию о скорости движения авто на спидометр и диагностическую колодку.
При наличии маршрутного компьютера с «К» вывода ДК данные о скорости могут дублироваться на его табло.
Причины неисправности спидометра
Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:
- Отказ датчика скорости;
- Повреждение электропроводки;
- Окисление «массовых» контактов;
- Неисправность самого спидометра;
- Неисправность ЭБУ;
- Некорректный монтаж панели приборов после снятия.
Как правило, других причин неисправности не обнаруживается. Порой отказ прибора бывает обусловлен сгоранием предохранителя электрических цепей, отвечающих за работу приборной панели. Однако данную проблему можно отнести к разряду неисправностей электропроводки.
Диагностическим признаком разрушения предохранителя F19 является:
- Отказ всей панели приборов;
- Отказ диагностического блока;
- Отказ системы автоматической блокировки дверей;
- Отказ ламп заднего хода.
Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.
Диагностика
Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.
Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».
Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС.
При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься.
Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.
В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.
Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.
Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.
Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.
В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.
Ремонт
Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:
Датчик скорости
- Очистить от загрязнений;
- Очистить контакты колодки от коррозии и окислов;
- Если вышеописанные меры не помогли, осуществляется замена датчика.
Электропроводка
- Проверить и очистить «массовые» контакты;
- Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
- Закрыть изоляционной лентой места повреждения оплетки;
- Заменить вышедшие из строя предохранители;
- Очистить от окислов и коррозии контакты колодок.
Спидометр
Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.
Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.
Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.
Перестал работать спидометр — что делать?

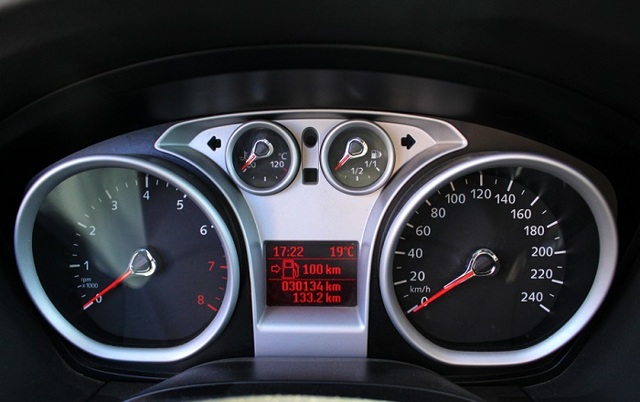

Главный элемент панели приборов любого автомобиля – спидометр. Точное определение быстроты движения необходимо, чтобы водитель мог маневрировать максимально безопасно.
Без этого устройства легко нарушить скоростной режим, что приведет к назначению административного наказания.
Но как быть, если спидометр вышел из строя во время путешествия? Как в этом случае предписывает поступать закон?
Спидометр в ПДД
Пункт 2.3.1 Правил дорожного движения гласит, что перед тем, как тронуться с места, водитель техники обязан позаботиться об ее исправности.
Состояние автомобиля должно соответствовать требованиям действующих нормативов. Неисправность спидометра входит в утвержденный Правительством РФ перечень недопустимых поломок.
Это означает, что если прибор вышел из строя, эксплуатация машины запрещается.
За пренебрежение данным правилом частью 1 статьи 12.5 КоАП РФ предусмотрены санкции в виде штрафа (500 рублей) или предупреждения. Означает ли это, что при возникновении неисправности в дороге проблемы с инспекторами ГИБДД неизбежны?
Действия водителя
В случае поломки тормозной системы, узла рулевого управления, осветительных приборов (ночью) или левого стеклоочистителя (в дождь или сильный снегопад) продолжать движение категорически запрещается.
В таких ситуациях водителю придется либо вызывать эвакуатор, либо (при непогоде) дождаться полного прекращения осадков.
А вот при возникновении иных неисправностей, в том числе при выходе из строя спидометра, автомобилист обязан попытаться устранить их своими силами.
Самая частая причина поломки электронного прибора – «сгоревший» предохранитель. Контакты, на которые они устанавливаются, могут покрываться нагаром. Из-за недостаточной площади соприкосновения металлических поверхностей появляются искры, происходит перегрев элемента. Также часто плавятся дешевые предохранители низкого качества.
Для очистки контактов потребуется специальное средство в виде спрея. Многие автолюбители советуют использовать вместе с ним обыкновенную зубную щетку. Если необходимых предметов под рукой не оказалось, придется просто заменить элемент, отложив процедуру чистки до возвращения домой.
А если поломка более серьезна? Не каждый водитель обладает познаниями в автомеханике. При невозможности устранения неисправностей ПДД разрешают проследовать до ближайшей СТО, соблюдая максимальную осторожность. Если у водителя есть навигатор, можно ориентироваться по тем скоростным значениям, которые он выдаст.
Источник изображения: shtrafy-gibdd.ru
Как говорить инспектору ДПС?
Если «гаишники» все же остановили автомобиль и обратили внимание на поломку, нужно сохранять спокойствие. Необходимо аргументировано объяснить стражу порядка, почему устранить неисправность в дороге не представилось возможным.
Нужно сообщить, что спидометр только что вышел из строя, после чего был проверен блок предохранителей, и выяснилось, что причина не в нем.
Если известен адрес СТО, следует назвать его и сказать, что вы держите путь именно туда, приняв все возможные меры предосторожности.
Ни один адекватный инспектор не станет в подобном случае составлять протокол. Если же страж порядка оказался излишне принципиальным и все-таки задокументировал нарушение, необходимо написать в протоколе фразу «не согласен». Далее нужно указать, что именно было сделано для устранения неполадки. Стандартный бланк содержит достаточно места, чтобы вместить несколько предложений.
При обжаловании постановления судья с большой долей вероятности займет сторону водителя. А сотрудника ГИБДД, незаконно вынесшего документ, после этого неизбежно будет ждать дисциплинарное взыскание.
Источник: РуДороги.ру
Перестал работать спидометр: причины, диагностика
30 декабрь 2014 Лада.Онлайн 104 810 61
Спидометр предназначен для определения мгновенной скорости транспортного средства. Если спидометр не работает, то ездить на автомобиле запрещено правилами дорожного движения. Статья посвящена решению проблемы, когда стрелка скорости автомобиля лежит на нуле, беспорядочно прыгает и дергается или ее показания неверные.
На автомобилях Лада Гранта, Лада Калина (2 и 1 поколения) и Лада Приора неисправности в работе спидометра решаются аналогичными способами.
Признаки
Неисправность спидометра будет проявляться практически одинаково не только для автомобилей марки Лада, но и для других авто. Основные признаки, по которым практически безошибочно можно распознать поломку прибора:
Чистка топливной системы дизеля
- стрелка спидометра постоянно указывает на ноль, беспорядочно дергается или зависает;
- то же самое может происходить и со стрелкой, показывающей уровень топлива;
- скорость автомобиля изменить невозможно;
- прибор отключается во время езды;
- исчезла или значительно уменьшилась тяга;
- без причины загорается индикатор ЭУР (в этом случае руль становится слишком тяжелым или наоборот легким);
- расход топлива возрос;
- одометр дает неправильную информацию о пройденном километраже;
- горит лампочка, говорящая о необходимости проверки двигателя;
- снижение мощности, а также неровная работа на холостом ходу вплоть до самовыключения двигателя (при этом плохая работа в других режимах зачастую имеет иную причину).
Причины
В подавляющем большинстве случаев к неисправности спидометра приводит поломка датчика скорости. Отказ ДС, в свою очередь, может произойти от нарушения герметичности
корпуса и попадания в него масла, пыли или воды. Иногда проблема кроется в приборной панели. В таком случае чаще всего необходима замена, опытные автолюбители могут произвести ремонт. Следует помнить, что ремонтировать или менять панель нужно полностью, а не только отдельную ее часть.
Самые распространенные поломки
Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Причины поломок у механических и электронных спидометров различаются.
Механический
Механические приборы делятся на виды:
- стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
- ленточные — окрашенная лента на размеченной шкале показывает скорость;
- барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.
До сих пор в автомобилях встречаются спидометры стрелочного типа. Состоят они из червячного узла с вращающейся шестерней, тросиковым приводом, магнитного элемента. Сопутствующим элементом, соединенным с тросиком, является одометр, который считает километраж.
Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь, трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.
Неисправности
Причиной выхода из строя механического спидометра может быть:
- залипание стрелки;
- износ шестеренок;
- обрыв тросика;
- окисление контактов и разрыв соединительных проводов;
- выход из строя электронной системы приборной панели.
Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.
Электронный
Отсутствие механической связи между показаниями приборной панели и вторичной валом коробки передач характеризует электронный спидометр. Работа осуществляется при помощи датчиков: оптоэлектронного и безтросового.
Возможные проблемы выхода из строя:
- нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
- разъединение проводов и нарушение их целостности;
- окисленные или грязные разъемы;
- блокирование системы, неверно установленный чип-тюнинг.
Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.
Ремонт
Без правильного определения причины поломки ремонт невозможен. Поэтому лишний раз убедитесь в том, что провели тщательную диагностику.
Для починки в большинстве случаев необходимо снять датчик скорости. Если проблема в нем, сначала его чистят и просушивают, затем ставят на место и проверяют. Рекомендуется, помимо этого, провести проверку с временным подключением работающего датчика.
Как акпп адаптируют к двигателю
Внимательно осмотрите все контактные соединения – если они покрыты грязью или ржавчиной, возможно, это и стало причиной поломки спидометра. В таком случае их необходимо почистить.
Если причина в перетертом или пересохшем тросике спидометра, то придется заменить или смазать его соответственно.
Не работает спидометр, замена датчика скорости в Лада Калина, фото и видео инструкция
На ремонте у нас находится автомобиль Лада Калина, у которого перестал работать спидометр. Попробуем исправить эту проблему своими руками.
- В первую очередь необходимо провести небольшую диагностику, которую может сделать каждый, для этого зажимаем кнопку и включаем зажигание:
- Включается режим самодиагностики панели приборов, мы видим что стрелка рабочая, значит необходимо проверить датчик скорости и его проводку. Для этого мы снимаем патрубок впускного коллектора:
- Дотягиваем до картера коробки передач, там располагается датчик и сдёрнуть с него разъём:
Проверяем питание на датчик. Для проверки сигнала был использован цифровой осциллограф.
Что самое любопытное, старый датчик у нас оказался рабочим, у него была проблема в разъёме, а вот новый был с браком и не работал! Поэтому очень важно проверить такие детали перед установкой, иначе пришлось бы потратить много времени и сил прежде чем удалось бы выяснить реальную причину неработающего спидометра.
- Видео замена датчика скорости, не работает спидометр в Лада Калина:
- Резервное видео как заменить датчик скорости, почему не работает спидометр в Ладе Калине:
- Прочитано раз: 342; За сегодня: 1
- remontautohelp.ru
Замена ДС
Сменить неисправный датчик скорости легко. С этой операцией легко может справиться даже начинающий автомобилист. Если автомобиль имеет 16-клапанным двигателем, то вся процедура занимает не более получаса и не требует специальных приспособлений. При 8-клапанном силовом агрегате, необходимо сначала снять гофру, которая подсоединена к воздушному фильтру.
Замерзла зимняя незамерзайка в машине: советы водителей
Датчик прикреплен к коробке переключения передач. Он находится рядом с приводом спидометра. Для того чтобы его снять, вам понадобится гаечный ключ.
Ход действий таков
- Отключите зажигание.
- Снимите воздушный фильтр. Так будет легче добраться до ДС.
- При помощи ключа открутите винт, которым крепится устройство. Слегка подденьте его отверткой и снимите.
- Проведите внимательный осмотр коробки передач. Если на ней вы увидели маслянистые пятна – это сигнал того, что необходимо заменить уплотнительное кольцо.
- Установите новый датчик.
- Осуществите сборку в обратной последовательности.
Обратите внимание на внешний вид датчика. В данной модели автомобиля Лада он имеет свой номер, причем учитываются только первые четыре цифры (например, родной датчик Лады Калины имеет номер 1118). При выборе ДС для замены необходимо найти прибор с идентичным кодом.
Автомобиль Лада Калина имеет срок гарантии 6 лет. Если он еще не истек, не рекомендуется производить даже мелкие ремонтные работы самостоятельно. Но если время действия гарантии прошло, вы без особых усилий сможете починить спидометр.
К неисправности спидометра нужно относиться серьезно. Ведь этот прибор необходим не только для отображения скорости. Все механизмы автомобиля работают в системе, и выход из строя одного из них неминуемо повлечет за собой поломку других.
Не работает спидометр на Лада Калина: причины, неисправности
Часто от владельцев автомобиля Лада Калина можно услышать то, что перестал работать спидометр. Наиболее распространенной причиной этого является неисправность датчика скорости. В результате стрелка спидометра может прыгать по шкале или же просто находиться в недвижимом состоянии. Также она может часто зависать.
На видео замена датчика скорости (это основная поломка):
Основные симптомы и причины поломки
Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!
Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте. Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль.
Также в некоторых случаях может загораться датчик, который сигнализирует о неисправности усилителя руля. Тут, казалось бы, нет ничего общего в этих неисправностях, но скорость автомобиля уже давно измеряет электроника.
Датчик скорости
Датчик скорости на Калину находится в подкапотном пространстве
Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.
На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.
Артикулы
- 1118-3843010.
- 1118-3843010-02.
- 1118-3843010-04.
1118-3843010-04 — самый распространённый артикул датчика скорости
Симптомы поломки датчика скорости
Менять датчик надо при таких неисправностях:
- Стрелка спидометра прыгает или замерла.
- Не считается километраж.
- Не работает усилитель руля.
- Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
- Горит лампочка, которая говорит о том, что надо проверить мотор.
Способы ремонта
Осмотр разъёма датчика скорости
Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.
Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач
Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.
Замена датчика
Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:
Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.
Поломка самого спидометра (щиток приборов)
Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.
Выводы
Если у автомобиля уже кончилась гарантия, то попробуйте сами заменить датчик скорости, но перед этим проверьте тестером сигналы на его контактах. В этом нет ничего сложного, а большинство датчиков можно проверить самому!
carfrance.ru
