Микроволновый датчик движения: принцип работы датчика СВЧ, характеристики, преимущества, недостатки, монтаж - Портал bigamotor.ru

Время чтения: 7 минут(ы)

Владельцы домов, квартир, учреждений и предприятий сталкиваются с необходимостью обеспечить свои постройки надлежащим уровнем безопасности. В такой ситуации по периметру устанавливают устройства, которые могут контролировать проникновение или появление других объектов как снаружи, так и внутри.

Отличными и недорогими помощниками в таком деле станут микроволновые датчики, которые просты в работе, обслуживании, одновременно не дорого стоят.

Если вы тоже задались вопросом приобретения подобного аппарата, вам необходимо изначально узнать все плюсы и минусы таких устройств.

А в этом вам поможет статья, в которой мы рассматриваем не только положительные и отрицательные стороны, но и нюансы использования.

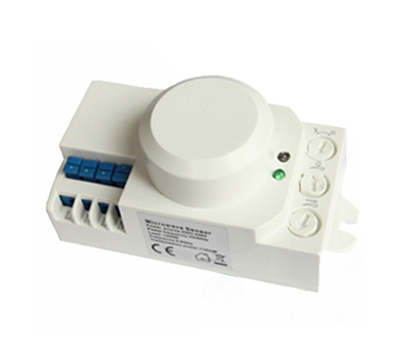

Что из себя представляют микроволновые датчики движения?

Зачем вам нужен такой аппарат? Что дает микроволновой датчик? Так ли он необходим, как об этом пишут в Интернете и в многочисленных отзывах?

На самом деле, необходимость такого устройства сложно недооценивать. Микроволновой датчик необходим для установки в местах, которые являются объектами возможного проникновения. Например, такие аппараты позволяют защитить частный дом от воров, непрошенных зверей, иных возможных опасностей.

Зачем нужен и где используется?

Установленные устройства на предприятии помогают вычислить, присутствует ли факт кражи материалов, промышленный шпионаж и так далее.

Микроволновые аппараты позволяют хозяевам спать спокойно, будучи уверенными в том, что их жилище надежно охраняется.

Где могут быть установлены такие приборы? На самом деле, ограничений по установке на данный момент не существует. Напротив, такие аппараты могут устанавливаться и в квартирах, и в частных домах, на предприятиях, в офисах, учреждениях и даже на улице. И везде, при соблюдении инструкций и нюансов настройки, такие агрегаты будут действовать с особой чувствительностью.

Как работает: устройство и принцип действия

Принцип такого аппарата весьма прост. На самом деле, датчик, который, заключён в белом корпусе, благодаря микроволнам фиксирует появление инородного тела.

Например, вы настроили работу устройства на определенный угол своего приусадебного участка.

Прибор считал ландшафт устройства, и четко определит, если в зоне его действия появится какое-либо лицо, посторонний объект, животное. В таком случае будет соответствующий сигнал.

Ежесекундно прибор посылает микроволны на установленное расстояние. Микроволны возвращаются в обратном направлении. Если на пути датчика появится объект, то микроволна остановится и не вернется. Прибор распознает такое явление как наличие инородного объекта, и издаст соответствующий сигнал.

Микроволновые аппараты действуют также как и инфракрасные. Очень часто эти два эффекта комбинируют в одном устройстве для достижения наилучшей чувствительности.

Схема устройства

В устройстве при работе датчика используется эффект Доплера. Он заключается в изменении длины отражающийся волны от движущегося предмета. При своей работе датчик излучает колебания, которые ходят туда и обратно в случае, если на пути не встречают какие-либо объекты. Схема датчика достаточно проста, и делится на две части: высокочастотная и низкочастотная.

Высокочастотная часть будет состоять из одного только транзистора. Также там располагается плата, на которой изображены линии подключения.

Низкочастотная часть содержит операционный усилитель, который, по совместительству, также становится фильтром. Там же содержится определитель уровня и выпрямитель детектор.

Существующие виды

Существует сразу несколько видов таких аппаратов. В основном, они подразделяются в зависимости от места крепления. Выделяют:

настенные аппараты,
потолочные,
скрытые в подвесных потолках.

Есть еще одна классификация, которая подразделяет аппараты на модельные ряды для домашнего и уличного использования. Последние будут стоить значительно дороже.

Отзывы о микроволновых (СВЧ) датчиках движения: плюсы и минусы

Микроволновые аппараты используются в России уже не первый год. И соответственно, у покупателей сложилось устойчивое мнение по поводу работы такого прибора.

Кто-то рад своей покупке, другие же, наоборот, жалеют о потраченных денежных средствах. Рассмотрим, какие положительные и отрицательные моменты можно выделить такой ситуации. Начнем с положительных отзывов.

Простота монтажа.
Все необходимые крепления находятся в комплекте.
Работает бесшумно.
Небольшая форма.
Хорошая чувствительность.
Работа как от электрической сети, так и от батареек.

Наравне с плюсами есть и минусы, которые проявляются в процессе использования.

Первый связан с невозможностью приобретения аппарата вживую. К сожалению, мало где представлены такие устройства в большом объёме.
Еще один минус — это небольшой угол просмотра. К сожалению, у микроволновых моделей максимальный уровень просмотра равен 180 градусов.
Небольшая высота крепления, максимально два с половиной метра.
Дороговизна. К сожалению, такая технология является одной из самых дорогих.
Некоторые пользователи отмечают, что аппарат выходит из строя ещё до завершения срока годности.
Также, такие агрегаты нельзя назвать экономичными.

Производители и популярные модели: рейтинг лучших и цены

Датчик движения PROxima MW-702 EKF 1200Вт

Белый корпус. Наружный монтаж. Аппарат работает на 12 квадратных метров. Мощность работы 1000 Вт. Вес 360 г. Крепится наружно. Есть функция постоянного контроля освещенности. Регулируется порог срабатывания по чувствительности.

PROxima MW-703 EKF 1200Вт

Аппарат мощностью работы 1200 Ватт. Намного легче, чем его предшественник. Питается от розетки 220 вольт. Монтаж наружный. Максимальная дальность действия 6 метров. Есть функция постоянного контроля освещенности. Дальность действия 6 м. Стоимость 800 руб.

Датчик Elektrostandard SNS-M-06 1200W

Максимальная мощность, которая выдается при нагрузке — 1200 Вт. Охватывает 360 градусов. Дальность действия до 8 м. Рекомендуемая высота монтажа до трех с половиной метров. Есть таймер отключения.

Освещенность 2000 люксов. Рабочая температура до 40 градусов по Цельсию. Есть функция пыле и влагозащищенности. Источник питания 220 Вт. Вес 300 г. Корпус белого цвета, стоимость прибора 1.200 руб.

Устройство индикации движения Horoz Polo HL486

Корпус выполнен из пластика белого цвета. Гарантия 12 месяцев. Крепится на монтажную пластину. Дальность действия 8 м. Угол обзора 300 градусов. Встроенный датчик движения, датчик освещенности и таймер скорости. Особая чувствительность. Стоимость 1600 руб.

TDM ДДМ-01

Мощность работы 1200 Вт. Производитель Китай. Весит 100 грамм. Угол обзора 120 градусов. Крепится на потолок. Возможно размещение как внутри помещения, так и снаружи. Белый пластиковый корпус. Стоимость 800 руб.

Функциональный прибор Arlight MW03 с углом обзора 360°

Датчик, который совмещен с датчиком освещённости. Мощность 1200 Вт. Работает от напряжения 220 вольт. Напряжённость питания 5 ампер. Вес 200 г. Гарантийный срок 1 год. Хорошие отзывы об угле обзора 360 градусов. Корпус белый, пластиковый, с синими переключателями. Стоимость 1800руб.

Какого производителя и какой тип лучше выбрать: ТОП-3

Что учитывать при выборе устройства?

Есть определенные нюансы, на которые стоят обращать внимание при выборе той или иной модели. Начнем рассматривать факторы, которые помогут вам определиться с выбором.

Бренд производителя.
Мощность работы.
Угол обзора, что является самым важным критерием.
Способ работы, от электросети или от батареек. Первый способ работы является самым экономичным.
Вес корпуса на случай, если вы будете крепить его в натяжной потолок, ведь далеко не каждый датчик может выдержать ткань.
В ряде случаев вы можете обратить внимание и на другие моменты, которые будут иметь значение для выбора той или иной модели. Также, процесс выбора упирается в конечную стоимость.

В ряде случаев вы можете обратить внимание и на другие моменты, которые будут иметь значение для выбора той или иной модели. Также, процесс выбора упирается в конечную стоимость прибора.

3 лучших модели

Arlight MW03 с углом обзора 360° Наилучший угол обзора среди перечисленных приборов. Стоимость 1800 руб.

Horoz Polo HL486. Наибольшая чувствительность при срабатывании. Стоимость 1600 руб.
PROxima MW-703 EKF 1200Вт. Оптимальное соотношение цены и качества на рынке. Стоимость 800 руб.

Стоимость

Стоимость каждой модели не возникает просто так. Она является следствием сложившихся факторов. Так, например, итоговая сумма складывается из:

бренда производителя,
мощности работы,
вида управления,
скорости работы,
чувствительности,
угла обзора,
другие факторы.

В совокупности, чем чувствительное устройство, известнее производитель, тем будет выше цена. Таким образом, средний ценовой порог на такой аппарат будет равен 1000 руб. Если вы хотите получить набор дополнительных функций, такие как управление со смартфона и так далее, то придётся раскошелиться ещё одна сумму от 2500

руб. Если вы нуждаетесь в самом простом устройстве, при этом, не хотите тратиться на дорогие модели и переплачивать за фирму производителя, то рекомендуем вам обратить внимание на модели от 400 и до 600 руб. Они практичны и экономичны.

Где купить микроволновый датчик движения?

В москве

ООО Диодус, светодиодное освещение и датчики движения, 1812 Года ул., 12, Москва, 121127, 8 (495) 741-46-60.
B.E.G. Датчики Движения/Присутствия, Светильники с Датчиками, Малая Ордынка ул., 39, стр. 1, Москва, 115184, 8 (499) 236-10-67.
Сенсор, Волгоградский пр., 42 корпус 5, Москва, 109548, 8 (495) 256-80-19.

В санкт-петербурге

SmS sensor, Выборгская наб., 29, 510, Санкт-Петербург, 194044, 8 (800) 250-65-54.
Датчик движения Steinel Малая Бронная ул., 37, 115184 8 (499) 237-28-68,
Промситех. ул. Книпович, 9, Санкт-Петербург, 192019, 8 (812) 702-65-90

Схема подключения и особенности установки

Чаще всего, схема подключения будет указана на самом корпусе датчика с внутренней стороны. Также, подробные рекомендации по схеме подключения указаны в инструкции.

Найдите общий ноль, фазу выхода и фасада. Цвета проводов при этом не принципиальны. Однако, каждое устройство имеет свою индивидуальную схему, поэтому руководствоваться нужно только инструкцией по эксплуатации.

Основная особенность установки — это необходимость расположения в соответствии с инструкцией. Потолочная модель не может монтироваться на стену или в пол. Так же, как и наоборот. Подробные инструкции по схеме подключения можете получить непосредственно к производителям датчика.

Настройка и испытание работы устройства

Установка осуществляется также, основываясь на инструкции. Для начала определите место, где будет располагаться блок питания, желательно, чтобы он располагался рядом с розеткой. Там же, вы проводите все необходимые соединения с проводами.

Обязательно планируйте светодиодные лампочки.

Скорректируйте диафрагму. Настройте микроволновой датчик на тот угол осмотра, которые вас интересуют. Поставьте крышку корпуса. Выключите свет в помещении. Подсоедините устройство к электросети, или вставьте батарейки. Включите аппарат.

Посмотрите, работает ли датчик чувствительности, времени и освещённости. Выключите свет и выключите устройство из сети. Затем попытайтесь включить освещение снова. Если оба раза произошло без сбоев, значит испытания прошли успешно, и вы можете использовать аппараты в дальнейшем.

Микроволновой датчик — это новое веяние и новая технология, которая нашла свое отражение в этом приборе. Вполне вероятно, что скоро эта технология станет основой для создания и других приборов, которые отвечают за вашу безопасность. Хочется верить, что ваша покупка будет оправдана, а главное, станет приятной. Отличных приобретений, а главное, приятных впечатлений!

Рейтинг лучших микроволновых датчиков движения: PROxima, Electrostandard и Horoz

Чувствительные сенсоры становятся все более востребованными в системах безопасности предприятий и частных домов. Они конструируются на базе различных технологий.

Наиболее популярны микроволновые датчики движения. В основу их работы заложен принцип генерации сигнала при появлении движущего объекта в зоне их контроля.

Особенности устройства

Микроволновой датчик движения представляет собой специальный прибор, способный с помощью вмонтированного в него сенсора контролировать определенный участок по заданному параметру. Удобство и простота обслуживания обеспечили ему широкое применение.

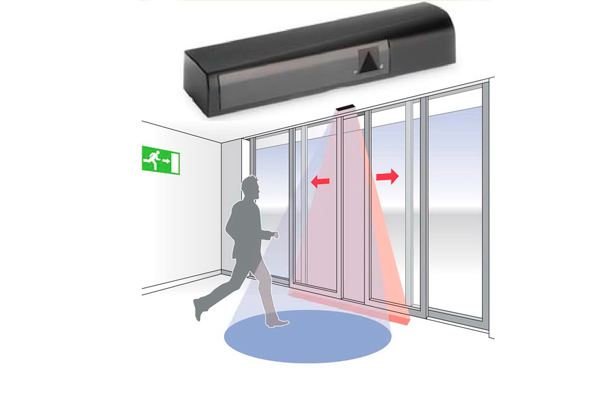

Микроволновой датчик «Jupiter» в автоматических дверях торгового центра

Датчики движения используются:

в качестве сенсоров для включения осветительных приборов;
для автоматического открывания дверей в торговых центрах;
включения звуковой сигнализации в системах безопасности;
как один из элементов системы «Умный дом».

Конструкция прибора

Схема микроволнового датчика движения достаточно проста.

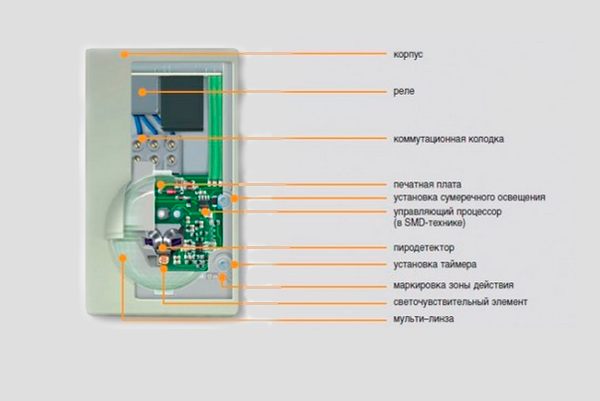

Конструкция микроволнового датчика движения

Она представлена условно двумя составными частями:

высокочастотной;
низкочастотной.

В высокочастотной части находятся транзистор, управляющий работой реле, и печатная плата с изображением линий подключения.

Низкочастотная часть состоит:

из операционного усилителя, увеличивающего сигнал и одновременно выполняющего функцию фильтра;
определителя уровня;
выпрямителя детектора.

Печатные платы соединены проволочными перемычками.

Конструкция электронной платы датчика движения микроволнового типа

Прибор имеет три контакта, предназначенных:

для информационного вывода;
общего вывода;
питания.

В составе комплекта присутствует 10-сантиметровый соединительный кабель. Все составные части заключены в белый пластиковый корпус. Общая масса комплекта составляет 5,7 г.

Принцип действия

Работа микроволнового датчика движения основана на эффекте Доплера, суть которого заключается в изменении длины волны, отражающейся от движущегося предмета:

прибор испускает высокочастотные электромагнитные волны;
попадая в окружающую зону, они отражаются от разных объектов;
отраженные волны фиксируются устройством, при отсутствии на их пути препятствий датчик не срабатывает;
он реагирует на изменения в частоте волн, которые происходят при движении любых объектов в зоне контроля;
наибольший эффект обнаружения наблюдается при приближении объекта;
при регистрации малейших изменений в отраженной волне прибор активирует функцию, которая в нем запрограммирована.

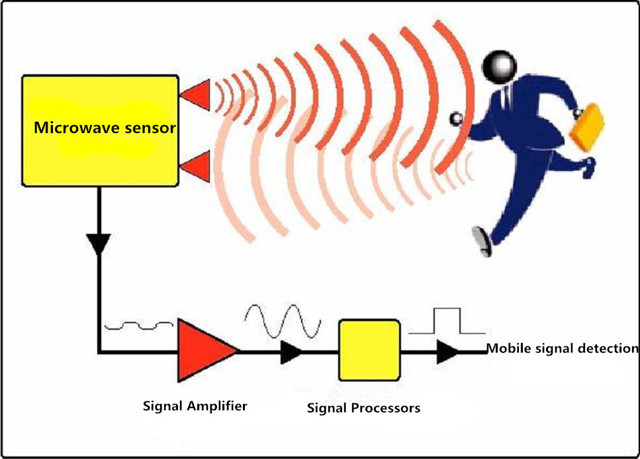

Схема работы микроволнового датчика движения

Датчик наделен следующими характеристиками:

частота испускаемых волн – 5,8 ГГц;
мощность зависит от марки изделия – 50-2200 Вт;
угол обзора – 120-360 градусов;
скорость реагирования в зависимости от марки составляет от 3 сек до 12 мин.;
радиус сканирования – от 2 до 12 м.

Подключение микроволнового датчика движения может производиться разными способами:

включением лампочки непосредственно от прибора;
возможностью включения от датчика и выключателя;
отключением прибора в дневное время;
включением лампочки от 2 датчиков, размещенных в различных точках.

Виды датчиков

По месту установки различают:

потолочные модификации с углом обзора 360 градусов при высоте монтажа 2,5-3,0 м;
настенные – угол сканирования 180 градусов.

Оба типа имеют одинаковый принцип функционирования и отличаются особенностями конструкции и зоной охвата.

Потолочные модификации

По способу монтирования потолочные датчики бывают двух типов:

накладные;
встроенные в подвесной потолок.

Встраиваемые в потолок датчики используют:

на объектах, где нужно установить скрытую охранную систему;
в помещениях, чтобы не нарушить общий стиль интерьера.

Зона контроля потолочных устройств достигает диаметра от 10 до 20 м.

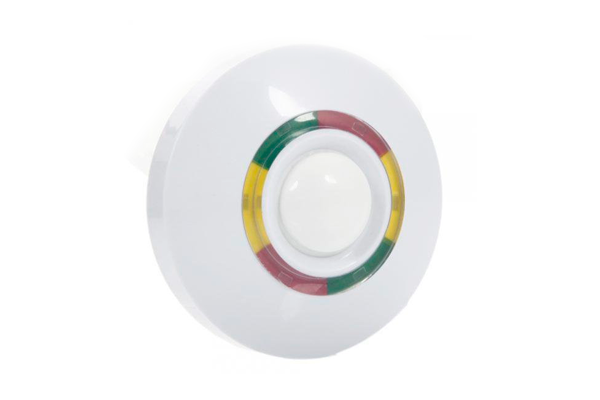

Микроволновой датчик движения потолочного типа 609М

Некоторые рекомендации специалистов помогут понять, как правильно установить микроволновой датчик движения:

убедиться в отсутствии напряжения на питающем кабеле;
выбрать оптимальное место для установки с максимальным углом обзора;
подвести к выбранной точке электропровода;
соединить провода, согласно схеме, представленной в инструкции;
после окончания монтажа проверить работу датчика.

Настенные устройства

Наиболее популярны настенные модели, так как их можно устанавливать на любые вертикальные поверхности.

Несложный монтаж и легкое обслуживание обеспечивают им широкое применение.

Настенные устройства можно использовать и в помещении, и на улице. Высота установки – 2,5 м, дальность действия – 50 м.

Оптимальное место монтажа:

для помещения – место в углу;
на улице – стена здания.

Вместе с тем настенные устройства имеют более узкий угол обзора – от 90 до 240 градусов, что не дает возможности контролировать все пространство помещения.

Принцип работы микроволнового датчика движения настенного типа

После установки следует проверить, как работает микроволновой датчик движения и отрегулировать его настройки:

с помощью шарниров на корпусе выбрать правильный угол наклона;
настроить уровень чувствительности таким образом, чтобы датчик реагировал на человека, а не на животных;
отрегулировать уровень освещенности;
выбрать удобное значение задержки времени отключения в интервале от 5 сек до 10 мин.

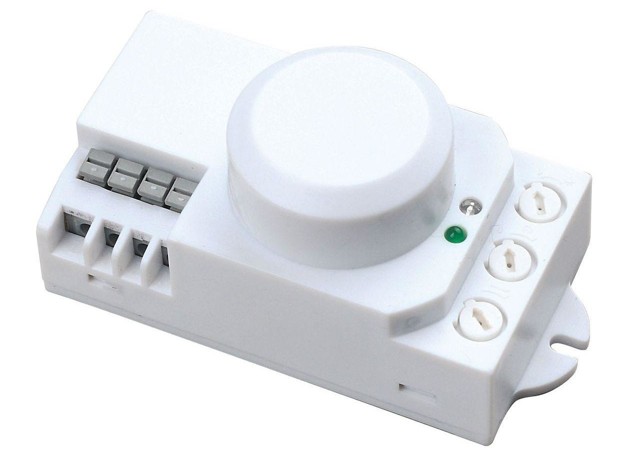

PROxima MW-703 EKF

Микроволновой датчик движения для освещения и управления электроприборами – российский бренд китайской сборки с характеристиками:

максимальной мощности – 1200 Вт для лампы накаливания, 300 Вт для люминесцентной;
массы – 120 г;
степени защиты – IP

Прибор накладного типа с регулировкой порога срабатывания по чувствительности.

Микроволновой датчик движения PROxima MW-703 EKF в коробке

Угол обзора зависит от места установки:

при монтировании на потолке – 360 градусов;
на стене – 120 градусов.

Цена – в пределах 600-700 руб.

Electrostandard SNS-M-06

Одна из лучших моделей для систем управления освещением и сигнализацией. Работает по принципу считывания изменения в электромагнитных колебаниях и передачи сигнала на пульт управления.

Достоинства прибора:

в способности срабатывать сквозь стены и двери;
высокой степени защищенности класса IP20;
возможности скрытого монтажа.

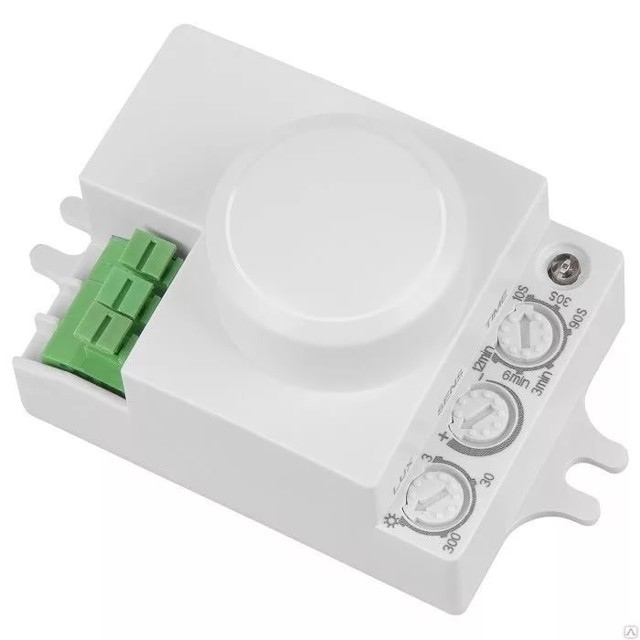

Датчик движения микроволнового типа Electrostandard SNS-M-06

Модель демонстрирует:

максимальную мощность – 1200 Вт;
дальность сканирования – 1-8 м;
угол обзора – 360 градусов;
рабочий диапазон температур – от минус 20 до плюс 40 градусов.

Цена товара – от 800 руб.

Horoz Polo HL486

Турецкий бренд настенного типа, произведенный по современным стандартам качества.

Чертежная схема микроволнового датчика движения Horoz Polo HL486

Характеризуется:

стильным дизайном;
мощностью – 1200 Вт;
степенью защиты — IP20;
наибольшей чувствительностью при срабатывании.

Цена бренда – от 1600 руб.

Преимущества моделей

Микроволновые датчики обладают множеством достоинств:

они способны реагировать на движущиеся объекты, находящиеся за разнообразными преградами;
легко монтируются и бесшумно работают;
включая свет при необходимости, они позволяют экономить до 40% электроэнергии;
работают как от электрической сети, так и от батареек;
их работа не зависит от погодных или температурных условий окружающей среды;
реагируют даже на незначительные перемещения объекта;
к датчику можно подключить несколько независимых зон контроля;
при компактных размерах обладают высокой чувствительностью;
товар поступает в полной комплектации.

Заключение

Микроволновые датчики движения относятся к устройствам, повышающим уровень комфортности и безопасности дома.

Они также являются самым удачным решением, когда требуется более точно определить наличие перемещающихся объектов в зоне их контроля.

Видео: Микроволновый датчик движения — обзор

Микроволновый датчик движения: какой лучше, принцип работы, расшифровка СВЧ

Микроволновый датчик определения движения — одна из новых умных систем, позволяющей сделать любое домашнее или производственное пространство удобным и безопасным.

Он позволяет защищать объект от злоумышленников, а также автоматически включать не только свет и сигнализацию, но и систему проветривания и другое.

Каков принцип его работы, в чем его преимущество, по сравнению с другими системами, как изготовить собственноручно, как применять и многое другое далее.

Принцип работы

Микроволновый датчик работает по принципу локации СВЧ излучения на процесс отражения. Он испускает высокочастотные виды электромагнитных волн, имеющих частоту в 5,8 гигагерц, и приобретают эхо, которое отражается от объектов. По принципу функционирования базируется на принципе работы устройства Доплер.

Это делает его похожим на ультразвуковые модели. Сенсор анализирует отправленный и принятый сигнал, для того чтобы различить предметы и узнать возможные изменения. В случае их обнаружения начинается активная работа датчика с замыканием цепи.

Если отосланные и принятие импульсы соответствуют друг другу, прибор функционирует как обычно, без звуковых и осветительных сигналов.

После того как активируется отсутствие изменений в возвращенном сигнале, размыкается цепь, отключается освещение и датчик переходит в режим сна.

Сравнение с инфракрасным

Многие пользователи спрашивают, что лучше, микроволновый датчик движения или инфракрасный. Ответ очевиден в пользу первого из-за следующих преимуществ:

микроволновый датчик способен управлять освещением внутри и снаружи, бытовыми приборами и сигнализацией;
выполнен из пластика, который не поддерживает горение в случае пожара или внезапного воспламенения прибора;
способен вычислять объекты через любые препятствия в виде тонких стен, дверей, стекол и других предметов, поэтому его можно прятать под любым светильником, натяжным потолком, дверью и не толстой коробкой;
отсутствие нанесение вреда злоумышленниками из-за возможности спрятать конструкцию;
работа устройства в любом температурном режиме (инфракрасные работают эффективно, только если температура воздуха не превышает 25 градусов);
реагирует на малейшие шорохи и самое незначительное движение за стеной или окном (инфракрасному нужно пересечение двух лучей);
имеет компактный размер, по сравнению с инфракрасным оборудованием, которое занимает много места и его не так легко спрятать от злоумышленников;
обладает минимальной коммутируемой нагрузкой, которая позволяет применение датчика с маломощными лампочками и осветительными приборами.

К тому же, он экономит электроэнергию. Используя обычные источники света с датчиком, экономность за месяц будет составлять 40%.

Это связано с автономной работой устройства и включение/выключение света при необходимости. В результате свет будет потушен, даже если хозяин не выключит его.

Кроме того, способен работать на улице при неблагоприятных климатических условиях в виде сильного ветра, скачков температуры, дождя и снега.

Инфракрасный датчик такими плюсами не может похвастаться. Он плохо работает на ветру, при работе на солнце снижается его производительность и точность показаний.

Самый главный его минус в том, что датчик не видит движущиеся объекты, если они скрыты за стеной или другим предметом. Однако безопасен для животных и людей из-за отсутствия выделения вредных веществ в атмосферу, по сравнению с микроволновым.

Считается, что только показатель мощности в 1 мВт такого прибора безопасен для всех живых существ.

Изготовление своими руками

Изготовить самодельный датчик движения с СВЧ, чтобы управлять освещением и другими процессами, несложно. Справиться в этом поможет готовая схема, видео-уроки от любителей и рекомендации профессионала. Представим вариант простого изготовления микроволнового датчика по четкой схеме.

Сердце детектора — генератор с радио-микроволновым принципом работы и антенна. На представленной схеме это показано:

Транзистор VT1 — высокочастотный генератор и радиоприемник. Детекторный диод создает выпрямление напряжения и подает смещение на транзистор VT2. Трансформатор Т1 с обмотками настроен на разной частоте.

В первоначальном положении, когда антенна не подвергается воздействию внешней емкостью, амплитуда сигналов создает взаимную компенсацию и на детекторе VD1 не имеется напряжения. Когда изменяется частота, их амплитуды начинают складываться и детектироваться с помощью диода. Транзистор VT2 открывается.

Как компаратор, чтобы произошла четкая отработка состоянии включения и выключения, применяется тиристор VS1, управляющий силовым реле на 12 Вольт.

Варианты применения

Микроволновый датчик движения нужен, чтобы эффективно управлять освещением на улице и внутри, электрическими приборами, сигнализационной системой.

Также его можно использовать для регулировки фонтанного запуска, управления подсветкой в плавательном бассейне или искусственном водоеме, регулировки света при входе здания и охранных объектов.

К тому же, все приборы можно применять вместе с таймерами и сенсорами в устройствах, осуществляющими процесс слежения и управления периодичностью приборов освещения.

В целом, микроволновый датчик движения — удобная конструкция, которая поможет сделать дом уютным, удобным и «умным». Это усовершенствованная технология, которая, по сравнению с другими устройствами, обладает большим функционалом и качеством. Применения его обширны, поэтому этот элемент должен быть в каждом доме, офисе, фабрике и другом учреждении.

Особенности микроволновых датчиков движения

При автоматизации управления системами вентиляции, освещения, кондиционирования, охранной сигнализации широко используются микроволновые датчики движения. Они представляют собой активные устройства, которые отслеживают контролируемые показатели, излучая высокочастотные электромагнитные волны.

Особенности применения

Микроволновые датчики активно внедряются в системы безопасности охраняемых объектов (частных домов, квартир, прилегающих территорий). С их помощью оператору будет автоматически передаваться сигнал о проникновении на территорию. При использовании устройств в управлении бытовой техникой и осветительным оборудованием показатели энергосбережения существенно повышаются.

Основными характеристиками датчиков являются:

мощность (50–2200 Вт);
рабочая частота (в большинстве случаев устройства работают на 5.8 ГГц);
угол сканирования (120–360°);
радиус контролируемой зоны (2–12 м);
скорость срабатывания (3 с–12 мин).

В зависимости от места установки оборудование выпускается в корпусах, соответствующих разному классу влаго- и пылезащищённости от IP 20 и IP 23 для помещений до IP 44 для монтажа на улице.

Достоинства и недостатки микроволновых датчиков

Преимущества оборудования

Точность, широкие возможности применения, минимальная вероятность ложных срабатываний при условии грамотной настройки оборудования — основные аргументы в пользу установки датчиков микроволнового типа.

Высокая экономичность. При управлении освещением в среднем затраты на электроэнергию снижаются на 40 %.
Фиксация объекта происходит независимо от его температуры. Это позволяет датчикам СВЧ работать корректно даже вблизи источников тепла, исключая ложные срабатывания.
Микроволновый датчик способен управлять устройствами малой мощности.
Монтаж может быть скрытым (выполнен вне зоны прямой видимости) при условии, что преграждающая конструкция обладает слабыми проводящими или диэлектрическими свойствами. Допустима установка в нише, за натяжным потолком, под светильником.
Датчик может управлять техникой, расположенной как внутри, так и вне здания.
Приборы выпускаются в пластиковом корпусе, не поддерживающем горение.
Компактные габариты.
Невосприимчивость устройства к перепадам температур, неблагоприятным внешним факторам.

«Минусы» микроволновых устройств

Недостатки у микроволновых датчиков тоже имеются. К примеру, возможна некорректная работа устройства вблизи мощных источников излучения.

Также стоит выделить сравнительно высокую стоимость оборудования и неблагоприятное воздействие мощных электромагнитных волн при близком контакте с прибором.

В связи с этим для дома выбирают модели с учётом максимально допустимой плотности потока. В соответствии с нормами безопасности показатель не должен превышать 1 мВт/см².

Как работает микроволновый датчик

В основе принципа работы микроволнового датчика движения лежит радиолокационный метод отправки и приёма сигнала. Устройство непрерывно генерирует электромагнитные волны (частота может варьироваться в зависимости от технических особенностей модели и марки прибора). После прохождения контролируемой зоны происходит отражение от находящихся в ней объектов.

Принятые волны фиксируются сенсором, анализируются на предмет изменений сигнала. При обнаружении несоответствий частоты микропроцессор активирует заложенную в программе функцию: срабатывает световое или звуковое исполнительное устройство, подключенная система (осветительные приборы, сигнализация). Во время работы происходит непрерывное сканирование контролируемого пространства.

Схемы подключения датчика

Микроволновые устройства подключаются по проводной или беспроводной схеме. Первый вариант актуален, если монтаж выполняется на этапе проведения ремонтных работ, когда есть возможность выполнения скрытой прокладки кабелей без нарушения внутренней отделки.

Беспроводные устройства привлекают простым и быстрым монтажом.

Они энергонезависимы, работают от аккумулятора, из-за отсутствия необходимости в подключении к электросети появляется больше вариантов размещения оборудования.

Важным аргументом в пользу такого выбора может стать тот факт, что датчик может быть установлен в рамках реализации проекта по наращиванию действующей системы безопасности.

Основные параметры выбора

За основу при выборе микроволнового датчика специалисты рекомендуют принимать целевое назначение устройства, место его установки (уровень защиты от проникновения влаги, пыли внутрь корпуса). Одним из ключевых отличий подобной техники является точность срабатывания и высокая чувствительность. Мебель, стены, межкомнатные перегородки не влияют на эффективность прибора.

Зона срабатывания и угол обзора

После определения места установки датчика рекомендуется выполнение замеров для вычисления угла обзора и зоны срабатывания, передвижения в которой должны быть зафиксированы. Радиус действия может составлять 4–50 м. Соответственно, для квартир выбирают модели с минимальным показателем, для придомовых территорий — более мощные устройства.

Измерения стоит сделать в нескольких направлениях. Для удобства можно нарисовать соответствующую схему. Полученные данные перед покупкой необходимо сравнить с диаграммой направленности, которая есть в паспорте микроволнового датчика. Зона уверенного контроля территории обозначена белым пунктиром.

Способ установки

В зависимости от места установки оборудования различают настенные и потолочные модели датчиков движения. Первый вариант монтируется на вертикальных поверхностях.

Он пользуется наибольшей популярностью из-за простоты обслуживания, но при этом важно принимать во внимание, что угол обзора в таком случае может составлять только 90–240°.

Потолочные не имеют таких недостатков, но у пользователей могут возникнуть сложности при настройке, чистке на высоте.

Коммутируемая мощность

При выборе датчика обязательным критерием становится максимально допустимая нагрузка, которая создаётся подключаемым оборудованием.

Рекомендуется предусматривать 10–15-процентный запас, чтобы исключить вероятность работы устройства с перегрузками. Таким образом удаётся существенно увеличить срок службы и уровень надёжности работы системы.

Чтобы определиться с мощностью датчика, достаточно подсчитать суммарную нагрузку от подключаемых осветительных приборов, бытовой техники.

Производитель

Признанными лидерами в данном направлении стали такие авторитетные марки как Osram, Schneider Electric, но стоит обратить внимание и на менее известные бренды. Они готовы предложить стабильно высокое качество продукции по более доступной цене.

PROxima. Представленные устройства выпускаются в КНР с широким диапазоном характеристик (можно выбрать модель с углом обзора до 360°, светочувствительностью от 3–2000 Лк) с различным способом установки.
Horoz Polo. Турецкая компания выпускает широкий ассортимент датчиков, электротоваров для систем освещения, соответствующих международным стандартам качества.
Elektrostandard. Датчики российского производства отличаются высокой надёжностью, удобством регулировки рабочих параметров, качеством сборки, сравнительно невысокой стоимостью.

Кроме того, при выборе марки изготовителя техники стоит обратить внимание на отзывы опытных пользователей, ремонтопригодность оборудования, доступность комплектующих оригинального производства или их аналогов.

Как самостоятельно установить датчик движения для управления освещением

При самостоятельном монтаже оборудования специалисты рекомендуют придерживаться следующего алгоритма.

Выбор места установки с учётом радиуса действия, угла обзора, степени защиты корпуса.
Подключение в соответствии с рекомендациями производителя.
Монтаж датчика движения.
Настройка устройства с помощью винтовых регуляторов.

Если основной задачей датчика движения является управление освещением, технология монтажа аналогична алгоритму подключения к системе одноклавишного выключателя стандартного исполнения. При этом специалисты рекомендуют предусматривать для подобного оборудования отдельный контур. Алгоритм предусматривает следующие операции.

Монтаж подрозетника (высота при настенной установке внутри жилых комнат, офисных помещений может варьироваться от 1.2 до 2 метров, в коридорах, подъездах аналогичные устройства размещают под потолком).
2-жильный провод от датчика, 3-жильный кабель подводится в распределительную коробку от автоматического выключателя.
К коробке прокладывается кабель от светильника, другой техники, управляемых с использованием датчика движения.
Жилы соединяются в строго определённой последовательности. Ноли питающей линии и осветительного прибора, заземление (при его наличии в системе), а затем «фаза» автомата с аналогичным проводником датчика. После этого вторая жила кабеля, подведённого от микроволнового прибора, к L светильника.
Сам датчик подключается к сети в соответствии с обозначениями на корпусе, предусмотренными производителем.
Корпус прибора монтируется на стене или потолке.

Как настроить датчик движения

Способность микроволнового датчика движения полноценно выполнять свои функции во многом зависит от того, насколько правильно он настроен. Особое внимание стоит уделить таким параметрам как освещённость в контролируемой зоне, чувствительность выбранной модели, угол установки оборудования.

Время задержки

Принцип работы датчика позволяет регулировать время задержки на отключение в достаточно большом диапазоне: от 3 секунд до 12 минут. Параметр определяется особенностями эксплуатации объекта. По истечении установленного времени после прекращения движения в зоне контроля произойдёт отключение исполнительного устройства. Для настройки используется регулятор TIME.

Уровень освещённости

Если одной из задач датчика является управление освещением, необходимо настроить уровень освещённости, при котором устройство будет срабатывать. В результате в светлое время суток светильники включаться не будут. Для реализации этой функции выпускаются модели с регулятором LUX. Как вариант можно установить фотореле, стоимость оборудования при этом будет ниже.

Чувствительность

Чтобы датчик движения реагировал на людей, а не на пробежавшую мимо крыльца кошку или качающуюся из-за ветра ветку дерева, выбирают оптимальную чувствительность устройства.

Определить её можно в ручном режиме, изменяя положение регулировочного винта SENS от верхнего предела в сторону снижения.

При этом важно принимать во внимание, что при движении объекта параллельно направлению электромагнитных волн чувствительность минимальна.

Зона обнаружения

На практике нередко возникают ситуации, когда при настройке датчика не учитывается, что принцип работы его позволяет «видеть» движение объектов не только в зоне видимости, но и вне её.

В результате человек заходит в одну комнату, а свет включается в нескольких, сосед перемещается по собственной квартире, а у вас при этом включается свет. Поэтому важно изначально выбирать устройство с оптимальным углом обзора.

С учётом требований к зоне обнаружения определяются с ориентацией датчика в пространстве
