Датчик кислорода ВАЗ 2115 (лямбда-зонд): расположение, ремонт, замена

Датчики кислорода ваз — взаимозаменяемость

Перед датчиком кислорода (лямбда-зондом) стоит на первый взгляд простая и не затейливая задача – отслеживание количества кислорода в выхлопных газах автомобиля.

Назначение устройство и принцип работы

Назначение

Эту задачу перед ним, вернее перед катализатором, поставили инженеры-технологи под давлением жестких экологических норм касающиеся выхлопа отработавших газов автомобильного транспорта.

Лямда-зонд же необходим для того что бы работа катализатора была как можно эффективнее и долговечнее, а для этого нужно создать оптимальную топливовоздушную смесь (где на один килограмм топлива приходится 14,7 килограмм воздуха), при сгорании которой в отработавших газах остается наименьшее количество вредных веществ.

За данным соотношением и следит кислородный датчик, замеряя его количество в отработавших газах, поэтому он устанавливается в выхлопном патрубке, перед катализатором.

Устройство

Существуют два типа кислородных датчиков:

• Резистивные, меняющие свое сопротивление в зависимости от окружающей его среды;
• Электромеханические, работа которых основана на свойствах ZrO2 (диоксида циркония), который создает разность напряжений в зависимости от количества окружающего его кислорода.

В настоящее время широко применяется второй тип кислородных датчиков.

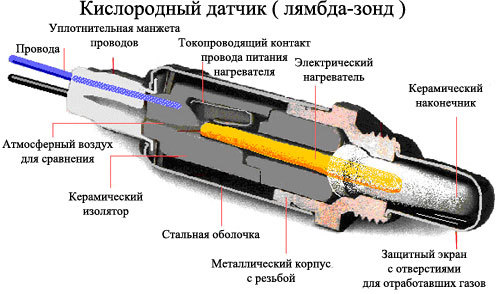

Устройство лямда-зонда ваз 2112

Принцип работы

Как мы видим на фото, основной частью кислородного датчика является наконечник из керамики (в основе которой состоит двуокись циркония), к которому прикреплены с помощью напыления пористые, токопроводящие платиновые электроды.

Так как эффективная работа кислородного датчика возможна только при температуре не ниже 300оС, все современные датчики оснащены электрическими подогревателями, которые располагаются внутри корпуса, и подключаются к бортовой сети автомобиля.

Без подогрева ваз 2115

С подогревом ваз 2112

Пуск двигателя и его работа в режиме прогрева не требуют работы лямбды-зонда, в этом случае состав топливовоздушной смеси основывается на показаниях других датчиков (температура охлаждающей жидкости, число оборотов двигателя, положение дроссельной заслонки).
Первый защитный экран останавливает поток отработавших газов и через отверстия в корпусе позволяет им проникнуть внутрь, ко второму защитному экрану.

• При малейшем отклонении от лямбды равной единицы (уже упоминали соотношение стехиометрической смеси — 1 к 14,7) работа катализатора становится не эффективной, так как диапазон его работы это единица с допуском ±0,01.
• Хотя при нормальной эксплуатации ресурс датчика определен пробегом в 60000-80000 километров (по «мануалу»), вывести его из строя раньше времени можно если:

В данном случае работа циркониевого зонда очень эффективна, так как в данном диапазоне на выходе датчика разность напряжений колеблется от 0,1 до 0,9 вольт. Значения разности напряжений считываются несколько раз в секунду, что позволяет менять состав топливовоздушной смеси при любых режимах работы двигателя.

• Периодически и постоянно применять этилированное или низкого качества топливо (опасен свинец, который содержится в бензине);
• При установке лямды-зонда использовать не термостойкий или содержащий силикон герметик;
•  По каким либо причинам (неправильно отрегулирован угол опережения зажигания, перебои в нем, «обогащенная» топливовоздушная смесь) перегревать датчик;
• «Заливать» двигатель путем многократных и неудачных попыток его завести (опасность воспламенения топлива в выхлопной системе с последующей детонацией);
• В выхлопную систему попадет масло и охлаждающая жидкость (плохое состояние маслосъемных колпачков(см.Замена маслосъемных колпачков) и «пробой» прокладки головки блока цилиндров);
• Разгерметизируется выхлопная система;
•  Произойдет обрыв, замыкание на массу или даже плохой контакт в выходной цепи датчика.

Ну а так как в случае отказа лямбды-зонда в электронном блоке управления заложены усредненные показания, по которым будет формироваться топливовоздушная смесь (отличная от идеального соотношения).
Мы сможем «прочитать» информацию о выходе из строя датчика кислорода по следующим признакам работы двигателя:

• Расход топлива значительно повышен;
• Ухудшилась динамика автомобиля;
• На малых оборотах (холостой ход) двигатель работает неустойчиво;
• Повышенный нагрев самого датчика, что сопровождается потрескиванием выхлопного патрубка после остановки двигателя.

Ну и, конечно же:

• Загорание на щитке приборов лампочки-сигнализатора «CHECK».

Внимание! В большинстве случаев выход из строя датчика кислорода бортовой электроникой не фиксируется  кроме случаев, когда происходит обрыв в цепи подогрева. Поэтому, если пробег вашего автомобиля более 100000 километров, то замена «лямбды» вопрос решенный, так как его цена намного ниже расходов которые появятся при возросшем аппетите автомобиля.

Взаимозаменяемость датчиков кислорода ВАЗ

На автомобилях волжского автомобильного завода прежних модификаций, а именно оснащаемых двигателями объемом в 1,5 литра устанавливалась система соответствующая нормам Евро – 2 с датчиком от Bosh под номером 0 258 005 133.

В более поздних модификациях, в системе Евро – 3, данный датчик применялся в качестве первого и устанавливался до катализатора.
В качестве второго, как правило, устанавливался датчик имеющий «обратный разъем», который считывал уже после катализатора содержание вредных выбросов в атмосферу.

Хотя случается, на автомобиле устанавливаются два одинаковых лямбда-зонда.

В более поздних модификациях автомобилей (выпускаемых уже после октября 2004 года) с объемом двигателя в 1,5 и 1,6 литра, оснащенных системами впрыска Январь «7.2» и Bosh «М 7.9.7» установлен кислородный датчик Bosh под номером 0 258 006537.

В его конструкции уже применяется нагревательный элемент, выполненный из керамики, что существенно сокращает время прогрева и снижает ток потребления.

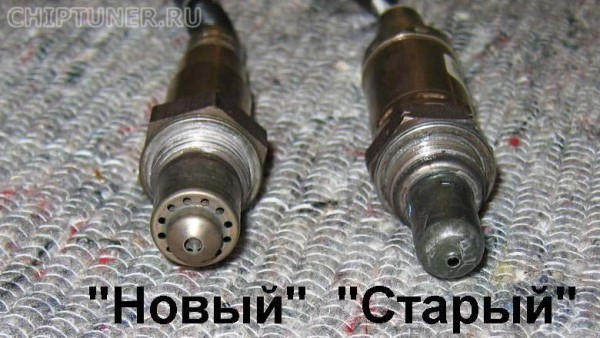

Новый и старый от ваз 2114

Существуют аналоги оригинальным лямбда-зондам выпускаемые фирмой Bosh. Специальная серия из семи кислородных датчиков перекрывает практически все рабочие диапазоны применяемых штатных приборов.

Лямбда-зонд0 258 986 50х	Тип	Кол-во контактов	Мощность,Вт
…1	без подогрева	1	—
…2	с подогревом	3	12
…3	с подогревом	4	18
…4	с подогревом	3	12
…5	с подогревом	4	18
…6	с подогревом	4	12
…7	с подогревом	4	12

Лямбда-зонды фирмы Bosh рекомендуемые заводом изготовителем взаимозаменяемы со сходными по конструкции циркониевыми датчиками.

Внимание! При необходимости можно менять датчики не имеющие подогрев на подогреваемые и ни в коем случае не наоборот!

При этом существует вероятность возникновения проблем с цепью питания нагревательного элемента и несовместимости штекеров. В этом случае цепь питания собираем самостоятельно, а разъем проводов меняем на автомобильные контакты стандартного типа.

Проверка и замена кислородного датчика

Проверка

Для того чтобы убедиться что кислородный датчик действительно приказал «долго жить» и требует замены, предлагаю своими руками произвести его диагностику на примере датчика установленного в автомобиле ваз 2114 оснащенного системой Евро — 3. Для этого нам потребуется канцелярская скрепка и чувствительный вольтметр.
Суть такова:

• Ищем разъем проводов датчика;
• К контакту сигнального провода, (с обратной стороны втыкаем разогнутую канцелярскую скрепку) подсоединяем положительный вывод, отрицательный щуп вольтметра подсоединяем на «массу», можно на корпус двигателя;

Внимание! Как правило, сигнальный провод окрашен в белый или красно-белый цвет, тем не менее, для исключения ошибки убедитесь в правильной идентификации провода и контактных клемм с помощью схемы электрических соединений которыми иллюстрируется инструкция по эксплуатации.

• Заводим двигатель и в процессе прогрева наблюдаем за показаниями вольтметра;
• В начале работы не прогретый датчик должен «выдавать» постоянный сигнал с напряжением в 0,1-0,2 вольт (разомкнутый контур);
• По истечению двух минут, после достаточного прогрева двигателя, показания вольтметра должны измениться и колебаться в пределах 0,1-0,9 вольта (замкнутый контур).

Лямда-зонд вырабатывает сигнал напряжений только после того как будет прогрет до необходимой рабочей температуры примерно в 320 градусов, до этого момента блок управления двигателем (ЕСМ/РСМ) работает в режиме «Разомкнутого контура», при прогретом датчике в режиме «Замкнутого контура», соответственно.
Если вышеперечисленные изменения не имеют место быть, или же переход системы в замкнутый контур происходит с большой задержкой – необходимо заменить первый датчик.

Хотя при обрыве цепи нагревательного элемента должна загореться сигнальная лампа «CHECK», его исправность рекомендуется так же проверить с помощью омметра:

• Разъединяем разъем проводов зонда и подключаем выводы омметра к клеммам нагревательного элемента, идентификацию которых так же проводим с помощью элетросхемы;
• Полученное сопротивление должно быть со значением в 10-40 Ом;

Помимо этого, что бы исключить какую либо ошибку в диагностике, необходимо проверить целостность цепи питания нагревательного элемента:

• При разомкнутом разъеме, опять же воспользовавшись схемой электрических соединений, вольтметром снимаем показания напряжения со стороны жгута проводов;
• Не заводя двигатель, при включенном зажигании оно должно равняться напряжению бортовой сети.

При отсутствии питания необходимо проверить целостность электрической схемы «Главное реле – ЕСМ/РСМ – Кислородный датчик».
Если при выявлении неисправности, в какой-либо проверке перечисленной в вышеизложенной инструкции, вы получили отрицательный результат – меняйте первый лямбда-зонд.

Замена

Замена второго датчика

• Как заведено при работе с электрооборудованием, отсоединяем от аккумуляторной батареи отрицательный провод;

Внимание! Если штатная аудиосистема оснащена охранным кодом вначале, прежде чем отсоединять аккумулятор, убедитесь в правильности вашей комбинации вводящую стереосистему в работу!

• При замене второго датчика поддомкрачиваем автомобиль и устанавливаем его на подпорки;
• Разъединяем разъем проводов;
• Аккуратно выворачиваем кислородный датчик из трубы системы выпуска/выпускного коллектора;

Совет! На не прогретом двигателе демонтаж кислородного датчика может оказаться очень затруднительным вследствие сжатия не прогретого металла. Так что прежде чем приступать к демонтажу, и что бы избежать риск возможных повреждений желательно в течение нескольких минут прогреть выпускной тракт.

Внимание! Будьте осторожны и не обожгитесь о нагретые элементы системы выпуска!

• Хотя, как правило, новые датчики уже обработаны необходимым составом, все-таки, вворачивая лямбда-зонд его резьбу желательно смазать герметиком, обладающего антиприхватывающими свойствами;
• Момент затяжки равен 30-45 Н*м;
• Соединяем разъемы электропроводки и опускаем автомобиль;
• Проверяем память электронного блока управления на наличие кодов неисправностей.

На этом тему замены кислородного датчика на ваз считаю полностью раскрытой, представленная инструкция полной и понятной, хотя и без дополнительных видео материалов.

Замена датчика кислорода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик кислорода – его ещё называют лямбда-зонд, благодаря нему автомобиль устойчиво работает на холостых оборотах при прогретом двигателе, а так же у автомобиля появляется чистый выхлоп благодаря данному датчики, потому что данный датчик за этим внимательно следит и не допускает выброса в атмосферу слишком много вредных вещёств которые не к чему хорошему не приведут, и тем самым он делает выхлоп чище и контролирует его при разных температурах двигателя.

Примечание!
Для того чтобы заменить кислородный датчик, вам нужно будет запастись: Основным набором гаечных ключей и обязательно перчатками, потому что при работе данный датчик нагревается до очень высоких температур из-за которых вы можете очень сильно обжечься!

Краткое содержание:

• Замена датчика кислорода
• Проверка датчика
• Важно!

Где находится датчик кислорода?
На разных двигателях он находиться в разных местах, а именно на самых первых автомобилях с двигателем 1.5 данный датчик всего ставился один и располагается он на самой приёмной трубе автомобиля, в самой нижней части автомобиля для примера смотрите фото ниже на котором данный датчик указан стрелкой:

Теперь что касаемо автомобилей с двигателем 1.

6 так вот на данных двигателях датчик кислорода для того чтобы его увидеть, уже не нужно лезть не под какую машину а можно просто открыть капот и вы его сразу же увидите, всё дело в том что данный датчик располагается не на приёмной трубе автомобиля как на двигателе 1.

5 а сразу же он вкручен в выхлопной коллектор (На фото ниже указан красной стрелкой), но помимо этого датчика посмотрите внимательно у вас может быть ещё один точно такой же датчик (На фото он указан синей стрелкой), то есть на более новые автомобили устанавливался не один данный датчик а целых два, но повторюсь не на всех автомобилях присутствует этот самый второй датчик, поэтому внимательно выпускной коллектор осмотрите прежде чем приступать к замене самого верхнего кислородного датчика.

Когда нужно менять датчик кислорода?
Он подлежит замене в том случае, если автомобиль у вас начал мягко говоря тупить, а именно стал потреблять гораздо больше топлива чем это нужно, а так же начать неустойчиво работать на холостом ходу, стал хуже разгоняться и т.д.

Все эти признаки указывают на неисправность данного датчика, ах да, примерно датчик кислорода приходит в негодность через 60.000 тыс и выше километров, поэтому если вы уже давно не меняли данный датчик и автомобиль у вас начал тупить, то скорее всего дело в нём, но всё же чтобы не ошибаться мы в данной статье выложим видео-ролик о том как нужно проверять данный датчик на работоспособность.

Из-за чего датчик кислорода может быстрее выйти из строя?
Один из наиболее часто задаваемых нам вопросов, в общём данный датчик выходит из строя быстрее всего только по нескольким причинам, а именно из-за некачественного бензина, из-за пришедших в негодность маслосъёмных колец, и из-за неправильно настроенной рабочей смеси и неправильно выставленного зажигания, данный датчик выходит прежде временно из строя.

Как заменить датчик кислорода, он же лямбда-зонд на ВАЗ 2113-ВАЗ 2115?

Примечание!
Производиться замену данного датчика лучше всего на холодном двигателе но не слишком, потому что на горячем данный датчик очень сильно нагревается примерно градусов 400-500 и поэтому вы легко сможете об него обжечься, поэтому данную работу нужно проводить аккуратно и только в перчатках!

Снятие:
1) В самом начале операции чтобы его снять, вам нужно будет отсоединить от аккумуляторной батареи клему «-», хотя многие люди пренебрегают данному указанию и не отсоединяя ничего приступают к работе, но всё же при работе с электроникой положено отсоединять клему, значит так и надо а то всякое может быть, к примеру вода попадёт на оголённые провода и после этого проводка скорее всего выйдет из строя, поэтому как говориться выбор только за вами. (О том как отсоединить эту клему, см. в статье: «Замена аккумулятора» пункт 1)

2) Затем если у вас автомобиль с объёмом 1.5 литров, тогда ставьте его на смотровую яму или же поддомкрачивайте его хотя это жутко не удобно и после чего выворачивайте при помощи гаечного ключа полностью сам датчик и вынимайте его из отверстия куда он установлен.

Примечание!
Когда датчик у вас будет полностью вывернут из приёмной трубы, посмотрите провод который от него идёт и доберитесь до конца этого провода на нём ещё будет установлен разъём, так вот когда доберётесь вам нужно будет данный разъём разъединить с колодкой проводов и тем самым у вас датчик будет полностью снят с автомобиля!

3) Теперь поговорим об двигателях с двигателем 1.

6, как уже было сказано на них данный датчик располагается кардинально в другом месте, а так же он может быть как всего лишь один так и два (В зависимости от года выпуска), вот к примеру на более ранних моделях стоит только один данный датчик, соответственно на более поздних два, увидеть их тоже особого труда не составит, как мы уже сказали ранее вам нужно всего лишь открыть капот у автомобиля и уже там разыскать выпускной коллектор, а так же если вам будет мешать верхняя крышка двигателя (На фото ниже обведена квадратом), то вы её снимите, а снимается она очень легко просто возьмите за края и потяните за неё вверх и тем самым она снимется с автомобиля.

4) После того как вы обеспечите себе хороший доступ к выпускному коллектору, возьмите гаечный ключ и с его помощью выверните за резьбовое соединение сам датчик (Резьбовое соединение указано стрелкой) и когда датчик будет полностью вывернут, снимите его с автомобиля.

Примечание!
Прежде чем приступить к отворачиванию датчика, обратите особое внимание на провод который идёт от него, так вот на конце этого провода должен быть разъём (Указан синей стрелкой) который будет соединён с колодкой проводов (Указана красной стрелкой), разыщите этот разъём идя по проводу и когда он будет найден, разъёдините его с колодкой!

5) Второй датчик у двигателя 1.

6 более нового образца установлен неудобно и поэтому чтобы его вам снять нужны будут очень длинные руки и смекалка или же смотровая яма, после того как вы заедете на смотровую яму или же вообще не куда ни будете заезжать, посмотрите на фото ниже на котором стрелкой указан второй датчик, так вот чтобы снять этот датчик вам нужно будет проделать точно такую же операцию как и с первым датчиком, а именно сперва посмотреть провод который идёт от этого датчики и на самом конце разъединить разъём и колодку и после чего взять гаечный ключ и с его помощью вывернуть полностью сам датчик и тем самым снять его с автомобиля.

Примечание!
В том случае если у вас не будет данного датчика, то в том месте у вас буден находиться просто одна единственная заглушка!

Установка:
Устанавливается новый датчик в обратном порядке снятию, но только при установке рекомендуется смазать его резьбовое соединение антиприхватывающим герметиком, для того чтобы выхлопная система была более герметична и ни где как говориться ничего не пропускало.

Проверка датчика кислорода на работоспособность:

Примечание!
Проверка на работоспособность будет для наглядности показана на самом верхнем датчике который вкручивается в выпускной коллектор двигателя с объёмом 1.6!

1) Для проверки вам нужно будет запастись обычной металлической скрепкой и мульти-метром который будет оснащён функцией вольтметра или же если у вас не будет данного прибора, тогда просто запаситесь самим вольтметром.

2) Затем к разъёму провода который ещё идёт вместе с датчиком кислорода, вам нужно будет подсоединить разогнутую канцелярскую скрепку, а подсоединять данную скрепку нужно именно к сигнальному проводу который идёт на контроллер и после чего подсоединить к данной скрепки положительный вывод омметра, а отрицательный вывод кинуть на массу, к примеру массой может у вас выступать двигатель автомобиля.

Примечание!
Сигнальный провод который идёт на контроллер, обычно бывает окрашен в разные цвета, к примеру он бывает белым, чёрным, красно-белым и другим цветом, поэтому чтобы не ошибаться откройте книгу по эксплуатации вашего автомобиля и посмотрите в ней электросхему вашего автомобиля, там все эти нюансы должны быть описаны!

3) После того как будет всё подсоединено, сядьте в автомобиль и заведи его и после чего следите внимательно за показаниями омметра, на холодном двигателе он должен будет показывать совсем небольшие цифры, а именно где то 0.1-0.

3 вольт, по мере прогревания данные цифры у вас должны будут расти, а именно через две-три минуты когда двигатель до рабочей температуры прогреется, то показания должны уже будут быть в районе 0.1-0.

9 вольт (Они должны могут колебаться), если у вас всё так и есть тогда это будет означать то что данный датчик работает нормально и нет необходимости в его замене, но если же вольт-метр показывает к примеру показания 0.1-0.

9 вольт очень поздно (На очень горячем двигателе), или же до этих показаний вообще не доходит дела, то это будет означать то что датчик неисправен и нуждается в своей замене.

Важно!
1.

Когда будете покупать новый датчик, вас скорее всего спросят какой вам именно нужен с подогревом или же нет? Так вот лучше всего берите данный датчик с подогревом, потому что как правило данный датчик нормально начинает работать только после 300 градусов и выше он работает как надо, а чтобы его нагреть до стольких градусов нужно некоторое время и чтобы оно было сокращено, рекомендуем вам устанавливать датчик только с подогревом!

Совет:
Если вы всё же захотите купить не подогревающий датчик, то запомните раз и на всегда вы его не сможете поставить вместо старого датчика если у вас данный датчик был с подогревом, то есть если старый датчик был без подогрева то можно поставить не подогревающий датчик, а если старый датчик у вас был с подогревом то возможно новый датчик без подогрева вы поставите а возможно и нет!

2. А так же замену данного датчика как мы уже отметили ранее, нужно производить на не слишком холодном двигателе, потому что если двигатель будет полностью остывшим то как всем нам известно тело сжимается, вследствие чего отворачивание данного датчика у вас будет затруднено, поэтому лучше всего заменить данный датчик в перчатках и на еле еле прогретом двигателе!

3. Ах да самое главное не отметили, желательно датчики покупать точно такие же какие у вас стояли до этого, потому что на некоторых автомобилях датчики ставятся нового образца а на некоторых ставятся старого образца и с разной мощность, но каждый контроллер настраивается как правило под какой то один датчик и поэтому при выборе желательно чтобы новый датчик был точно таким же как и старый!

Как проверить датчик кислорода ВАЗ 2114: необходимость и последовательность действий

• Принцип действия
• Проверка датчика кислорода ВАЗ 2114
• Подключение датчика кислорода на ВАЗ 2114 в случае, если он вышел из строя
• Как проверить лямбда зонд на ВАЗ 2114 как можно быстрее
• Напряжение на датчике кислорода ВАЗ 2114, а также другие технические показатели
• Полезное видео

Некоторые автолюбители, которые задаются вопросом о том, как проверить датчик кислорода ВАЗ 2114, думают, что сделать это самостоятельно крайне сложно, однако это не так. Достаточно действовать по инструкции (которую можно найти ниже по тексту). Этого будет вполне достаточно для того, чтобы решить проблему.

ВАЗ 2114 имеет массу сложных электротехнических устройств, каждое из которых нуждается в уходе или периодической профилактике. Электронный блок управления ВАЗа позволяет получить данные о текущем состоянии каких бы то ни было систем автомобиля.

Датчик кислорода (также называемый «лямбда зонд») — один из ключевых элементов авто. Если он выйдет из строя, то работоспособность машины будет нарушена. Для того, чтобы недопустить этого, следует изучить принцип работы устройства, а также технологию проверки датчика кислорода, который вышел из строя.

Датчик кислорода ваз 2114

  Как выбрать и заменить дворники на авто

Основные признаки неисправности датчика кислорода

Лямбда-зонд на автомобиле ВАЗ-2114 представляет собой керамический нагревательный элемент с тонким покрытием платины, он замеряет содержание кислорода в выхлопной системе. На машине с двигателем 1.5 л (8 клапанов) датчик устанавливается на приемной выхлопной трубе, в непосредственной близости от ее соединения с резонатором (другой частью выпускного тракта).

Неисправность датчика кислорода (ДК) определяется по следующим признакам:

• плавают холостые обороты, особенно это хорошо заметно сразу после запуска двигателя;
• возрастает расход топлива;
• автомобиль не развивает максимальной скорости, плохо едет;
• при нажатии на педаль акселератора (газа) появляются провалы;
• увеличивается токсичность в отработанных газах (измеряется с помощью газоанализатора);
• появляется черный дым из трубы глушителя;
• загорается лампа диагностики (Check Engine) на панели приборов.

На двигателе 1.6 л в зависимости от модификации устанавливается один или два ДК: основной из датчиков расположен на выпускном коллекторе сверху (вкручивается в катализаторную банку), второй – в непосредственной близости от соединения коллектора с приемной трубой. Но второй лямбда-зонд встречается далеко не на всех 2114, вместо ДК здесь может быть ввернута и заглушка.

Диагностика на автомобиле с двумя лямбда-зондами несколько усложняется, во многих случаях выявить неисправность удается лишь с помощью компьютерной диагностики.

Установка кислородного датчика

Перед заменой обязательно отключите аккумулятор, сняв с него минусовый провод. Если этого не сделать, то любое, даже кратковременное замыкание, приведет к повреждению оборудования или, в лучшем случае, к перегоранию предохранителей.

Если на вашей автомашине смонтирован силовой агрегат на 1,5 литра, то устанавливайте ее на смотровую яму (с домкратом работать очень неудобно). После этого:

• выверните накидным ключом зонд;
• извлеките его из гнезда;
• аккуратно вытащите разъем провода из клеммы;
• установите новый узел.

В машинах с мотором в 1,6 литра датчик расположен иначе. Причем в моделях, сошедших с конвейера, в последние годы их уже 2 штуки, на более ранних – только одна. Здесь, чтобы извлечь дополнительный зонд, придется лезть в подкапотное пространство. Обязательно снимите верхнюю крышку мотора, иначе до выпускного коллектора не доберетесь. Далее:

• скручиваем датчик ключом;
• вытаскиваем;
• отсоединяем кабель от разъема;
• устанавливаем на место новый.

Второй зонд располагается, так как описывалось выше, то есть для его демонтажа потребуется ставить машину на яму.

Необходимые инструменты

1. Если датчик был установлен относительно давно, то, как правило, в период эксплуатации автомобиля происходит закипание резьбы, что создает ряд трудностей по его демонтажу. Так что придется вам обзавестись жидкостью WD-40.
2. Также понадобятся рожковые ключи на «22», «17», «19»
3. Хомут пластиковый для стягивания проводов

Причины выхода из строя кислородного датчика

Каждая деталь автомобиля обладает определенным ресурсом и со временем выходит из строя. Средний срок службы лямбда-зонда на «четырнадцатой» – 80-120 тысяч километров по пробегу, но датчик может выйти из строя раньше. Основные причины преждевременной поломки:

• некачественный бензин, заливаемый в бак;
• перегрев ДВС;
• механические воздействия на датчик (удар во время аварии, неаккуратное обращение при снятии ДК);
• заводской брак детали;
• детонация двигателя;
• неправильно отрегулированное зажигание.

При демонтаже кислородного датчика обязательно следует учитывать, что это деталь «боится» ударной нагрузки, поэтому стучать по лямбда-зонду, чтобы его открутить, ни в коем случае нельзя – керамика от удара рассыпается и приходит в негодность.

Основные причины неисправностей лямбда-зонда и последствия его поломки

После того, как мы определились с понятием и особенностями работы датчика кислорода, можно сделать вывод, что он играет ключевую функцию в нормальной работе двигателя внутреннего сгорания. Так что же может привести к поломке лямбда зонда и выхода его из строя? Существуют два аспекта в этом вопросе: внешние факторы и внутренние о которых читайте ниже.

  Как открутить шкив коленвала своими силами

• Протекание в корпус датчика охлаждающей жидкости или же тормозной;
• Уход за датчиком средствами, которые не предназначены для таких целей;
• Некачественное топливо с чрезмерным содержанием свинца;
• Перегрев датчика, который также случается при использовании плохого топлива.

Определение неисправности по коду ошибки

Любая неполадка в электронной схеме управления двигателем выявляется с помощью различных диагностических приборов, о появившейся ошибке информирует сигнальная лампа на щитке приборов Check Engine. Каждой неисправности присваивается свой определенный код, наиболее характерные ошибки, связанные с отказом лямбда-зонда 2114:

• Р0135 – неисправность нагревательного элемента датчика кислорода;
• Р0134 – отсутствует отклик (такая ошибка нередко связана с обрывом проводов);
• Р0133 – слабый отклик лямбда-зонда;
• Р0130 – отсутствие или неверные показания сигнала;
• Р0131 – низкий уровень сигнала с датчика.

Следует отметить, что Check Engine загорается не во всех случаях, и тогда найти причину сбоя в работе ДВС становится сложнее. Определяется код с помощью:

• специального диагностического сканера;
• компьютерного стенда;
• ноутбука, подключенного к диагностическому разъему ДВС.

Также определить неисправность можно, не используя диагностическое оборудование, это делается с помощью одометра. В этом случае поступаем следующим образом:

• нажимаем кнопку, находящуюся с правой стороны от спидометра, включаем зажигание, все стрелки на приборах начнут двигаться против и по часовой стрелке;
• еще раз жмем на кнопку, на табло под спидометром высветится версия прошивки;
• производим нажатие еще раз, при наличии ошибок появляются коды, которые нужно расшифровать.

Если неисправностей в электронной системе ДВС не обнаружено, на табло будет высвечиваться ноль. Чтобы сбросить все коды, нужно при включенном зажигании и положении табло в режиме ошибок удерживать кнопку до тех пор, пока показания с экрана не исчезнут.

Принцип действия

Чувствительный элемент датчика можно найти в потоке отработавших газов. Электролит, который расположен в одном из потоков выхлопных газов, нагревается до высокой температуры (350°C).

Для ускорения прогрева до рабочей температуры лямбда зонд имеет специальный нагревательный элемент.

Датчик устанавливают таким образом, чтобы наконечник на одной из его частей контактировал только с газами, а на другой с чистым воздухом.

Когда в коллекторе скапливается кислород, происходит процесс смены разницы потенциалов. Эта информация передаётся на блок ЭБУ. После этого система меняет количество топлива, которое направляется в цилиндры.

Замена лямбда-зонда ВАЗ-2114

Чтобы заменить кислородный датчик на машине с двигателем 1.5 L, желательно воспользоваться автоподъемником или ямой, так как ДК находится в достаточно труднодоступном месте. Производим работу в следующем порядке:

• открываем капот, находим разъем, соединяющий провода датчика с электропроводкой ЭСУД;
• разъединяем штекер;
• ключом нужного размера отворачиваем датчик;
• устанавливаем новый лямбда-зонд на место, соединяем провода.

Так как запчасти производятся различными фирмами-изготовителями, конструкция лямбда зонда может несколько отличаться, соответственно, и ключ под шестигранник может понадобиться разного размера (на 17, 19 или 22). Снятие ДК на авто с мотором 1.6 производится аналогично, только здесь не обязательно загонять машину на яму, снятие-установка детали производится сверху, так как датчик здесь расположен достаточно удобно.

Проверка лямбда-зонда

Многие водители интересуется, как проверить лямбда зонд. Для проверки датчика нет необходимости ехать в специализированный центр технического обслуживания, проверить его можно самостоятельно. Для начала стоит определиться какой датчик установлен. Датчики с подогревом имеют 4 провода, без подогрева всего один.

Производим первичный осмотр датчика на целостность. Необходимо убедиться, что он не покрыт сажей или нагаром, а также имеет целостное состояние без повреждений. Также стоит осуществить проверку работоспособности топливной системы.

Если все визуально целое, то приступаем к проверке датчика кислорода ВАЗ 2115. Для этого используется вольтметр, который подключается к системе подачи топлива. Сравниваем показания на вольтметре. В это время машина должна работать на 1500 оборотах, значение на вольтметре должно отображаться 0,5 В. Если значение вольтметра отличается, то это говорит о неработоспособном датчике.

Проверка датчика кислорода самостоятельно

Прежде чем приступать к замене лямбда зонда, необходимо убедиться в его неисправности, проверить датчик. Диагностика ДК обычно производится с помощью мультиметра или осциллографа, но прежде необходимо произвести внешний осмотр, потому что причина поломки может заключаться в оборванных проводах, плохом контакте в штекере.

  Замена свечей зажигания ваз 2114 8 клапанов

Чтобы проверить кислородный датчик тестером, необходимо один из щупов прибора подключить к сигнальному проводу лямбда-зонда (плюсовой разъем, обычно с проводом красного цвета), второй подсоединить к массе (щуп с черным проводом). Выполняем измерения в следующем порядке:

• запускаем двигатель и прогреваем мотор;
• устанавливаем мультиметр в режим постоянного напряжения (предел измерения – 20 Вольт);
• не останавливая мотор, подключаем щупы к ДК, производим замер. Если движок холодный, при исправном датчике тестер обычно показывает напряжение примерно 0,5 V, по мере прогрева показания на дисплее прибора меняются от 0,1 до 0,9 V.

Следует отметить, что такая проверка дает приблизительные результаты, и судить о полной исправности датчика здесь нельзя (в этом случае не проверяется скорость срабатывания, другие характеристики). Так можно только убедиться лишь в том, что лямбда-зонд вообще работоспособен в целом.

Замена коллектора с катализатором на вставку

Катализатор – «больное» место на автомобилях ВАЗ, с учетом плохого бензина, невысокого качества изготовления и тяжелых условий эксплуатации эта деталь служит относительно недолго, а стоит достаточно дорого. Самое простое решение – замена каталитического нейтрализатора на новую запасную часть, но нет никакой гарантии, что она честно отработает положенный ресурс, и ее не придется менять раньше времени.

Достаточно часто автовладельцы производят замену катализатора на специальную вставку (stinger), особенно актуальна такая операция для автомобилей 2114 с двумя лямбда-зондами. Стингер для вазовского двигателя 1.6 L выполнен в виде обычного выпускного коллектора, но имеет два отверстия с резьбой под установку ДК, а для нижнего «зонда» сделан специальный отвод (обманка датчика).

Дополнительный отвод, приваренный к корпусу стингера, позволяет «обманывать» блок управления (при этом занижается уровень токсичности выхлопных газов, поступающих на датчик), и поэтому во многих случаях не требуется вмешательства в прошивку ЭБУ. Но следует о электронную систему двигателя удается не всегда, в таком случае электронный блок все равно приходится перепрограммировать.

Проблемы со снятием прикипевшего лямбда-зонда

Беспроблемно открутить датчик кислорода удается далеко не во всех случаях, от высоких температур металл прикипает, и стронуть лямбда-зонд с места порой очень сложно. Наиболее часто встречающиеся осложнения, возникающие при демонтаже ДК:

• закатывание граней шестигранника под ключ;
• сорванная резьба на самом датчике и в коллекторе.

Если лямбда-зонд идет под замену, не все так плохо – есть немало способов, позволяющих достаточно быстро произвести демонтаж:

• воспользоваться газовой горелкой или резаком, чтобы произвести нагрев места соединения датчика с элементом выпускной системы;
• обрезать провода со штекером и попробовать открутить ДК не рожковым, а накидным ключом или головкой с воротком;
• перед отворачиваем основательно обстучать металл молотком вокруг датчика, и если резьба не поддается, повторить эту операцию несколько раз.

Нужно заметить, что проверенный метод с использованием WD-40 здесь практически не работает: закипевшая резьба настолько герметична, что химический состав практически не проникает вглубь соединения, и поэтому не «отъедает» окислившийся металл. Если нужно сохранить кислородный датчик, лучше воспользоваться нагревом с помощью газового резака, но нагревать следует только выхлопную трубу (коллектор), сам лямбда-зонд греть не рекомендуется.

Датчик кислорода ВАЗ 2114, 2115: признаки неисправности лямбда-зонт, принцип работы, расположение, ошибки

30.05.2013

Датчик кислорода (ДК) устанавливается на инжекторные ВАЗы (кроме первых моделей с контролером Bosch 1.5.4).

Это неотъемлемая часть системы питания двигателя. Данный датчик предназначен для оценки состояния выхлопа (наличие кислорода в выхлопе). Иными словами, он, ориентируясь по количеству кислорода в выхлопе, регулирует рабочую смесь.

ДК также имеет второе, но не менее популярное название «лямбда-зонд». То есть это одно и то же.

Принцип работы ДК (лямбда-зонда)

Рабочая поверхность датчика представляет собой керамический материал, покрытый платиной.

Рабочая температура поверхности составляет 350 градусов по Цельсию и выше. Поэтому до нагрева лямбда-зонда первые 5 минут после запуска двигателя рабочая смесь регулируется по показаниям других датчиков системы питания двигателя. Чтобы ускорить прогрев детали до рабочей температуры, в него монтируют электронагреватель.

Принцип работы заключается в следующем: выхлопные газы покрывают рабочую поверхность лямбд-зонда, который в свою очередь реагирует на разность уровня кислорода в выхлопных газах и окружающей среде. Затем он посылает сигнал ЭБУ, который регулирует рабочую смесь.

Где находится датчик кислорода (лямбда-зонд)?

Для двигателя 1,5 л

Лямбда зонд (под номером 11) устанавливается в выхлопной системе на приемной трубе. Вкручивается сверху, перед резонатором или проставкой (если резонатора нет). Иными словами: ставьте автомобиль на яму и ищите по всей системе выхлопа датчик, торчащий вверх. ДК — единственный датчик, который устанавливается в систему выхлопа, поэтому не промахнетесь.

Выхлопная система для двигателя 1,5л

Для двигателя 1,6 л

Система выхлопа данного двигателя немного отличается от 1,5 л. Обратите внимание на рисунок: В данной системе выхлопа запланированы 2 ДК (по номером 2) — оба находятся на катоколлекторе. На данные двигатели устанавливается как 1, так и 2 датчика концентрации кислорода: Норма токсичности Евро-2 — 1 ДК, Евро-3 — 2 ДК.

Выхлопная система для двигателя 1,6л

Как часто менять датчик кислорода?

Ресурс ВАЗовского лямбд-зонда составляет 80-160 тыс. км, в зависимости от качества бензина и других немаловажных моментов. Сервисная замена ДК на ВАЗах по мануалу должна проходить на отметке 60-70 тыс. км.

Как правило, в повседневной эксплуатации автомобиля хозяева отключают ДК, прошивая мозги (Чип-тюннинг).

Можно ли просто отключить датчик?

Многие спрашивают: а можно ли отключить датчик, отсоединив разъем? И к чему это приведет?

Ответ: После отсоединения разъема датчика ЭБУ переходит на примерные параметры, поэтому смесь будет то богатая, то бедная, расход возрастет, пропадет динамика. Если делать по уму, то можно отключить его, перепрошив мозги с помощью чип-тюннинга, или просто заменить датчик на новый.

Признаки неисправности ДК

1. Большой расход бензина (от 12 л и более). Но такая проблема может быть и по другим причинам (Причины большого расхода топлива)
2. Нестабильный холостой ход.

   Также причинами данной неисправности могут быть: мертвый РХХ, ДМРВ, ДПДЗ и т. д.

3. Провалы при ускорении, падение динамики и мощности двигателя.

   Также причинами низкой динамики могут служить неисправности в следующих элементах: ДД, ДС, ДФ, низкая компрессия и т. д.

Полезные статьи:

• Как проверить ДК?
• Как отремонтировать ДК?

Ошибки ДК

Зафиксировать наличие данных ошибок вы можете по загоревшейся жёлтой лампе на панели «чек эндж» (а может и не загореться). Прочитать эти ошибки вы сможете либо с помощью бортового компьютера, либо при компьютерной диагностике.

Ошибка Р0130	Неверный сигнал ДК 1
Ошибка Р0131	Низкий уровень сигнала ДК 1
Ошибка Р0132	Высокий уровень сигнала датчика коленвала 1
Ошибка Р0133	Медленный отклик ДК 1
Ошибка Р0134	Отсутствие сигнала ДК 1
Ошибка Р0135	Неисправность нагревателя ДК 1
Ошибка Р0136	Замыкание на землю ДК 2
Ошибка Р0137	Низкий уровень сигнала ДК 2
Ошибка Р0138	Высокий уровень сигнала ДК 2
Ошибка Р0140	Обрыв ДК 2
Ошибка Р0141	Неисправность нагревателя ДК 2
Ошибка Р1102	Низкое сопротивление нагревателя ДК 2
Ошибка Р1115	Неисправная цепь нагрева ДК 2

Чаще всего ошибки, связанные с ДК, появляются в связи с неисправностью цепи подогрева, вследствие чего датчик даёт неверные параметры.

В данном случае нужно искать обрыв провода или же заменить датчик.

Почему умирает лямбда-зонд?

Выше мы уже уточнили, что ресурс кислородного датчика составляет 80-160 тыс. км. Наверное, у вас возник вопрос: почему же такой разброс в ресурсе, целых 80 тыс. км? На самом деле, это зависит от условий, в которых эксплуатировался автомобиль:

1. Плохой бензин, в выхлопе которого содержится много свинца и железа, забивает электроды датчика за несколько заправок.
2. Плохое состояние маслосъемных колец, колпачков. Из-за них масло может попадать в смесь, а вместе с ним и в выхлопную систему.
3. Из-за зажатых клапанов, в систему выхлопа вырываются хлопки, которые разрушают рабочую поверхность датчика.
4. Из-за неправильной смеси, угла опережения зажигания, вследствие чего датчик перегревается, треск от высокой температуры нейтрализатора или катализатора.

Сколько стоит ДК?

Стоимость лямбда-зонда варьируется от региона и модели от 1000 до 2000 р.
