Чем прельщают автолюбителей отечественные машины? Одна из причин популярности отечественного автопрома — возможность самостоятельного ремонта многих узлов и агрегатов.
Для одних это интересный квест, для других – возможность сэкономить немаленькую сумму из семейного бюджета.
В этой статье мы дадим некоторые рекомендации и советы, как быстро и просто поменять датчик холостого хода на некоторых моделях ВАЗ, таких как 2108, 2109, 2114.
Фото-отчет по замене РХХ своими руками
Датчик холостого хода ̶ это немаловажная деталь современного двигателя, и он важен для стабильной работы мотора и экономии топлива. Итак, приступим.

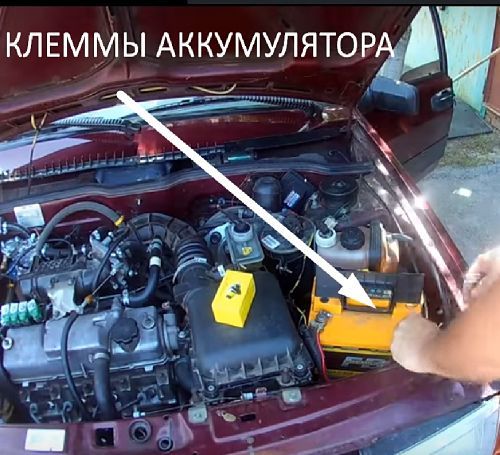

Самое первое, что нужно сделать – это отсоединить аккумуляторную батарею, т. е. обесточить автомобиль.
Это намного проще сделать, если приобрести для машины быстросъемные аккумуляторные клеммы. Они не раз пригодятся вам, особенно зимой.

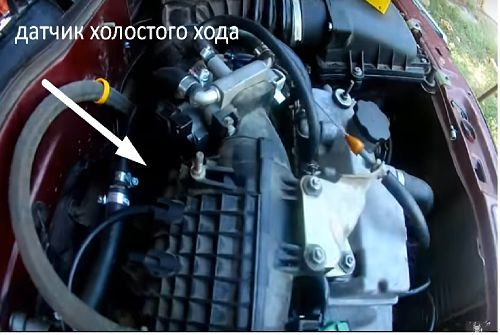

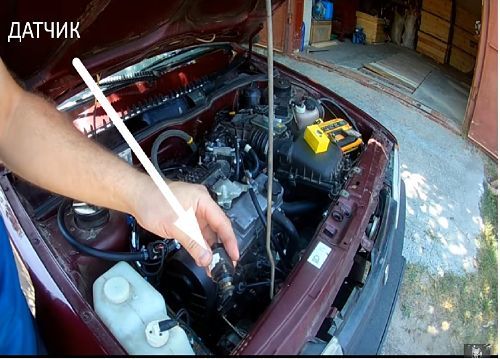

Отсоединив аккумуляторную батарею, находим сам регулятор ХХ, который мы будем менять. Находится он на моторе, со стороны салона, под дроссельной заслонкой.

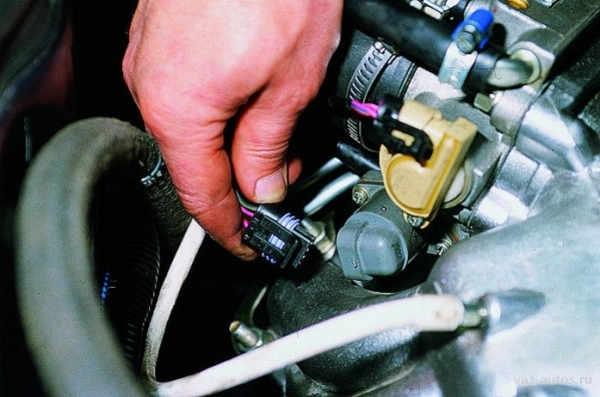

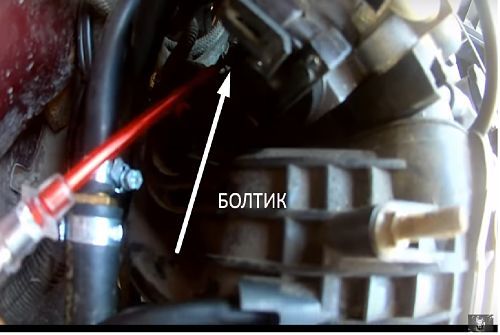

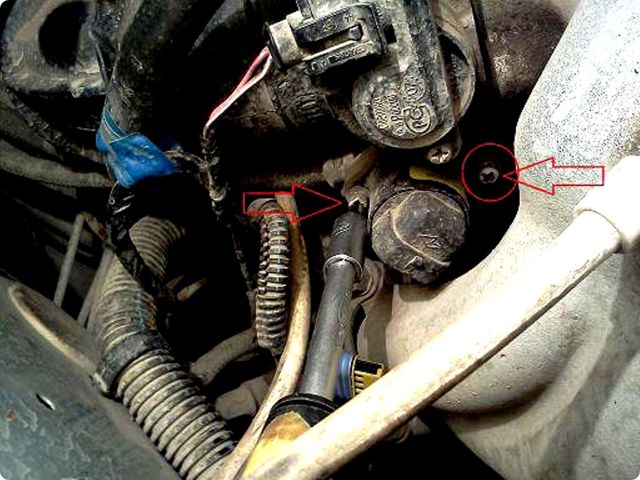

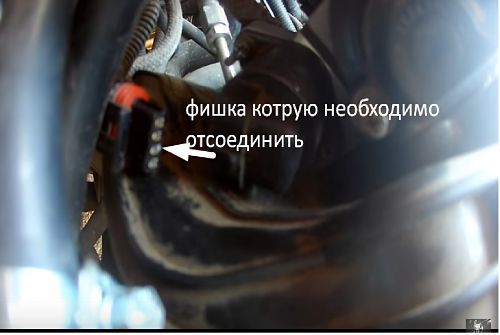

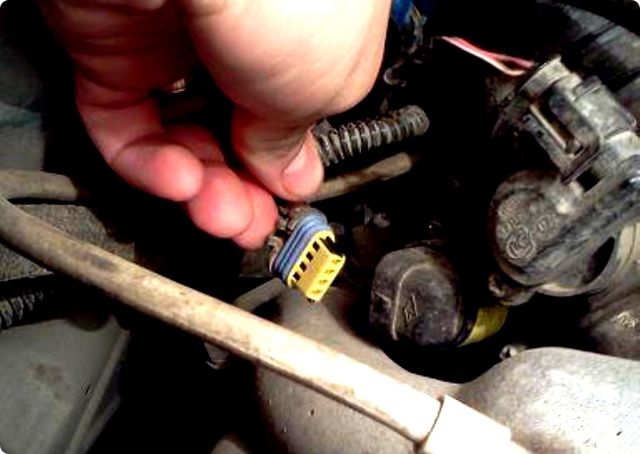

- Когда отсоединили фишку от датчика (фото 3), открутите два болтика, которые находятся по бокам датчика.
- Удобнее «подлезать» к болтикам тоненькой отверткой, и желательно магнитной, так как болтик может упасть под двигатель или на землю.
Лучше подложить вниз емкость. Тогда не придется отвлекаться на поиски «потеряшки». И еще, окрутив и вытянув первый болтик, не спешите со вторым. Лучше чередовать действия, открутил немного – вытянул датчик немного, и так до конца. Тогда вероятность выпадения болтика сводится на нет.

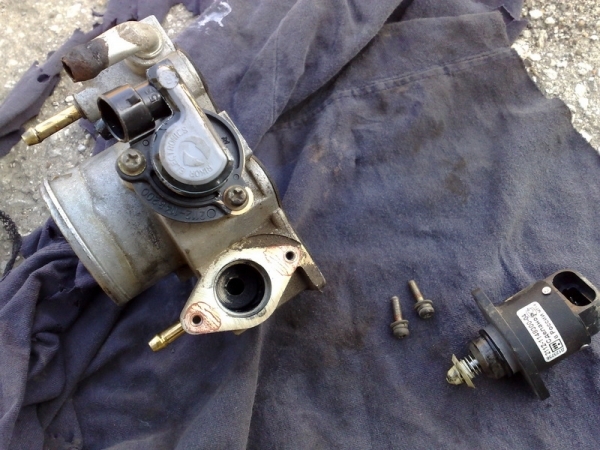

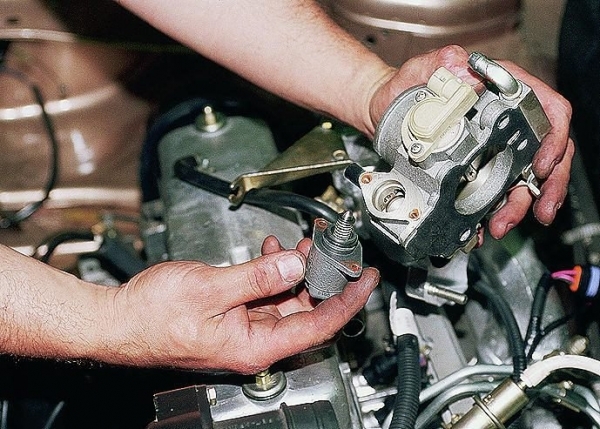

Открутив регулятор, вытягиваем его «на белый свет».

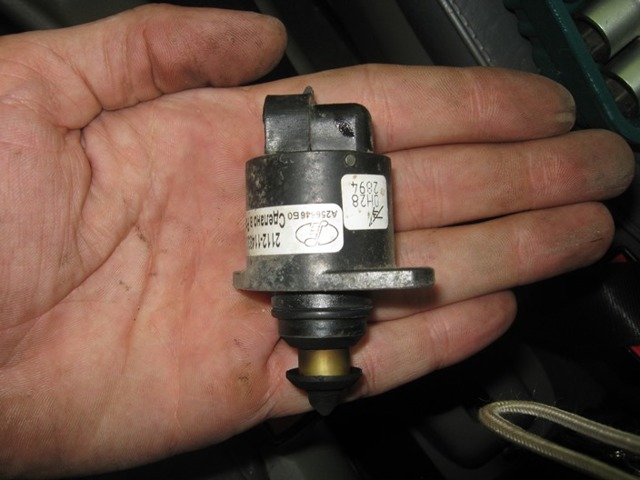

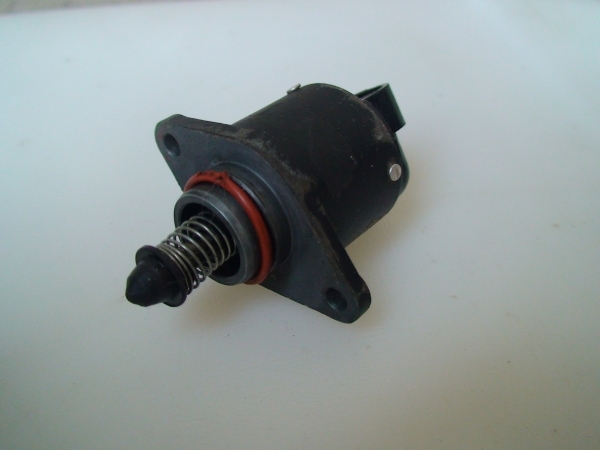

По сравнению с новым датчиком холостого хода, на старом есть нагар, люфты, и т. д. Если нет возможности приобрести новый датчик холостого хода, восстановите старый.

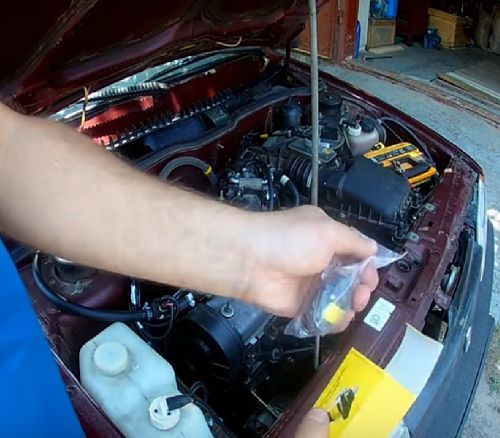

Но лучше приобрести новый датчик холостого хода у проверенного производителя. Это гарантирует автовладельцу, что он работоспособный и качественный.
Новый датчик, по сравнению со старым «производит впечатление». На нем нет люфтов, он чистый, блестящий, он намного лучше, чем восстановленный старый.
Установка нового датчика холостого хода происходит в обратном порядке от того, как снимали старый. Один совет! Чтобы новый датчик установить правильной стороной, перед тем, как его устанавливать и прикручивать, наденьте на него «фишку».
Тогда при попытке установки датчика холостого хода не той стороной провод «фишки» не даст это сделать.

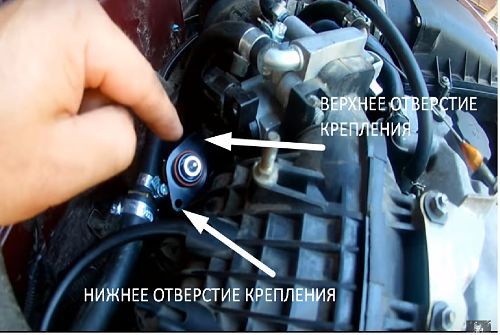

Первым закручиваем верхний болтик, так как попасть нижним труднее.
Чтобы облегчить попадание нижнего болтика на резьбу, рекомендуется перед установкой датчика в нижнее отверстие крепления вставить болтик, и с ним же вставлять устройство на место.
Если нижний болтик не вставить в отверстие предварительно, а верхний болтик затянуть, то потом не поможет даже намагниченная отвертка, попасть нижним болтиком на резьбу будет невозможно.
Итак, новый датчик холостого хода установлен на место. При установке замечаем, плотно ли он вошел.
Так как датчик расположен крайне неудобно, «повозится» иногда приходится довольно долго, особенно, если заменой человек занимается первый раз.
Иногда болтик «не идет», особенно у неопытных автолюбителей.
Ничего страшного в этом нет, придется потратить больше времени и снять дроссельную заслонку. Там нет ничего сложного, она крепится на двух болтах.
Следующим этапом будет присоединение клемм аккумулятора, за которым последует проверочный запуск двигателя. Без этого мы не поймем, была ли результативна замена датчика холостого хода и насколько стабильно работает двигатель на холостых оборотах.
Когда мотор завелся, анализируем его работу на «холодную» и после прогрева. Если обороты стабильны и находятся в нужных параметрах, наша работа дала положительный результат. Мы самостоятельно удачно сделали ту работу, за которую на станции технического обслуживания с нас взяли бы немалые деньги.
Датчик холостого хода на ВАЗ-2109 (инжектор): где находится..
В инжекторных автомобилях применяется система питания, отличная от карбюраторной с ее каналом для работы двигателя на холостом ходу. Для поддержки работы двигателя в режиме ХХ служит датчик холостого хода инжектор ВАЗ-2109. Специалисты называют его по-разному: датчик ХХ или регулятор ХХ. Данное устройство практически не доставляет проблем владельцу автомобиля, но иногда все же выходит из строя.
Назначение
Датчик необходим для регулировки потока воздуха, который поступает в мотор, когда дроссель закрыт. То есть элемент автоматически регулирует заданные обороты двигателя в режиме холостого хода. Регулятор участвует и в прогреве силового агрегата после холодного запуска.
Устройство
На начальном этапе развития инжекторных двигателей в качестве регуляторов холостого хода применялись роторные и соленоидные устройства. Они могли иметь два рабочих положения — здесь можно провести аналогию с вентилем запорной арматуры. Датчик работал в полностью открытом или полностью закрытом положении. Это не позволяло эффективно стабилизировать обороты холостого хода.
В дальнейшем инженеры «АвтоВАЗа» создали датчик холостого хода инжектор ВАЗ-2109 в виде шагового клапана. Он отличается наличием ступенчатой регулировки подачи воздуха по обходному каналу в дроссельной заслонке.
Устроен РХХ следующим образом: в основе лежит небольшой шаговый электродвигатель, также в устройстве имеются шток, пружина и игла.
Принцип действия

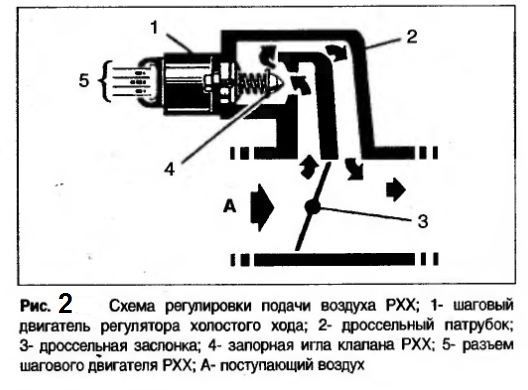

Когда автомобиль движется, и дроссельная заслонка открыта, РХХ не участвует в процессе, его клапан закрыт, а шток неподвижен.
Когда же заслонка закрывается, и двигатель переходит в режим холостого хода, на электрический двигатель подается напряжение, и шток движется в сторону открытия — входит в работу клапан.
Он приоткрывается, и воздух в двигатель поступает в обход через специальное отверстие.
Когда водитель включает зажигание, шток РХХ полностью выдвигается в свое крайнее положение и закрывает калибровочное отверстие в патрубке дросселя.
Затем датчик считает шаги, и клапан возвращается в свое базовое положение. Что касается этого базового положения, то оно может быть разным и зависит от установленной в ЭБУ прошивки. Для прошивки «Январь 5.
1» положение составляет 120 шагов, для прошивок «Бош» — 50 шагов.

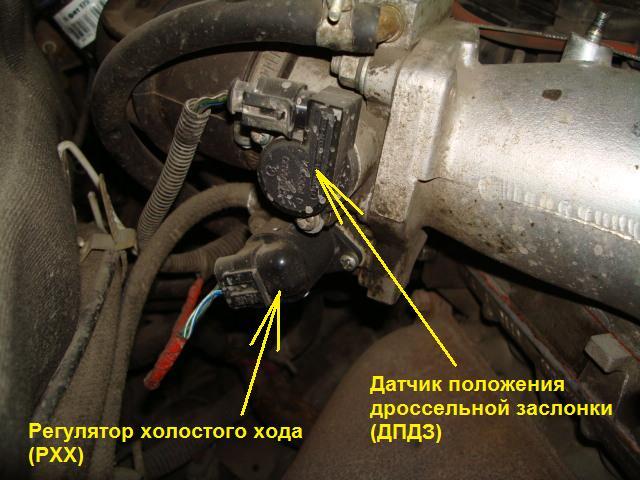

Расположение

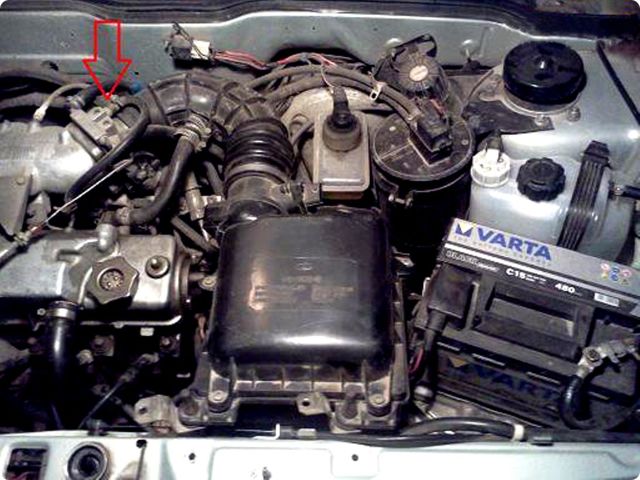

Зная принцип действия датчика холостого хода ВАЗ-2109 (инжектор), нетрудно догадаться о месте его установки. На данном автомобиле он находится около дроссельной заслонки и датчика положения дросселя. Прибор фиксируется винтами на корпусе заслонки. В случае выхода из строя владелец автомобиля сможет без труда заменить его самостоятельно.

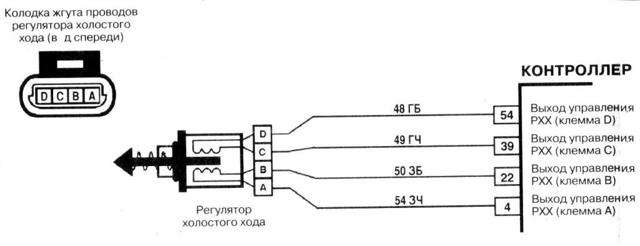

Схема включения ДХХ
Регулятор холостого хода подключается единственным четырехжильным кабелем. Провод датчика холостого хода ВАЗ-2109 соединен с ЭБУ.
Такая проводка создает определенные проблемы при попытке диагностики датчика своими руками.
Не получится просто взять и подать напряжение на клемму для проверки: ЭБУ подает напряжение к обмоткам шагового мотора в импульсном режиме. Поэтому проверка мультиметром в случае неисправности не очень эффективна.
Признаки неисправности
Данный элемент отвечает за работу мотора на холостом ходу, а значит, любая его неисправность повлияет на стабильность ХХ. Среди основных симптомов выхода из строя HPP можно выделить:
- неустойчивый холостой ход;
- падение оборотов коленчатого вала при включении дополнительных элеткропотребителей;
- отсутствие повышенных прогревочных оборотов при холодном запуске силового агрегата;
- остановка ДВС при выключении или переключении передачи.
Данные симптомы не всегда будут являться причиной неисправности датчика холостого хода ВАЗ-2109 (инжектор), так как такие же признаки будут и при выходе из строя ДПДЗ.
Но в случае проблем с датчиком положения дроссельной заслонки загорится лампа «Проверьте двигатель».
Так как РХХ, или датчик холостого хода, не имеет собственной диагностической системы, то при этих же симптомах лампа гореть не будет.
Типичные поломки
Данные признаки обычно возникают, если байпасный канал в дроссельной заслонке забит пылью, грязью. Также может быть нарушена целостность электрической части. Те же симптомы можно получить, если прошивка в компьютере ЭБУ автомобиля не будет соответствовать установленному датчику холостого хода.
Как диагностировать РХХ
В идеальной ситуации проверка регулятора должна осуществляться на профессиональных стендах, где можно воспроизвести подачу импульсов, аналогичных ЭБУ. На практике такие стенды есть далеко не везде, и вся диагностика сводится к более простым методам проверки. Это проверка датчика визуально и вручную, тесты с помощью мультиметра.
Простейшая диагностика ДХХ
Самым простым способом проверить датчик холостого хода ВАЗ-2109 является следующий метод. Потребуется помощь друга. Датчик отключают из разъема, затем откручивают винты крепления и демонтируют устройство. Далее регулятор снова подключатся в разъем, но удерживается в руках.
Помощник в это время запускает силовой агрегат, и шток РХХ должен в этот момент втянуться полностью, а затем выдвинуться на определенное расстояние.
Если устройство ведет себя именно так, то оно работоспособно — шток не погнут, его не заклинивает внутри клапана. Но нет никаких гарантий, что прибор соответствует прошивке ЭБУ. Шток выдвигается, но неизвестно количество шагов.
На разъеме имеется маркировка — по ней можно убедиться в соответствии датчика ЭБУ.
Это начальный этап диагностики. Далее проверяют электрическую часть, состояние клапана, степень износа иглы.
Как проверить датчик мультиметром
С помощью мультиметра продиагностировать датчик холостого хода ВАЗ-2109 (инжектор) можно двумя способами: вначале проводят измерение в режиме омметра, затем — в режиме вольтметра.
Если замкнуть контакты на штекере C-D и A-B, то мультиметр должен показать сопротивление в пределах 40-80 Ом. Если замыкать щупами контакты D-C и A-D, то мультиметр на исправном РХХ покажет бесконечность.

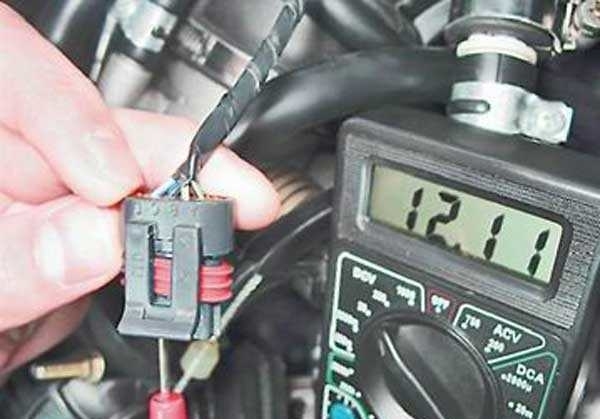

В режиме вольтметра напряжение на датчике при включенном зажигании должно составлять 12-20 В.
Диагностика на стенде
Самые простые стенды для проверки РХХ обойдутся рядовому автолюбители в 1500-2000 рублей. Замена датчика холостого хода ВАЗ-2109 обойдется в 300 рублей. Поэтому покупка стенда экономически нецелесообразна. Можно собрать простой стенд своими руками.
Схема состоит из зарядного устройства от любого мобильного оборудования с напряжением в 6 В, колодки штекера и контрольной лампы. Если в процессе проверки лампа будет светиться, то РХХ неисправен. Если лампа горит в половину накала, то устройство исправно.
Чистка иглы и клапана ДХХ
Прежде чем менять датчик, можно попробовать прочистить его — очень часто это решает проблему. Элемент отсоединяют от его колодки, очищают контакты с помощью WD-40 или любой другой аналогичной жидкости.
Затем откручивают винты и извлекают сам регулятор.
Полностью разбирать устройство для очистки не нужно — достаточно обрызгать шток, иглу, пружины очищающей жидкостью, а пока РХХ высыхает, брызнуть жидкостью в канал холостого хода в дроссельном узле.
Как заменить датчик холостого хода
Если очистка не помогла, и РХХ не работает, тогда нужна замена датчика холостого хода ВАЗ-2109 (инжектор). Делается это очень просто.

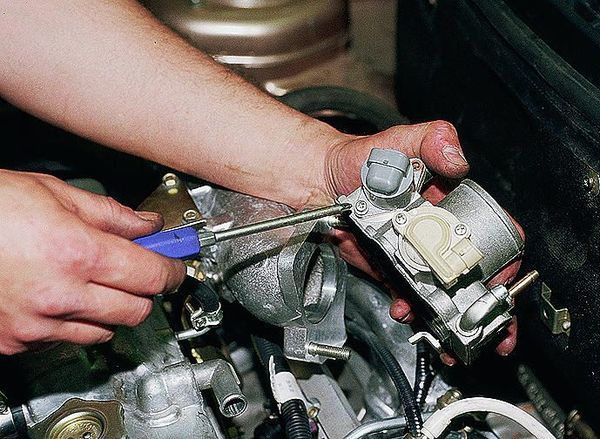

Датчик установлен на корпусе дроссельной заслонки. Крепится он двумя винтами, как и топливный насос. Для снятия откручивают болты крепления и отключают штекер от прибора. Перед монтажом нового ДХХ рекомендуется зачистить наждаком посадочное место.
Новый РХХ устанавливают аналогично, в обратом порядке. Элемент устанавливают на место, фиксируют болтами, подключают провода. Но иногда случается так, что замена не решает проблему, и холостые обороты плавают даже с новым датчиком. Здесь причина в качестве запасных частей в магазинах — перед установкой лучше убедиться в работоспособности нового датчика.
Нюансы выбора
В магазинах предлагается огромное количество различных датчиков разных производителей. Оригинальная деталь обязательно имеет маркировку XX-XXXXXXX-XX.
По последним двум цифрам можно разобраться в совместимости. Так, цифры 01 и 03 взаимозаменяемы, также можно менять местами 02 и 04. Вместо 02 нельзя поставить 01 или 03.
Если датчик оригинальный и новый, пружину и шток лучше дополнительно смазать густой смазкой.

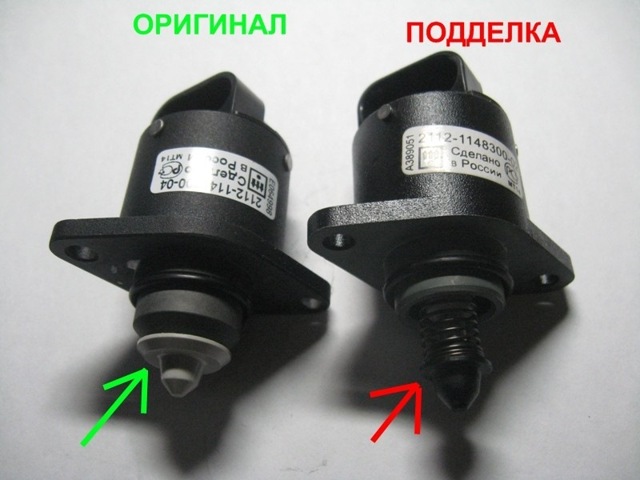

Покупая датчик даже в проверенном магазине, следует смотреть на следующие нюансы:
- на упаковке отсутствуют метки, по которым можно отличить производителя;
- стикер на корпусе устройства желтый и не имеет рамок;
- игла имеет темный наконечник;
- уплотнительное кольцо тонкое и черное;
- шляпки заклепок меньше 3 мм в диаметре;
- пружина белого цвета;
- длина корпуса меньше длины штатного датчика «АвтоВАЗа» на 1 мм.
Все эти нюансы говорят о том, что предлагается контрафактный датчик холостого хода ВАЗ-2109. Фото настоящего и поддельного устройств вы видите выше.
Замена датчика холостого хода ваз 2109 инжектор
За холостые обороты двигателя отвечает регулятор холостого (РХХ), с его помощью мотор способен поддерживать оптимальные обороты необходимые во время работы без нагрузки для экономии топлива и увеличения срока службы рабочих механизмов двигателя.
Кроме того, холостые обороты позволяют двигателю прогреться пред тем как начать движение. Регулятор холостого хода расположен с левой стороны в дроссельном узле и состоит из трех главных компонентов:

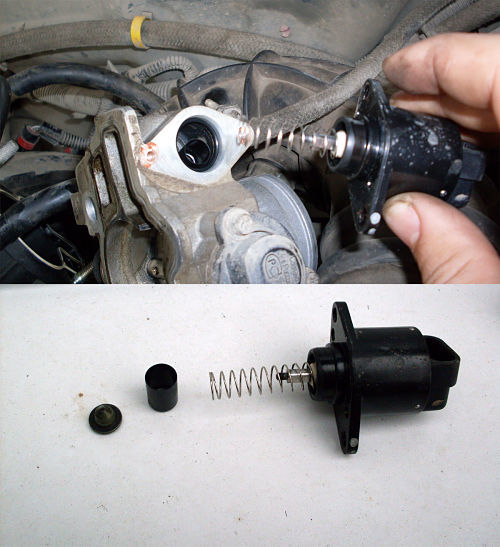

Шток с конусной иглой на конце.
КАК РАБОТАЕТ РЕГУЛЯТОР ХОЛОСТОГО ХОДА?
Принцип работы регулятора холостого состоит в том, чтобы открывать или закрывать канал. который проходит в обход дроссельной заслонки. Во время работы двигателя датчик оборотов коленчатого вала при помощи специальных меток сообщает контроллеру о скорости вращения коленвала (об/мин).
Контроллер в свою очередь решает о необходимости открытия или закрытия канала, руководствуясь определенными расчетами и алгоритмами.
После этого он сообщает этому самому РХХ о своем решении, тогда регулятор холостого хода собственно и выполняет эту команду, то есть увеличивает или наоборот уменьшает подачу топлива посредством выдвигания или втягивания штока с иглой.
ПРИЗНАКИ НЕИСПРАВНОСТИ РХХ:
- Нестабильные холостые обороты двигателя (плавающие холостые).
- Внезапная остановка двигателя при включении нейтральной скорости.
- Повышение или понижение оборотов даже на прогретом двигателе.
- Обороты не повышаются после запуска холодного двигателя.
Двигатель не пускается когда нажата педаль «газа». Это признак того, что игла перекрывает канал.
Заметное падение оборотов двигателя после включения мощных энергопотребителей, таких как: печка, фары, и прочее).
Вы можете заменить регулятор холостого хода ВАЗ 2109 на СТО, но рекомендуется сделать это своими руками, тем более, что эта работа не представляет собой ничего сложного.
ЗАМЕНА РЕГУЛЯТОРА ХОЛОСТОГО ХОДА ВАЗ 2109 — ПОШАГОВОЕ РУКОВОДСТВО
- Первым делом снимите минусовую клемму с аккумулятора.
- После этого разъедините колодку с проводами, которые идут к РХХ из дроссельного патрубка, для этого нажмите на пластиковый фиксатор-защелку.
- Выкрутите два винта крепления и снимите с дроссельного патрубка РХХ ВАЗ 2109. Здесь иногда возникают проблемы, например — ситуация, когда крепежный винт, расположенный ближе к ресиверу выпадает при выкручивании. Учитывая это, рекомендую вам выкручивать сначала левый винт расположенный слева, после этого потяните регулятор холостого хода на себя и выкрутите правый винт. Такая последовательность позволит вам достать РХХ, при этом не растеряв все винты, в этом случае они останутся во фланце.
- На этом можно сказать все, самостоятельная замена РХХ ВАЗ 2109 подошла к концу, осталось установить новый датчик, делать это необходимо в порядке обратном разборке. Для упрощения проведения данной операции разрешается капнуть на уплотнительное кольцо пару капель моторного масла.
- Теперь осталось откалибровать датчик холостого хода ВАЗ 2109, эта процедура полностью автоматическая. Все, что от вас требуется это:
- Одеть минусовую клемму.
- Включите зажигание, при этом не запуская мотор, достаточно будет 5-10 сек.
Внимание! Если во время проведения замены регулятора вы не отключали АКБ, то вы должны понимать, что в таком случае ЭБУ не произведет калибровку РХХ.
При наличии проблем в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть сложности. Чтобы определить поломку и научиться грамотно менять датчик, ознакомим вас с основными положениями.
Принцип работы
Не совсем правильно называть датчик холостого хода именно датчиком. Ведь они являются измерительными приборами, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.
Увы, системы самодиагностики на ВАЗ 2109 не совершенны, потому при выходе из строя регулятора холостого хода автомобиль вас об этом не уведомляет даже элементарным включением сигнальной лампы Check Engine. Потому ориентироваться приходится по признакам поломки.
Работает РХХ следующим образом. При включении замка зажигания шток на датчике выдвигается до упора, упирается при этом в специальное отверстие дроссельного патрубка. РХХ начинает считывать шаги и клапан возвращается в изначальное положение.
При работающем моторе при повышении или уменьшении количества шагов происходит изменение объема воздуха, поступающего через отверстие.
Следовательно, в двигатель идет необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостых.
Функции
РХХ регулирует количество поступающего в двигатель воздуха при закрытой дроссельной заслонке. Это говорит о том, что РХХ выполняет функции автоматической регулировки заданных оборотов мотора при холостом ходу.
Салонный фильтр для лады весты
Также регулятор принимает участие в процессе прогрева мотора до оптимальных рабочих температур зимой. Диапазон рабочих температур у РХХ достаточно широкий — от -40 до +130 градусов по Цельсию.

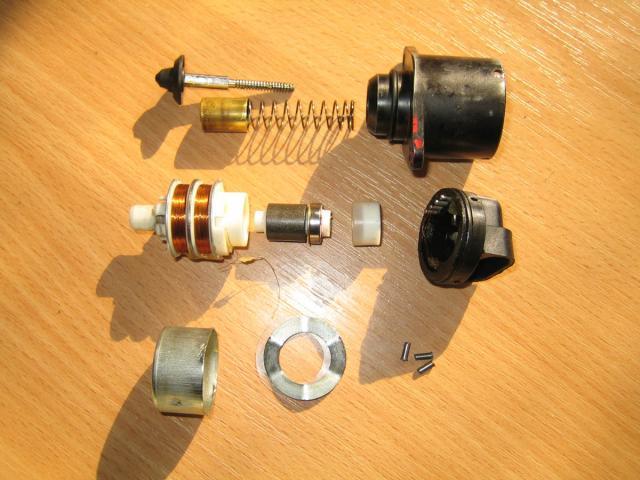

РХХ, при столь важных функциях, имеет небольшие размеры и состоит из трех основных элементов:
- Шаговый электромотор;
- Пружина;
- Шток с конусообразной иглой на конце.
Регулятор холостого хода установлен на корпусе дроссельного узла парой винтов.
Признаки неисправности
Игнорировать признаки выхода из строя датчика холостого хода на вашем инжекторном или карбюраторном ВАЗ 2109 ни в коем случае нельзя. Сначала это будет доставлять дискомфорт в вождении, но вскоре может стать причиной серьезной аварии.
Существует несколько основных симптомов, которые могут указывать на проблемы с РХХ:
- Обороты самопроизвольно начинают то увеличиваться, то уменьшаться;
- При включении холодного силового агрегата не повышаются обороты;
- При использовании дополнительных электрозависимых устройств, таких как фары или отопитель, на холостом ходу сразу начинают падать обороты;
- При выключении передачи или на холостом ходу двигатель может заглохнуть.
Это не полный перечень возможных симптомов, но все они косвенные. Потому чтобы убедиться, что проблема кроется именно в РХХ, а не других узлах двигателя, необходимо проверить текущее состояние датчика.
Проверка состояния
- Чтобы проверить текущее состояние вашего РХХ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.
- Шаг проверки
- Ваши действия
- Включите ручной тормоз на автомобиле, установите противокаты под колеса. Безопасность всегда должна стоять на первом месте во время ремонта машины своими руками
- Необходимо добраться до искомого датчика, отключить его от питательной колодки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс устанавливается на выводы колодки проводов А и D
Включите зажигание, проверьте показатели напряжения. В норме они составляют около 12Вольт. Если вольтметр показывает меньшие значения, возможна проблема с уровнем заряда аккумуляторной батареи.
Если напряжения совсем нет, придется проверить весь ЭБУ и электрическую цепь. Не исключены обрывы.
Проведите еще одну проверку при включенном зажигании. Проверьте поочередно выводы AB и CD. В нормальном состоянии сопротивление на них должно составлять примерно 53 Ом. Если РХХ работает нормально, измерительный прибор покажет бесконечное сопротивление
При снятом регуляторе холостого хода и включенном зажигании подключите к нему колодку с питание. Если при этом конусная игла выдвинулась, все с устройством хорошо. Если же не выдвигается конусообразная игла, тогда РХХ вышел из строя и требует замены
Определив, что старый датчик холостого хода уже отработал свое на ВАЗ 2109, ему требуется замена. Процедура вполне выполнима без посторонней помощи.
Замена или чистка
Практика показывает, что в достаточно большом количестве случаев простая чистка регулятора холостого хода позволяет восстановить его работоспособность. Потому советуем первым делом опробовать этот метод. А если он результата не даст, тогда не составит никакого труда заменить устройство.
- Купите емкость с очистителем для карбюратора. При этом ваш двигатель вполне может быть инжекторным. Просто данный состав отлично подходит для чистки РХХ и не только.
- Отключите от датчика колодку с проводами, открутите два крепежа и извлеките непосредственно сам пострадавший регулятор.
- Зачистите регулятор от накопившегося мусора, загрязнений, очистите обязательно саму иглу и пружину. Делать это нужно средством для чистки карбюратора. Используйте подручные средства, дабы привести в порядок достаточно компактное устройство.
- Обязательно очистите посадочное гнездо регулятора холостого хода на дроссельном узле. Именно туда входит конусообразная игла датчика ХХ.
- Завершив мероприятия по очистке устройства, верните его на место и проверьте в работе.
- Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новый регулятор и установить его на место старого датчика.
- Обязательно перед заменой обесточьте автомобиль, отключив минусовую клемму с аккумуляторной батареи, затем отключите колодку с питающими проводами, открутите крепежные винты и снимите устройство.
- Выполните сборку, действуя в обратной последовательности.
Колпаки на колеса r14 в нижнем новгороде
Здесь главное действовать аккуратно и не переусердствовать с карбюраторным очистителем, если сначала решили попробовать зачистить устройство. В остальном замена РХХ не вызывает проблем даже у новичков.
Регулятор холостого хода (РХХ) ВАЗ 21083, 21093, 21099
Регулятор холостого хода является элементом электронной системы управления двигателем.
Регулятор холостого хода (РХХ) ЭСУД инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099
— Назначение регулятора холостого хода
Регулятор холостого хода (РХХ) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 2099 (он же шаговый мотор, он же датчик холостого хода) предназначен для регулировки объема подаваемого воздуха во впускной коллектор с целью обеспечения работы двигателя на холостом ходу при закрытой дроссельной заслонке. Помимо этого РХХ участвует в запуске двигателя автомобиля, его работе при прогреве и на переходных режимах.
— Устройство РХХ

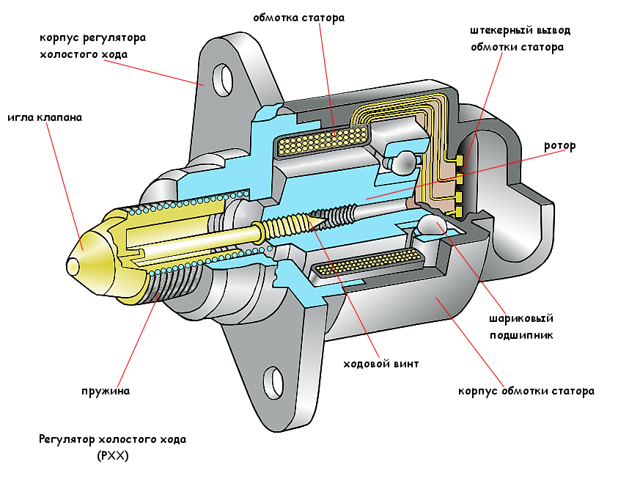

Регулятор холостого хода состоит из двухполюсного шагового двигателя, имеющего две обмотки статора, сердечник со штоком и подпружиненным конусным наконечником. Вращательное движение сердечника преобразуется в поступательное перемещение штока с наконечником (соединение гайка-винт). При вращении ротора в одну сторону шток вытягивается, при вращении в другую втягивается.
— Расположение на автомобиле
РХХ установлен в нижней части корпуса дроссельного патрубка, перекрывает своим наконечником сечение байпасного канала, по которому воздух поступает во впускной коллектор двигателя.
— Принцип действия регулятора холостого хода
По сигналу контроллера (ЭБУ), на разных режимах работы двигателя, регулятор холостого хода перемещением наконечника штока изменяет величину проходного сечения байпасного канала, через который подается воздух под дроссельную заслонку.
Предельно выдвинутое положение штока является исходным (нулевой шаг). Его можно наблюдать на незапущенном двигателе при выключенном зажигании. В этом положении сечение байпасного канала полностью перекрывается наконечником, и воздух под дроссельную заслонку не поступает.
Полностью втянутый шток соответствует перемещению на 255 шагов и полностью открытому байпасному каналу.
Подробнее: «Принцип действия регулятора холостого хода (РХХ)».
— Неисправности в работе двигателя связанные с РХХ
- — неустойчивый холостой ход;
- — повышенные либо пониженные обороты холостого хода;
- — «плавающие» обороты холостого хода;
- — затрудненный запуск двигателя (возможен только при нажатии на педаль «газа»);
- — двигатель глохнет после сброса «газа» и (или) переключении передач;
- — снижение оборотов холостого хода двигателя после включения мощных потребителей.
Выйти из строя может как сам РХХ, так и его электрические цепи. В ряде случаев имеет смысл снять РХХ, проверить, прочистить его и его посадочное гнездо.
— Применяемость РХХ
На автомобилях ВАЗ 21083, 21093, 21099 с двигателями оборудованными впрыском топлива устанавливается регулятор холостого хода 2112-1148300-01 или 2112-1148300-02.
Примечания и дополнения
— Шаговый мотор – специальный тип электродвигателя, без щеток, имеющий две обмотки возбуждения в статоре и сердечник (ротор) из магнитного металла. При подаче напряжения на одну из обмоток сердечник поворачивается на определенный угол, при подаче напряжения на другую обмотку еще на один. Таким образом, полный оборот сердечника разделен на несколько частей – шагов.
— При установке нового регулятора холостого хода необходимо отрегулировать выступание его запорной иглы, которое не должно превышать 23 мм.
TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте
Еще статьи по электронной системе управления двигателем (ЭСУД) автомобилей ВАЗ 21083, 21093, 21099
- — Датчик температуры охлаждающей жидкости инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099
- — Датчик положения коленчатого вала инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099
- — Схема электронной системы управления инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099
- — Порядок работы системы впрыска двигателя автомобилей ВАЗ 21083, 21093, 21099
- — Датчик массового расхода воздуха инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099
О датчике холостого хода ваз 21099 (2109)
На инжекторный ВАЗ 21099 (2109) устанавливается датчик холостого хода, для того чтобы ускорить прогрев холодного двигателя и уменьшить износ трущихся деталей при прогреве и поддержания холостых оборотов двигателя, его механики сокращённо называют ДХХ. Этот прибор устанавливается в дроссельный узел, который можно увидеть в левой части мотора, если на него посмотреть сверху.
ДХХ (или РХХ это один и тот же датчик
Как он устроен
В устройство этого прибора входят три основные детали:
- Электродвигатель шаговый;
- Игла конусная совмещённая со штоком;
- Пружинка.
Схема прибора показана на рисунке.
Схема ДХХ ВАЗ
Принцип работы регулятора холостого хода заключается в следующем. На схеме прибора обозначены блоки:
- Красным цветом обозначен исполнительный механизм, это непосредственно датчик холостого хода на инжекторный ВАЗ 2109;
- Под объектом регулирования, который закрашен в серый цвет, понимают частоту оборотов мотора;
- Синим цветом, обозначены датчики, которые считывают частоту и скорость вращения коленчатого вала. Когда мотор работает на холостом ходу, воздух в цилиндры поступает по каналам байпаса, а за их ширину отвечает датчик ХХ. Контроль количества поступающего воздуха возлагается на датчик, которым определяется его массовый расход. По этим данным блок управления мотора подаёт нужное количество бензина;
- Зелёным цветом обозначили схему сравнения, которая находится в электронном блоке. Она предназначена для сравнения заданной частоты вращения мотора с его реальным числом оборотов. По её команде происходит открытие или закрытие канала байпаса для поддержания заданного числа оборотов двигателя;
Схема сравнения получает сигнал и от датчика температуры охлаждающей жидкости. Пока она не достигнет рабочей температуры, по команде этого блока, двигатель будет работать на повышенных оборотах.
Регулирование потока поступающего воздуха происходит конусной частью иголки.
Она с помощью электродвигателя может задвигаться или выдвигаться, тем самым открывать или прикрывать канал поступления воздуха.
Работая по такой схеме, инжекторный мотор в любой момент своей работы, получает только нужное в данный момент количество воздуха. Его излишки или недостача воздуха вызывают нарушения в работе силового агрегата, иногда приводящие к полной остановке двигателя.
Какие признаки свидетельствуют о неисправности дхх
Любого водителя, опытного или начинающего, должны насторожить необычное поведение мотора во время его работы. Это могут быть такие явления:
- Неустойчивая работа или полная остановка мотора. Отказ в работе при отпущенной педали газа;
- При полностью прогретом моторе, холостые обороты самопроизвольно то повышаются, то понижаются;
- После выключения передачи происходит полная остановка двигателя;
- Во время пуска холодного двигателя, не наблюдается повышения частоты вращения коленчатого вала;
- При подключении других мощных потребителей электроэнергии, уходят вниз обороты мотора.
При появлении любого из них, а то и нескольких признаков одновременно, нужно обратить внимание на работоспособность ДХХ.
КАК ПРОВЕРЯЮТ РАБОТОСПОСОБНОСТЬ ДХХ
Этот датчик не снабжён элементами самодиагностики, как некоторые другие, поэтому сигнала на табло о его неисправности не будет.
С одной стороны это облегчает поиск неисправного узла, а с другой стороны для проверки его работоспособности нужен измерительный прибор.
Хорошо подходит китайский цифровой мультиметр, стоимость его небольшая, она по «карману» любому владельцу машины. Если у вас есть подобный прибор, то можно приступить к проверке его работоспособности.
Проверка датчика холостого хода на ВАЗ 2109 инжекторного типа, выполняется таким образом:
- Прибор ставится в положение для измерения напряжения, и проверяют бортовую сеть автомобиля. Щупы прибора, установленные на клеммы аккумулятора, должны показать напряжение немногим больше, чем 12 Вольт;
- При выключенном зажигании отключают разъём с проводами от ДХХ. Для этого нужно пальцами надавить на фиксатор на пластиковом корпусе разъёма.
Это наглядно видно на фото слева. Отключать или подключать датчик нужно только при выключенном зажигании, чтобы избежать выхода из строя электроники блока управления. Щуп измерительного прибора подключается к массе машины. Включают зажигание и вторым щупом проверяют наличие напряжения в выводах на разъёме, которые обозначены на фото буквами A и D. Это хорошо видно на правом фото. Оно должно быть не менее чем 12 Вольт. Если оно значительно ниже, или отсутствует совсем, то виновником может быть обрыв питающих проводов или выход из строя электроники в блоке управления работой мотора.
На фото хорошо видно, где находится датчик холостого хода.
Расположение ДХХ
Чтобы его снять, нужно воспользоваться крестообразной отвёрткой и отвинтить два крепящих его винта.
Снятие ДХХ
- На фото отчётливо видно и место где находится РХХ. Винт, который ближе к патрубку, имеет «плохую привычку» теряться. чтобы этого не случилось, сперва вывинчивают левый винт. Легонько тянут ДХХ на себя и выкручивают винт с правой стороны. В таком случае он останется в отверстии корпуса и не выпадет ;
- Измерительный прибор ставят в положение для измерения сопротивления. Щупы подносят к выводам А и В, а затем к С и D. Прибор должен показать примерно 52 Ома. Это рабочий параметр. Если измерить сопротивление между выводами А и С, а затем В и D, показания должны быть в районе бесконечности. Если это не так, то ДХХ нужно заменить.
Ещё можно проверить ДХХ «на ощупь». Делают это таким образом. На снятом ДХХ, но с подключенными проводами, пальцем нужно слегка придавить выступающую часть конусной иглы. При включении зажигания она должна толкнуть палец. Если толчка не последовало, датчик неисправен. Сомнений в неисправности ДХХ не осталось, приступаем к его замене.
Перед тем как будет проведена замена датчика холостого хода на инжекторном ВАЗ 21099, несколько слов о выборе нового ДХХ. Механики, которые занимаются такими системами, хорошо отзываются о приборах, производимых компанией «Омега».
Также неплохие результаты показали ДХХ с маркой «КЗТА». При покупке последнего, нужно учитывать конечную метку регулятора. Нужно приобретать датчик с такой меткой, которая имеется на сломанном приборе. Стоимость датчика может находиться в пределах 500 – 700 рублей.
Датчик новый имеется, можно его установить.
Как правильно установить новый прибор
О том, как снимают прибор, мы уже рассмотрели, поговорим о его установке.
Перед установкой нового прибора, нужно осмотреть и прочистить воздушный канал и установочное место ДХХ.
Установка производится в обратном порядке от его снятия. Уплотнительное резиновое кольцо перед установкой слегка смазывают моторным маслом. Сам прибор перед установкой необходимо калибровать. Расстояние от его корпуса до кончика конусной иглы должно быть равно 23 мм.
Для его корректировки на контакт «D» подают «+» от аккумуляторной батареи, а на вывод «С» кратковременными касаниями подаётся «минус» бортового питания. Так небольшими шагами игла выдвигается в крайнее положение и снова контролируется установочный размер. Когда будет получен нужный параметр вылета иглы, ДХХ устанавливают на своё место.
Как видите, процесс проверки, регулировки и замены прибора доступен, и сложностей особых трудностей не вызывает, поэтому такую работу можно выполнять самостоятельно.
Ваз 2109: неисправности и ремонт датчика холостого хода
Датчик холостого хода ВАЗ 2109, 21099 – это специальное устройство, которое служит для регулировки количества воздуха, и его подачи в камеру сгорания, в момент работы двигателя на холостых оборотах.
Он устанавливается на системах питания: карбюратор и инжектор. Но, поскольку ВАЗ 2109 и 21099, в основном инжекторные, мы рассмотрим в данной статье именно установку датчика на данном типе системы питания.
Принцип работы
Датчик холостого хода, состоит из нескольких деталей, а именно: электродвигатель, клапан, шток, запорная игла и пружина. В процессе движения автомобиля, клапан устройства находится в неподвижном состоянии. А в момент, как только инжектор переходит на холостые обороты, и дроссельная заслонка закрывается, клапан начинает работать, и качать воздух, в обход закрытой заслонки.
Электродвигатель, принудительно приводит в движение клапан, во время холостого хода. Шток, служит для соединения электромотора с клапанном, и передачи на него поступательно-возвратных движений. Запорная игла, в свою очередь, перекрывает поток воздуха в тот момент, когда инжектор ВАЗ 2109, 21099 получает обороты на включенной передаче.
Основные неисправности
Так как датчик холостого хода, имеет в своем устройстве множество подвижных механизмов, он склонен к поломкам. Но, поскольку он относится к системе питания двигателя, симптомы его неисправности будут очень схожими с остальными устройствами данного узла. Как же определить, что неисправен именно датчик холостого хода?
Если во время того, когда инжектор ВАЗ 2109 и 21099 работает вхолостую, обороты плавают, и двигатель работает не стабильно, или вовсе глохнет, то это, первый признак неисправности данного устройства.
Второй признак – когда двигатель ВАЗ 2109, 21099 заводится «на холодную», холостые обороты держатся в пределах 600 – 800 об/мин, и не поднимаются выше, а при нажатии на педаль газа, мотор вовсе глохнет.
Последний симптом того, что датчик холостого хода неисправен, является то, что инжектор глохнет во время работы, при выключении передачи. Если же обороты плавают, или двигатель полностью глохнет во время работы, на включенной передаче, то причина явно в другом.
Снятие устройства
Если Вы, все-таки, определили, что сломан именно датчик холостого хода, то Вам необходимо будет провести его замену на новый. Для работы по демонтажу данной детали, особых навыков не требуется.
Вышеупомянутый датчик ВАЗ 2109 и 21099, устанавливается на корпусе дроссельного узла, и крепится к нему двумя болтиками, например, как топливный насос. Для того, чтоб снять данное устройство, достаточно открутить два болта крепления, и вынуть жмут проводов, подсоединенных к устройству. Перед выполнением этой работы, рекомендуется отключить аккумуляторную батарею, сняв с нее обе клеммы.
Перед установкой новой детали, обязательно зачистите наждачной бумагой место соединения. Также, при необходимости, нужно заменить прокладку.
Установка нового РХХ
Установка нового устройства на ВАЗ 2109 и 21099, проводится в обратной последовательности: подсоединяем провода, ставим на место крепления, и фиксируем двумя болтами.
Но, иногда случаются ситуации, когда после замены, обороты двигателя по-прежнему плавают, и не происходит никаких изменений.
Так вот, для того, чтоб избежать такой неприятности, перед установкой, обязательно следует проверить новую деталь.
Для этого, отсоединенный датчик подключаем к мультиметру. Плюсовой провод – к катушке, а минус – на двигатель. Далее, включаем зажигание, и проверяем показания прибора. Если они плавают в районе 12 V, то устройство исправно, и готово к эксплуатации.
А вот если показания шкалы прибора показывают 0 V, то однозначно, деталь неисправна.
Если, при такой-же самой проверке, старый, сломанный датчик, будет показывать также 12 V, но при этом, обороты двигателя плавают во время его работы, то старое устройство исправно, и ему нужна прочистка.
Процесс прочистки данной детали, включает в себя полную разборку. Поэтому, это дело лучше доверить специалисту, так как самостоятельное проведение процедуры очистки, может окончательно сломать устройство.
Вывод
Если обороты двигателя, на ВАЗ 2109, 21099, с системой питания инжектор, плавают во время холостого хода, не спешите менять РХХ. Причиной, также, может быть и неисправный ДПДЗ. На более новых моделях – 2110, 2115, и т.д.
, при неисправности ДПДЗ, загорается лампочка «CHECK ENGINE», которая помогает определить его поломку, так как симптомы у него, с РХХ, абсолютно одинаковые.
Ну а на моделях 2109 и 21099, поломка ДПДЗ, определяется при самостоятельной, отдельной проверке.
