Датчик положения коленвала или ДПКВ на ВАЗ 2107 обеспечивает работу двигателя (не стабильную, а в целом). С его помощью ЭБУ знает о том, в каком положении находится коленчатый вал. От этого блок управления знает расположение поршней в цилиндрах, что напрямую влияет на впрыск топлива через форсунки, и возникновение искры для воспламенения ТВС.
Рассматриваемое устройство имеет несложную конструкцию. Устанавливаемые на семерку датчики работают по принципу индуктивности. Состоит деталь из металлического цилиндрического основания, с намотанной на поверхности проволокой (катушка). Сверху катушка покрыта постоянным магнитом.
Работа устройства сопряжена с зубчатым венцом, который крепится к коленчатому валу. Именно при помощи этого зубчатого венца датчик фиксирует сигналы, и передает их на ЭБУ. Принцип работы устройства имеет следующий вид — когда зуб венца располагается на уровне со стальным сердечником ДПКВ, в обмотке наводится электродвижущая сила.
На концах обмотки появляется напряжение, которое фиксируется ЭБУ.
Зубчатое колесо состоит из 58 зубьев. Два зуба на колесе удалены, что требуется для определения начального положения коленчатого вала. Если ДПКВ выходит из строя, что бывает крайне редко, то запуск мотора и его работа попросту невозможна. Маркировка датчика, который устанавливается на ВАЗ 2107, имеет следующий вид — 2112-3847010-03/04.
Признаки неисправности датчика
Описанные ниже неисправности могут оказаться признаками поломок и других узлов или механизмов. Однако при появлении хотя бы одного из них необходимо, в том числе проверить работоспособность датчика положения коленвала, благо выполнить это не составляет особого труда.
Итак, к признакам поломки ДПКВ относятся:
- снижение динамических характеристик машины (это выражается в плохом разгоне и ускорении, заметнее всего это на низких передачах);
- «плавающие» обороты двигателя, в том числе холостые (хотя такой фактор может иметь место и во время движения, что неблагоприятно при равномерном движении автомобиля);
- повышенный расход топлива;
- возникает риск появления детонации во время развития значительных динамических нагрузок;
- в случае, если датчик положения коленчатого вала полностью вышел из строя, то невозможно запустить двигатель.
Описанные причины, кроме прочих, являются следствиями особой конструкции ДПКВ, которая описана далее.
Проверка датчика
Для того чтобы убедиться в исправности измерителя положения коленвала, необходимо осуществить его проверку. На инжекторных автомобилях ВАЗ-2107, датчик положения коленвала находится на кронштейне крышки распределительного вала.
Осуществить проверку можно 3 способами.
- Первый способ проверки заключается в замере сопротивления катушки индуктивности. Для этого датчик нужно снять, предварительно установив метки, определяющие его правильное положение. При помощи мультиметра нужно провести замер сопротивления на выводах катушки. Сопротивление от 500 до 700 Ом указывает на исправность детали. Более низкое сопротивление является признаком неисправности.
- Второй способ потребует провести замер индуктивности самой катушки. Для этого необходим мультиметр с подобной функцией. Замер проводится аналогично замеру сопротивления. На работоспособность детали укажет значение от 200 до 400 Гн.

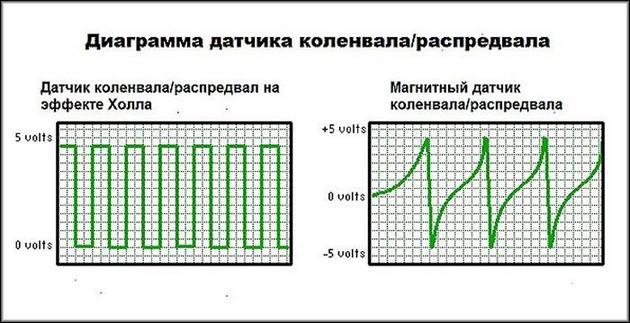

- Третий способ самый сложный, но также самый надежный. Для проверки понадобится осциллограф. Осциллограф можно использовать как аналоговый, так и цифровой. Но для цифрового понадобится компьютер с сопутствующим ПО. Проверка осуществляется во время работы двигателя. Проверочные контакты осциллографа необходимо параллельно соединить с выводами катушки. На исправную работу укажет ровная линия на экране осциллографа. Скачки, прерывания или волны на экране, укажут на неисправность датчика.

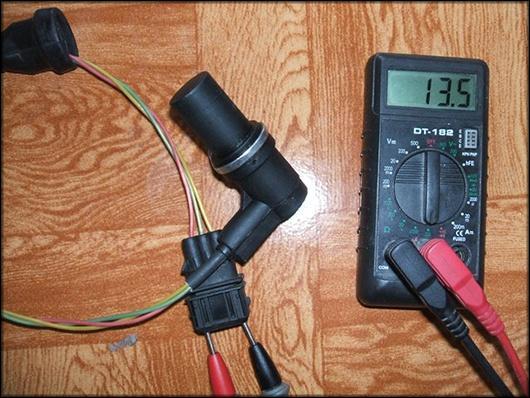

Быструю проверку можно провести при помощи отвертки и мультиметра. Щупы устройства соединить с выводами катушки. Измерительный прибор установить в положение «прозвонки». Металлической отверткой провести перед магнитным сердечником. Во время нахождения отвертки перед сердечником, мультиметр покажет момент размыкания контактов.
Важно помнить, что перед снятием детали необходимо отключить «-» клемму аккумулятора. Не нужно забывать об установке меток. Это поможет легко установить датчик и завести двигатель.
Датчик детонации автомобиля ВАЗ 2107 инжектор
Детонация — это взрывное горение смеси в двигателях внутреннего сгорания. Для борьбы с этим явлением для инжекторных автомобилей ВАЗ-2107 предусмотрен датчик детонации.
Более ранние модели без электронной системы зажигания, подобными узлами не оснащались. Статья содержит информацию о том, где находится этот узел, за что отвечает, по какому принципу осуществляет свою работу.
Также будут приведены способы обнаружения и устранения неисправности в работе датчика детонации.
За что отвечает датчик детонации на ВАЗ 2107
Детонация является крайне нежелательным явлением. При нормальной работе двигателя транспортного средства фронт пламени двигается с максимальной скоростью до 30 м/с, а при детонировании топлива скорость иногда достигает величины в 2000 м/с.
В результате ударного воздействия такой силы на поршни, а также головку блока цилиндров (ГБЦ), высока вероятность серьезных поломок уже после пробега автомобилем в 6000 км.
Вследствие детонации, в первую очередь, страдает газораспределительный механизм автомобиля (ГРМ), а также поршневая группа. Чтобы этого не происходило, используется датчик детонации. Топливная смесь должна начинать возгораться до того момента, когда поршень достигнет верхнего положения. Процесс воспламенения должен заканчиваться при возврате поршня.
При детонации преждевременное возгорание начинается до того момента, когда между электродами автомобильной свечи возникнет искра. На поршень производится сильное воздействие, в результате этого двигатель теряет мощность, при этом расход топлива значительно увеличивается.
В случае с форсированными двигателями детонация возникает при повышенных оборотах и способна вывести двигатель из строя буквально за несколько секунд.
Детонация происходит по нескольким причинам. Из них:
- октановое число топлива не соответствует рекомендуемому;
- не соблюдение эксплуатационных условий;
- выход из строя датчика детонации.
Детонация иногда происходит даже при выключенном зажигании. Двигатель продолжает и дальше работать, хотя подача искры прекращена. Причина такого явления — сильное нагревание частей ЦПГ, или проще говоря «калильное зажигание».
Прочитайте, может пригодится: Полезные доработки вашей «семерки»
Особенностью двигателя имеющего инжектор, является возможность трамблером менять угол опережения. Все современные автомобили оснащаются именно инжекторными двигателями.
Видео — причины и последствия детонации
Измеряется детонация ВАЗ инжектор при помощи электронной системы, показания которой отображаются датчиком (ДД) на приборной панели. Главная цель ДД — контроль процесса детонации в цилиндрах транспортного средства.
Внутри устройства находится пластина, изготовленная из пьезокерамики и небольшой резистор. Оба элемента ВАЗ-2108 или 09 связаны соединительной колодкой. По своей структуре датчик характеризуется широкополосной структурой, закрепленной на шпильке гайкой.
Диаметр ее составляет 22 мм.
Признаки неисправности и проверка работоспособности
Конструктивное исполнение датчиков детонации почти одинаково, идентичны они также по принципу действия. При увеличении механического воздействия повышается вырабатывание энергии. Если датчик работает нормально, то вырабатываются электрические импульсы небольшой величины, которые не пропускаются резистором, установленным в конструкции датчика.
Стоимость данного элемента, как правило, невысока. Цена отличается в зависимости от качества исполнения датчика и завода-изготовителя. В среднем, он стоит в пределах от 250 до 500 рублей.
Неисправности датчиков вполне способны оказывать влияние на работоспособность всего двигателя. Если датчик неисправен, блок управления сразу же переводит работу двигателя в состояние аварийного режима. Чтобы вовремя выявить неисправность, необходимо знать основные признаки поломки:
- нестабильная работа двигателя при движении;
- уменьшение показателей мощности силового агрегата;
- повышение расхода топлива;
- затрудненный запуск двигателя.
Признаки неисправности датчика детонации на ВАЗ-2107 схожи со всеми автомобилями компании ВАЗ. Поэтому, прежде чем производить замену, необходимо проверить его работоспособность.
Для проверки и последующей замены данного элемента необходимо точно знать, где находится датчик, а также научиться определять его исправность.
В ВАЗ-2107 датчик детонации находится возле выпускного коллектора, конструктивно исполнен как массивная шайба, которая крепится на двигателе автомобиля с помощью болта.
Датчик детонации можно проверить двумя способами:
- техническим
- механическим.
Способ проверки Выполняемые действия
| Технический | Измерение прибором сопротивления датчика. Если он исправен, показатель должен быть не больше 2 кОм. |
| Механический | Отличается большей эффективностью. Для этого необходимо запустить двигатель, затем нужно взять небольшой молоток и постучать слегка по датчику. Если датчик полностью исправен, должно наблюдаться уменьшение оборотов двигателя, так как блок управления расценит эти действия как детонацию. |
Заменить датчик своими руками довольно-таки легко. Нужно с помощью гаечного ключа выкрутить болт, который крепит датчик к двигателю, отсоединив сначала проводку. После этого на место старого следует закрепить новый датчик.
В результате следует сказать, что для предупреждения такого явления в автомобиле ВАЗ-2107, как детонация, следует периодически проверять работоспособность датчика детонации (как и всех других датчиков) и в случае выхода из строя сразу же произвести замену на новый. Таким образом можно уберечь себя от лишних финансовых затрат.
Датчик температуры охлаждающей жидкости
Датчик температуры ОЖ необходим для передачи показаний о температуре антифриза или тосола. Так же участвует в формировании топливной смеси необходимой для работы двигателя. Делает более богатую смесь в период прогрева двигателя. Это можно заметить, обратив внимания на обороты двигателя в период прогрева.
Находится между ГБЦ и термостатом.
Признаки неисправности:
- Нет высоких оборотов при прогреве;
- Сложный запуск ДВС;
- Большой расход топлива;
Как заменить адсорбер на классике
Снятие:
1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.
2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).
Примечание!
Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!
- Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!
- 3) Затем при помощи всё той же отвёртки вам нужно будет ослабить хомут и снять ещё один шланг, но только на этот уже раз вам придётся снять шланг подвода паров который располагается чуть ниже того шланга который вы отсоединяли ранее от клапана продувки.
- 4) После этого возьмите гаечный ключ и им отверните болт стяжного хомута, который крепит сам адсорбер (Имеется ввиду крепит стяжной хомут, а не болт) и когда болт будет выкручен, снимите адсорбер с автомобиля вынув его для этого через верхнюю часть автомобиля.
- Установка:
Устанавливается данный агрегат на своё место в обратном порядке снятию.
Как проверить работоспособность клапана продувки адсорбера?
Проверка клапана абсорбера
Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.
При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера.
Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно.
Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.
Клапан абсорбера можно отрегулировать.
Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.
Однако, как проверить клапан адсорбера на наличие поломок?Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.
Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении.
Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».
Признаки, по которым можно механически определить неисправность клапана адсорбера:
Датчик детонации: признаки неисправности, замена
Система управления двигателем – это сложный электронный механизм, частью которого является датчик детонации. Неполадки с датчиком не мешают работе двигателя, но влекут за собой неприятные последствия. Именно поэтому стоит изучить признаки неисправности датчика детонации, чтобы вовремя производить ремонт. Как это сделать, опишем ниже.
Что такое и для чего нужен датчик детонации?
Эта деталь встречается в автомобилях, где в качестве топлива используется бензин. Он предназначен для инжекторных типов двигателей. Располагается датчик на блоке цилиндров мотора. Это важная деталь системы управления, главной целью которой является контроль уровня детонации.
- По данной теме есть похожая статья — Что такое чип тюнинг двигателя, плюсы и минусы.
- Давая ответ на вопрос, за что отвечает датчик детонации, нужно отметить, что благодаря ему реализуются следующие возможности автомобиля:
- Экономия топлива.
- Возможность двигателя развивать максимальную мощность.
Детонацией считают электрический импульс, создаваемый при зажигании. Именно благодаря детонации автомобиль заводится, внутри двигателя происходят сложные химические и физические процессы, а топливо возгорается.
Датчик контролирует систему завода автомобиля, регулирует его правильную работу.
Из каких основных элементов состоит датчик детонации?
Основные детали этого механизма – это:
- Вибрационная пластина.
- Электрический элемент типа пьезо.
- Сигнальный провод.
- Оплетка.
Где находится датчик детонации?
В зависимости от марки автомобиля, месторасположение датчика может меняться, но он всегда располагается именно на корпусе двигателя. Сама деталь очень маленькая, размером примерно со спичечный коробок.
Особенности установки детали
Важной особенностью установки датчика является наличие в автомобиле электронной системы зажигания. Если ее нет, то нет и датчика. На моделях старого типа датчик детонации не предусмотрен. Также не устанавливают его и на карбюраторных системах двигателя.
Работа датчика современного автомобиля отображается на электронной панели в салоне. При неисправности владелец автомобиля сразу это заметит.
Замена датчика на Ваз, видео:
На приборной панели автомобиля есть значок «Check». С английского это переводится как проверка или контроль. Если он не активен, то датчик детонации исправен и работает, как положено.
Если активен, следует провести комплексную диагностику, так как далеко не всегда причиной будет именно датчик детонации. Самостоятельно диагностику можно сделать с помощью ODBII сканера.
Особенностью этого автосканера является диагностика не только двигателя, но и других узлов автомобиля (коробки передач, абс, трансмиссии и т.д.). Сканер достаточно прост в эксплуатации и имеет русифицированное ПО, что поможет с определением неисправности. На проблему с датчиком детонации укажут ошибки: P0325, P0326, P0327, P0328.
Следующим шагом желательно будет стереть ошибки с помощью Scan Tool Pro и проверить, загорится ли «Check» снова, в случае чего детально осмотреть проводку и контакты на датчике, исключив возможность обрыва или окисления.
После следует приступить к проверке самого датчика с помощью мультиметра способом, описанным в следующие главе.
Принцип работы датчика детонации заключен в пьезомеханизме. Внутри датчика есть пластина с пьезо эффектом . При возникновении детонации, создается напряжение на входе и выходе, а двигатель при этом вибрирует. Иначе это называется созданием разности потенциалов. Если уровень напряжения на одном конце слишком превышен, датчик корректирует этот процесс.
Если по каким-либо причинам датчик сломается, на приборной панели загорится значок «Check». Это будет означать лишь одно: необходим срочный ремонт или замена элемента.
Автолюбители со стажем могут на звук определить наличие неисправности данного механизма, но при наличии электронной системы это знать не обязательно.
Если электрическая цепь датчика не разорвана, но поломка существует, значок «Check» не загорится. Поэтому стоит иногда прислушиваться к своему автомобилю.
Как проверить датчик детонации?
К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.
- В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.
- Неисправность датчика детонации может случиться по ряду различных причин, среди которых:
- Произошла поломка внутри самого датчика.
- Замыкание.
- Оборвался сигнальный провод или экранирующая оплетка.
- Поломка блока управления двигателя.
Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.
Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.
- Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:
- Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
- Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
- Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
- Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
- Также нужно проверить состояние контактов устройства.
Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.
Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.
Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.
Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.
Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.
Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.
Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.
Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.
Проверка датчика детонации, видео:
Можно определить поломку датчика и без приборной панели. Но для этого нужен будет опыт и особый подход к своему автомобилю. Нужно знать его очень хорошо. Перечислим признаки, по которым можно понять, что прибор сломался, отсюда будет сразу ясно, на что влияет датчик детонации:
Упадет экономичность расхода топлива. Это можно заметить не сразу, но со временем водитель определенно заметит это.- Также при увеличении газа двигатель дольше, чем обычно детонирует. Датчик детонации влияет на разгон автомобиля.
Упадет экономичность расхода топлива. Это можно заметить не сразу, но со временем водитель определенно заметит это.
Также при увеличении газа двигатель дольше, чем обычно детонирует. Датчик детонации влияет на разгон автомобиля.Если определить поломку самостоятельно, то недалеко и для самостоятельной диагностики датчика, а также замены его своими руками. В принципе, это несложно, но требует некоторого понимания процесса.
Раскоксовка поршневых колец двигателя. — здесь больше полезной информации.
Если он требует замены, то необходимо в кратчайшие сроки приобрести новый прибор и установить его. Всех автолюбителей в первую очередь интересует цена нового устройства. Она невысокая и зависит от марки автомобиля и от того, в какой стране деталь произведена.
Замену можно произвести несколькими способами, самый простой способ – это обратиться к специалисту и заплатить деньги. В среднем все это обойдется в 2000-3000 рублей.
- Вас заинтересует эта статья — Промывка инжектора, чистка форсунок своими руками.
Самостоятельно можно проводить замену на остывшем двигателе, отключив минусовую клемму аккумулятора. Нужно добиться максимально удобного доступа к датчику, чтобы была возможность его снять. Дело в том, что это также зависит от модели авто.
Снять его можно ключом на 12, для этого нужно открутить болт. Прежде чем вытащит неисправное устройство, отключите его. На это же место устанавливается новый датчик, и все повторяется, но только в обратном порядке.
Таким образом, датчик детонации – это простой прибор, между тем, очень нужный для электронной системы управления. Определить его неисправность несложно, проверить можно самостоятельно, даже в условиях сел и деревень.
Недорогим будет и произвести замену датчика. Неважно, будет это сделано у специалиста или же самостоятельно.
Все датчики установленные на ВАЗ 2107: Признаки неисправности
ВАЗ 2107 является детищем отечетсвенного АвтоВАЗа. Выпуск данного автомобиля завершился почти 10 лет назад, но производился автомобиль достаточно долго, аж с 1982 года, и успел поколесить даже по СССР. В конце 20 века на «семерку» устанавливался карбюраторный двигатель, но «нулевых» ВАЗ 2107 получил двигатель с электронным впрыском топлива, то есть инжектор.
Большинство автомобилей доживших до наших дней можно встретить с инжекторным двигателем. Как известно, для правильно работы двигателя с электронным впрыском топлива используется множество датчиков. В данной статье рассказывается обо всех датчиках автомобиля ВАЗ 2107, указано их расположение, а так же признаки неисправности.
Электронный блок управления двигателем
Блок управления двигателем ВАЗ 2107 является основным элементом, отвечающим за правильную работу всего ДВС. В блоке происходит обработка огромного количества различных процессов. Все датчики, которые установлены на «семерке» напрямую связаны с ЭБУ. Именно он считывает информацию с датчиков и подает сигналы на впрыск топлива с необходимым количеством концентрации бензина и топлива. При поломке ЭБУ автомобиль может перестать заводится или иметь неполадки схожие с признаками выхода из строя какого-либо из датчиков.
Блок двигателя расположен под бардачком на специальном кронштейне.
Датчик скорости
Датчик скорости необходим для считывания показаний и передачи их через ЭБУ на приборную панель автомобиля. Датчик считает количество вращений вала КПП и передает их на спидометр, а тот преобразует вращения в км/ч и показывает скорость, с которой движется автомобиль.
Признаки неисправности:
- Не работает спидометр;
- Не правильно показывает скорость автомобиля;
Датчик массового расхода воздуха
Расходомер воздуха используется для подсчета всасываемого воздуха в двигатель автомобиля. Топливо, перед тем как поступить в камеру сгорания, смешивается с воздухом, образуя топливную смесь. Для правильной подготовки смеси необходимо знать количество воздуха, которое прошло через впускной ресивер, подсчитать этот воздух помогает ДМРВ.
ДМРВ расположен на впускной гофре и прикручен к корпусу воздушного фильтра.
Признаки неисправности:
- Неравномерный холостой ход;
- Повышенный расход топлива;
- Автомобиль глохнет;
- Потеря тяги двигателя;
- Детонация;
Датчик давления масла
Датчик давления масла необходим для индикации водителя об отсутствии давления в ДВС. Масло необходимое для смазки трущихся деталей двигателя находится в картере, но некоторые трущиеся детали, нуждающиеся в смазке, находятся намного выше картера. Для обеспечения их смазкой в двигателе есть масляный насос, который накачивает масло в ГБЦ и смазывает распределительный, коленчатый вал и многое другое.
Устанавливается на ГБЦ.
Признаки неисправности:
- Не зажигается лампа давления масла при включении зажигания;
- Лампа горит постоянно;
Датчик температуры охлаждающей жидкости
Датчик температуры ОЖ необходим для передачи показаний о температуре антифриза или тосола. Так же участвует в формировании топливной смеси необходимой для работы двигателя. Делает более богатую смесь в период прогрева двигателя. Это можно заметить, обратив внимания на обороты двигателя в период прогрева.
Находится между ГБЦ и термостатом.
Признаки неисправности:
- Нет высоких оборотов при прогреве;
- Сложный запуск ДВС;
- Большой расход топлива;
Датчик положения дроссельной заслонки
ДПДЗ служит для отслеживания положения заслонки в дросселе. Является ненадежным датчиком и часто выходит из строя. Устанавливается на дроссельном узле и крепится двумя шурупами.
Признаки неисправности:
- Плавают обороты в районе 1000-2500 об/мин;
- Увеличенный расход топлива;
- Потеря мощности;
Регулятор холостого хода
Регулятор холостого хода участвует в работе двигателя только на холостом ходу. Представляет собой моторчик постоянного тока с червячной передачей на валу, которого закреплен конус перекрывающий воздух в канале дроссельного узла. У
Установлен на дроссельном узлу и крепится двумя шурупами.
Признаки неисправности:
- Автомобиль глохнет;
- Низкие обороты ХХ;
- Трудный запуск;
Датчик положения коленчатого вала
Датчик служит для передачи показаний на ЭБУ о положении коленчатого вала и определения в каком из цилиндров сейчас верхняя мертвая точка. Датчик участвует в формировании искр. Единственный датчик, без которого двигатель автомобиля невозможно запустить.
Находится вблизи маховика на специальном кронштейне.
Признаки неисправности:
- Двигатель не запускается;
- Двигатель глохнет;
- Не работает один из цилиндров;
- Потеря тяги;
Детонация двигателя Ваз, причины детонации инжекторного и карбюраторного двигателей
Все без исключения автомобили ВАЗ, начиная от модели 2101 и заканчивая современными версиями, оснащаются бензиновыми силовыми установками, которые являются более приоритетными у всех автомобильных производителей.
Нормальное функционирование любого бензинового мотора обеспечивается рядом факторов – соблюдением правильной пропорции топливовоздушной смеси, качеством бензина, соответствующим углом опережения зажигания, состоянием ЦПГ. При несоответствии хоть одного из этих факторов возможно появление такого негативного эффекта как детонация.
Детонация – что это такое
Детонация – это просто неправильное сгорание смеси. Но если вовремя не предпринять мер, то детонация двигателя ВАЗ может иметь сильные негативные последствия. Особенность этого эффекта кроется в самовоспламенении горючей смеси за счет воздействия высоких температур и давления в цилиндрах.
При нормальной работе двигателя сгорание горючей смеси проходит в три этапа.
- Индукционный, проходит на подходе поршня к верхней мертвой точке. При этом этапе происходит начало возникновения очага пламени от искры, который в дальнейшем формирует фронт пламени, причем все это сопровождается неинтенсивным нарастанием давления в камере сгорания.
- Формирование и прохождения фронта пламени по камере сгорания, в результате чего основная масса смеси сгорает, и сопровождается это все резким возрастанием давления и температуры.
- Догорание остатков смеси, которые остались за фронтом, а также находящихся возле стенок цилиндра. Вот между переходом от второго этапа к третьему и возможно возникновение детонации. Высокая температура и давление, которое возникает при втором этапе, приводит к появлению быстротекущих химических реакций в несгоревшей смеси, в результате чего она самовоспламеняется. Такое горение происходит очень быстро (до 1200 м/с) и в виде взрыва, сопровождающееся образованием ударных волн, имеющих разрушительный характер.
Эти волны приводят к разрушению пристеночных слоев газов, что обеспечивает повышение теплообмена, из-за чего стенки цилиндров и другие составляющие ЦПГ перегреваются.
Также взрывная волна разрушает масляную пленку стенок, в результате чего повышается трение между цилиндрами и кольцами.
Детонация имеет и механическое воздействие на элементы поршневой группы – резкое возрастание давление приводит к появлению ударных нагрузок на днище поршня, клапана, стенки цилиндров, приводя к их повреждениям.
На рисунке показано, как происходит нормальное и детонационное сгорание топлива.
Слева – нормальное сгорание; справа – детонационное сгорание
Причины возникновения
Если рассматривать этот эффект только на двигателях автомобилей ВАЗ, то возникнуть он может на любом из них – и морально устаревшем моторе модели 2106, и современной установке той же версии 2114 и др.
Есть определенные причины возникновения детонации ВАЗ, и они таковы:
- Несоответствие пропорций горючей смеси. У чрезмерно обогащенной горючей смеси после попадания в цилиндр из-за воздействия высоких температур в отдаленных уголках камеры сгорания возможно возникновение окислительных процессов, которые и являются первопричиной детонации;
- Нарушение угла опережения зажигания. При увеличении угла все процессы в цилиндрах проходят еще до подхода его к ВМТ. Отсюда и высокое давление с температурой, и появление химических реакций с частью смеси.
- Октановое число. Чем оно ниже, тем выше вероятность появления детонации. Объясняется это все тем, что низкооктановый бензин больше подвержен вступлению в реакции.
- Высокая степень сжатия. Повышение этого параметра выше нормы приводит к увеличенным показателям давления и температуры в цилиндрах, которые и являются катализаторами появления реакций.
Все описанные факторы появления такого эффекта одинаковы для всех бензиновых моторов, поэтому причины детонации карбюраторного двигателя те же, что и инжекторного.
Детонация и калильное зажигание
Бывают случаи, когда возникает детонация при выключении зажигания ВАЗ-2106 или любой другой версии. То есть, силовая установка продолжает самостоятельно работать даже после того как прекращена подача искры.
Здесь тоже происходит процесс самовоспламенения, но проходит он несколько по другим причинам. Такое воспламенение происходит от каких-то чрезмерно нагретых элементов ЦПГ. Этот эффект носит название «калильное зажигание», и это уже не детонация двигателя ВАЗ-2106.
Не стоит путать эти два понятия, поскольку они совершенно разные.
Статья в тему — Как бороться с калильным зажиганием
Последствия. Методы борьбы
Детонация карбюраторного двигателя сопровождается появлением металлического стука, особенно под нагрузкой. Многие воспринимают его как «звон пальцев» поршней, однако четкий звук, как будто происходит удар металла о металл, происходит из-за взрывной волны.
Последствия этого эффекта, если не предпринять мер – очень серьезны. Перегрев составляющих частей может привести к пробою головки блока.
Отсутствие масляной пленки, которая разрушается из-за воздействия детонации, повышает трение и приводит к ускоренному износу элементов ЦПГ.
И наконец, механическое воздействие ударной волны вместе с высокой температурой может стать причиной прогорания поршня, разрушения перемычек между кольцами, изгиба шатуна, подгорания тарелок клапанов.
Последствия детонационного сгорания смеси
| Пробой прокладки ГБЦ | Прогар поршня |
Прогар клапана
Особенности инжекторных моторовЭффективно бороться с этим эффектом на карбюраторных двигателях можно несколькими способами.
В первую очередь при появлении детонации следует заменить топливо, особенно если перед этим осуществлялась заправка на станции с сомнительным качеством топлива.
Если же топливо подозрений не вызывает, то стоит проверить зажигание и установить более поздний угол опережения путем проворота трамблера.
Причины детонации инжекторного двигателя идентичны карбюраторному, но у таких моторов имеется помимо металлического звона еще ряд признаков, указывающих на возникновение этого эффекта.
А все потому, что двигатель с такой системой питания является более совершенным.
У него процессы смесеобразования и подачи смеси в цилиндры контролируется электронным блоком управления на основе показаний множества датчиков.
Также он в зависимости от режима работы мотора еще и самостоятельно подбирает и устанавливает угол опережения. То есть, водитель самостоятельно установить зажигание уже не может.
Электронный блок способен отследить и появление детонации. Для этого все инжекторные моторы оборудованы датчиком детонации (ДД).
Датчик детонации
Этот датчик способен выявить появление детонационного сгорания, а ЭБУ на основе его данных уже примет меры. К примеру, если причина детонации двигателя ВАЗ-2109, оснащенного инжекторной системой питания, — некачественное топливо, и датчик уловил появление эффекта, ЭБУ просто уменьшит угол опережения зажигания и детонация прекратится.
Датчик детонации, принцип его работы
Конструктивно все датчики детонации одинаковы и в их основе лежит пьезоэффект, то есть механическое действие преобразуется в электрическое. И чем больше механическое воздействие, тем больше энергии датчик способен выработать.
Основной составляющей этого датчика является пьезоэлемент, который от механического воздействия вырабатывает электрический ток. При нормальном режиме работы этот датчик вырабатывает электроимпульсы небольшой силы, которые не пропускаются резистором, имеющемся в конструкции.
Во время возникновения детонации, ударные нагрузки и вибрация значительно возрастают, поэтому усиливается воздействие на пьезоэлемент. При достижении определенной силы тока, которую вырабатывает датчик, происходит пробой резистора и импульс поступает на ЭБУ, что и является для него сигналом, что требуется принятие мер для устранения появившегося неправильного сгорания.
Поскольку ДД работают по одному принципу, то схема датчика детонации ВАЗ-2110 такая же, как и на моделях 2107, 2109 (инжекторные версии), 2114 и т. д.
Схема подключения ДД
Признаки неисправности датчика детонации (ДД)
Отметим, что неисправность ДД может повлиять на работоспособность силовой установки. Дело в том, что если ЭБУ выявит, что он не работает, то он переведет работу мотора в аварийный режим, при котором будет установлено позднее зажигание, чтобы полностью исключить возможность возникновения детонационного сгорания.
Признаки неисправности датчика детонации ВАЗ-2110 таковы:
- Нестабильная работа мотора на ХХ;
- Падение мощностных показателей двигателя;
- Повышение расхода бензина;
- Затрудненный пуск мотора;
В общем, все то, что является следствием позднего зажигания. Признаки неисправности датчика детонации ВАЗ-2114 или любой другой инжекторной модели ВАЗ – идентичны.
Но такие признаки могут давать не только ДД, а и другие датчики, отвечающие за работу системы питания, поэтому важно знать, как проверить датчик детонации ВАЗ-2110. В противном случае, можно долго искать причину неправильной работы мотора. Часто автовладельцы не обращают внимания именно на ДД, греша на другие элементы.
Где искать и как проверить датчик детонации
Для того, чтобы проверить его, необходимо еще знать, где находится датчик детонации ВАЗ-2110. Здесь все просто, чтобы он мог эффективно улавливать вибрации, его поместили на блок цилиндров. Место его расположения во многом зависит от конструктивных особенностей самого мотора.
На 8-клапанных моторах он расположен обычно в зоне прямой видимости и добраться до него обычно легко. Поэтому определить, где находится датчик детонации на ВАЗ-2107 (инжектор), несложно. Он установлен со стороны выпускного коллектора и представляет собой массивную шайбу и идущей к ней проводкой и закрепленную на двигателе при помощи болта.
А вот на 16-клапанных моторах место установки несколько иное, чем расположение датчика детонации на ВАЗ-2107 (инжектор). Из-за того, что головка блока значительно массивнее, датчик расположили ниже – под выпускным коллектором, поэтому доступ к нему ограничен, и зачастую до него добраться можно только из-под авто на эстакаде или смотровой яме.
И хоть место расположения ДД может несколько отличаться из-за конструкции мотора, но подключение его всегда идентично. Так, схема подключения датчика детонации ВАЗ-2109 с инжекторным двигателем, такая же, как и на модели 2114.
Проверка датчика детонации ВАЗ-2110 может выполняться двумя способами.
Первый из них подразумевает наличие тестера, переведенного на замер сопротивления (уровень замера – до 2 кОм).
Проверка датчика детонации тестером
Для проверки всего лишь следует отсоединить колодку с проводкой от ДД и к контактам датчика подключить тестер. Затем следует наносить легкие удары ключом по болту крепления ДД и следить за показаниями на дисплее тестера.
После подключения на дисплей выведется определенное значение сопротивления датчика. В момент удара по болту, сопротивление будет резко возрастать, но затем возвращаться к старому показателю. Если этого не происходит (сопротивление не поднимается, или не возвращается) датчик неисправен и требует замены.
Второй способ не требует какого-либо оборудования и является более эффективным. Для его проведения необходимо запустить мотор, установить обороты на уровне 2000 об/мин.
Затем берется рожковый ключ, можно использовать небольшой молоток с металлической наставкой (если доступ к ДД ограничен) и наносятся удары по болту крепления.
При исправном ДД после нанесения ударов обороты мотора должны упасть, поскольку такое воздействие будет расцениваться датчиком как детонация и ЭБУ на основе его сигналов уменьшит угол зажигания. После прекращения воздействия на болт обороты должны восстановиться. Если этого не происходит – ДД неисправен.
Замена датчика
С тем, как проверить датчик детонации ВАЗ-2114 или любой другой модели, разобрались. Отметим, что этот датчик ремонту не подлежит и если он неисправен, то необходимо его заменить.
Замена датчика детонации ВАЗ-2114 – операция простая, но может быть затруднена плохим доступом к нему (16-клапанные моторы). Для смены же понадобиться всего лишь новый элемент и рожковый ключ соответствующих размеров.
Перед откручиванием крепежного болта следует предварительно отсоединить колодку с проводами. Затем болт выкручивается, снимается старый датчик, а на его место устанавливается новый и надежно фиксируется все тем же крепежным элементом. И только после этого подключается колодка с проводами.
