Датчик коленвала: где находится, признаки неисправности, замена

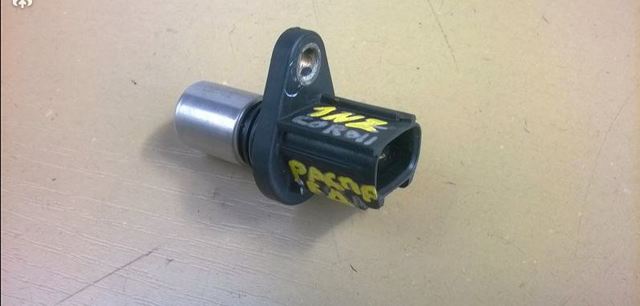

Датчик положения коленчатого вала двигателя или сокращенно ДПКВ отслеживает состояние его шкива по двум отсутствующим зубьям. Их специально не разместили, чтобы прибор «чувствовал», как вращается вал. В других случаях используются магниты для меток на валу.

Далее информация передается по кабелю в электронный блок управления двигателем для обработки. Это помогает ЭБУ синхронизировать работу коленвала и системы зажигания, обеспечив своевременную подачу искры и впрыск топлива в двигателе.

Какие бывают признаки неисправности датчика коленвала и как его проверить, рассмотрим ниже.

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно-топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

При неисправности датчика коленвала нарушается синхронизация процесса. ЭБУ двигателя не знает, в какой момент подавать бензин, что сказывается на работе ДВС.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Вышеописанные симптомы могут быть признаками неисправности не только датчика коленвала. Такие симптомы относятся также к свечам зажигания, смещенным меткам в узле ГРМ, высоковольтным проводам, катушке зажигания. Здесь важно знать, как проверить контроллер.

Проверка ДПКВ поможет убедиться, что неисправность именно в нем, а не в перескочившем ремне ГРМ или грязной дроссельной заслонке двигателя.

Существует несколько способов диагностики. Поскольку большинство ДПКВ индуктивные, мы рассмотрим проверку именно такого контроллера на валу.

Если двигатель не заводится, а поблизости нет измерительных приборов и СТО, проверку датчика положения можно выполнить гаечным ключом. Для этого способа хорошо иметь второго человека в помощники:

1. Откройте капот и открутите фиксирующий болт датчика.
2. Достаньте ДПКВ наружу и очистите его от грязи.
3. Включите зажигание.
4. Снимите подушку на втором ряду сидений, чтобы лучше было слышно работу бензонасоса в баке.
5. Не извлекая фишку контакта, приложите к торцевой части датчика гаечный ключ.
6. Второй человек должен в этот момент услышать включение бензонасоса.

Такая проверка ключом провоцирует срабатывание индукционной катушки и имитирует прохождение шкива. Если бензонасос включается каждый раз при прикладывании металлического предмета, значит контроллер реагирует на положение вала. Если насос не слышно, то симптом точно укажет на поломку.

Проверка датчика коленвала осциллографом выполняется двумя способами и дает более точное представление о реакции контроллера на положение вала. В первом случае действие происходит на заглушенном моторе, но при включенном зажигании.

Датчик вынимается со своего места, а к его контактам прикладываются щупы осциллографа. Полярность здесь значения не имеет. Далее перед торцевой частью сенсора проводят металлическим предметом (можно тем же гаечным ключом). Катушка должна сработать на металл, но вместо того, чтобы снимать заднее сиденье и прислушиваться к звуку бензонасоса, реакция будет видна на экране осциллографа.

Более точно выполнить проверку можно на работающем двигателе, подключив осциллограф параллельно выводам ДПКВ. Тогда программа покажет не только реакцию, но и полную картину работы контроллера. На экране отобразится амплитуда электромагнитного поля.

Она должна быть с ровными верхними и нижними границами, а также равными разделительными интервалами, указывающими на прохождение контрольного участка. Если таких пауз больше или края осциллограммы не ровные, значит у маховика обломаны или сильно стерты некоторые зубья. Это ведет к некорректной реакции сенсора.

Тогда дело не в неисправности датчика коленвала, а в механической части. Потребуется замена венца маховика.

Проверка датчика коленвала мультиметром выполняется в режиме измерения сопротивления. Для этого ступенчатый переключатель устанавливается в соответствующее положение. ДПКВ извлекается наружу, а щупы мультиметра вставляются в контакты.

Большинство датчиков имеет диапазон сопротивления катушки в пределах 500-700 Ом (точнее можно узнать из характеристик конкретной модели и данных производителя). Поэтому прибор нужно установить на верхнее значение в 2000 Ом.

Если тестер показывает меньшие значения, значит нарушена изоляция обмотки катушки. Такая неисправность требует замены датчика. Отсутствие показаний на тестере означает, что цепь оборвана и ДПКВ непригоден для эксплуатации.

Кроме сопротивления некоторые мультиметры способны проверять индуктивность. У датчика положения коленчатого вала этот показатель должен быть 200-400 мГн. Сильное отклонение от указанного диапазона доказывает неисправность контроллера.

Те, кто более профессионально подходят к ремонту своего автомобиля имеют в наборе инструментов диагностический сканер. Он помогает проверить не только датчик, но и другие параметры работы бензинового двигателя. Среди товаров корейского происхождения большой популярностью пользуются сканеры OBD-2 Scan Tool Pro.

Прибор вставляется в штатный разъем авто и связывается с ЭБУ. При помощи ноутбука, телефона или ПК происходит сопряжение по Bluetooth или сети Wi-Fi. Потребуется специальная программа. На экран выводятся собранные ошибки.

Среди кодов неисправностей, относящихся к датчику положения коленвала: Р0336 и Р0335.

Проверка сканером заключается в наличие сигнала с датчика положения и способности определять задающую метку для синхронизации последующей работы двигателя.

Если под рукой нет мультиметра, но есть омметр, то он тоже подойдет. Потребуется на заглушенном моторе снять электродатчик коленвала и прикоснуться выводами прибора к контактам в разъеме.

Рабочие параметры ДПКВ должны находиться в пределах 500-700 Ом. Если сопротивление сильно высокое, значит где-то есть помехи для прохода электрического тока.

В случае слишком низкого показателя нарушена целостность обмотки.

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый.

Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно.

Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка.

Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус.

Затем верните прибор назад и попытайтесь завести двигатель снова.

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Для устранения неполадки снимите разъем и потяните контактные штыри легонько на себя. Оборванный выйдет наружу и останется у вас в руках.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Датчик коленчатого вала (коленвала) ДПКВ, где находится и как проверить, снятие, замена или ремонт и установка своими руками, симптомы и признаки

По сути, датчик положения коленвала служит аналоговым передающим устройством для синхронизации процесса воспламенения топливной смеси в камерах сгорания ДВС именно в момент ее сжатия поршнем. Сигнал передается в бортовой компьютер, сам датчик смонтирован возле маховика мотора.

Назначение датчика ДПКВ

В электронных системах зажигания современных машин впрыск топливной смеси в цилиндры и подачу искры со свечи зажигания после ее сжатия осуществляет бортовой компьютер.

Датчик ДПКВ служит для определения пространственного положения поршней в каждый момент времени.

Именно этот электронный прибор передает сигнал в ЭБУ для осуществления указанной последовательности действий электронным зажиганием авто.

Назначение датчика коленвала в бортовой сети

Независимо от того, какой модификации эксплуатируется датчик коленвала признаки неисправности этого прибора выражаются в отсутствии искры/впрыска топлива или нарушении этого цикла. Другими словами – ДВС либо невозможно завести, либо мотор глохнет самопроизвольно через некоторое время. Это указывает, что сигнал о положении поршня в нижней и верхней мертвой точке искажается.

Реже получает повреждения провод, связывающий ДПКВ с ЭБУ, в этом случае сигнал не поступает в бортовой компьютер, работа двигателя невозможна в принципе.

На каких ДВС устанавливается?

Подобное устройство не может монтироваться на машины без бортового компьютера и на карбюраторные моторы. Поэтому ДПКВ присутствует только на дизелях и инжекторных двигателях. Чтобы узнать расположение датчика коленвала, необходимо учесть особенности его работы:

• на коленвалу крепятся детали кривошипно-шатунной группы, шкивы и маховик;
• КШМ спрятан в поддоне, на шкивы надеты ремни одноименных передач, поэтому закрепить возле этих деталей датчик очень сложно;
• маховик является самой крупной деталью, относится сразу к нескольким системам двигателя, поэтому подключение ДПКВ осуществляется возле него для обеспечения быстрого доступа во время замены.

Устанавливается ДПКВ только в ДВС с электронным зажиганием

Внимание: Датчик положения коленвала считается не ремонтопригодным электронным устройством. Его диагностируют и заменяют при выявлении неисправностей целиком.

Датчик ДПРВ

Кроме датчика коленвала в ДВС может устанавливаться датчик ДПРВ, отвечающий за подачу топливной смеси и искры в конкретный цилиндр двигателя. Он является не основным электроприбором, в отличие от коленчатого вала устанавливается на распределительный вал. Вторым его названием является датчик фаз импульсного типа.

Если ДПРВ неисправен, мотор работать не перестанет, но форсунки будут срабатывать чаще в два раза в попарно-параллельном режиме до устранения неполадок.

Конструкция и принцип действия датчика коленвала

Чтобы датчик мог передать сигнал через провод микроконтроллеру ЭБУ, используется следующий принцип:

1. два зуба маховика специально пропущены;
2. при вращении целых зубьев маховика возле ДПКВ они искажают магнитное поле, возникающее в катушке прибора;
3. в момент прохождения возле датчика участка венца с отсутствующим зубом помехи исчезают;
4. устройство передает сигнал об этом в ЭБУ, а компьютер определяет точное положение поршней в каждом цилиндре.

Корректная работа возможна только при зазоре 1 – 1,5 мм между зубьями венца маховика и электродом прибора. Поэтому над посадочным гнездом ДПКВ находятся регулировочные шайбы. А подходящий от ЭБУ провод 0,5 – 0,7 м длины оснащен разъемом под ключ.

Программное обеспечение ЭБУ позволяет вычислить положение поршней в I и IV цилиндрах при поступлении сигнала и направление вращения вала. Этого достаточно, чтобы правильно сформировать сигналы на датчик подачи топлива и зажигания.

Оптический

Конструктивно этот датчик выполнен из светодиода и приемника. Сигнал возникает в приемнике при прохождении участка маховика со сточенными зубьями, поскольку в этот момент луч светодиода не перекрывается остальными целыми зубцами.

Эти простейшие действия не позволяют задействовать прибор для каких либо дополнительных операций. Если возникла поломка (рассинхронизация зажигания), производится замена ДПКВ вместе с проводом.

Датчик Холла

Работающий по принципу разницы потенциалов в поперечном сечении металлов (эффект Холла) датчик положения коленвала обладает дополнительной функцией распределения зажигания в камеры сгорания цилиндров.

Достаточно простой принцип работы датчика основан на возникновении напряжения за счет изменения магнитного поля. Без маховика с двумя сточенными зубьями этот прибор работать не будет.

Индуктивный

В отличие от предыдущих модификаций, магнитный датчик положения коленвала работает на основе электромагнитной индукции:

• вокруг прибора постоянно генерируется поле;
• напряжение для сигнала микропроцессору возникает только при прохождении участка венца маховика с отсутствующими зубцами.

Контроль положения вала – не единственная опция этого прибора, дополнительно он служит датчиком скорости вала.

Поскольку магнитный прибор и датчик Холла являются многофункциональными устройствами, они и используются в двигателях чаще всего.

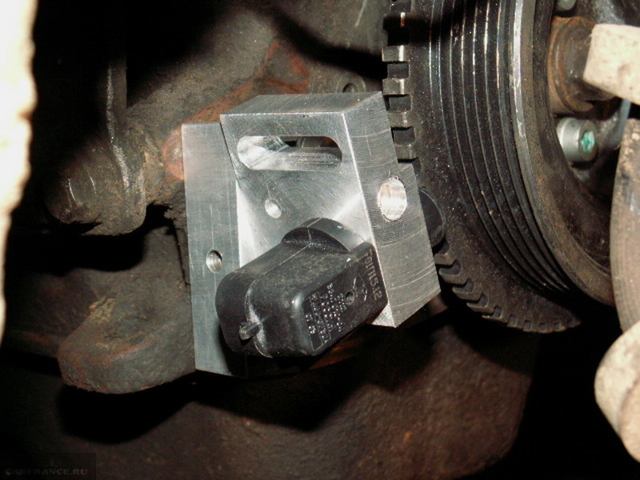

Расположение ДПКВ

Даже при плотной компоновке узлов и агрегатов машины под капотом, производители стараются обеспечить доступность ДПКВ для быстрой замены в дороге. Поэтому понять, где находится датчик коленвала, достаточно просто:

• он расположен между шкивом генератора и маховиком;
• провод достаточно длинный, чтобы свободно подключить его в бортовую сеть;
• на посадочном месте имеются прокладки регулировочные для выставления зазора 1 – 1,5 мм.

Местонахождение датчика коленвала

Благодаря головке под ключ снять датчик сможет, даже начинающий водитель.

Основные неисправности

Традиционно для большинства электроприборов бортовой сети некоторые симптомы неисправности датчика коленвала определяются визуально. Например, если загорелся Check на приборной панели, у водителя имеется прибор для считывания кода ошибки, контроллер покажет кол 19 или 35.

Гораздо чаще найдутся другие неисправности:

• самопроизвольное глушение двигателя;
• отсутствие запуска;
• экстренная работа форсунок/инжекторов вдвое чаще положенного цикла (отказ ДПРВ).

Одним из доступных для самостоятельной диагностики способом в этом случае является «прозвон» тестером. Внутреннее сопротивление обмотки датчика должно укладываться в пределы 500 – 800 Ом.

Потребоваться ремонт может при механических повреждениях прибора. Например, если на поверхность венца маховика попала грязь, сторонние предметы, сигнал будет ими искажен.

Диск синхронизации может случайно намагнититься во время диагностики. В этом случае ремонт заключается в размагничивании по специальной методике с помощью трансформатора на СТО.

Если сопротивление обмотки катушки не соответствует указанным параметрам, владелец авто обычно узнает об этом по косвенным признакам:

• обороты скачут произвольно;
• пропадает динамика движения либо теряется мощность ДВС;
• на холостом ходу обороты «плавают»;
• во время работы возникают детонации.

Внимание: Поскольку указанные неисправности могут быть вызваны другими причинами, лучше посетить СТО для компьютерной диагностики. В крайнем случае следует проверить датчик коленвала доступными методами.

Диагностика ДПКВ и ДПРВ

При перебоях в работе ДВС причин может быть множество. Однако, несмотря на несколько неудобное расположение, диагностика датчика коленвала является наименее трудоемким процессом.

Затем по результатам поломку можно искать дальше или произвести замену датчика коленвала, если проверка выявила его неисправность.

Принцип диагностики – от простого к сложному, то есть, визуальный осмотр, затем проверка омметром, далее осциллографом или на компьютере.

Внимание: Для проверки ДПКВ рекомендуется демонтировать, поэтому сразу же следует поставить метку его положения относительно корпуса.

Визуальный осмотр

Поскольку установка датчика производится с регулировкой зазора, вначале необходимо проверить это расстояние штангельциркулем. Дальнейшими шагами, как проверить датчик коленвала визуально, являются:

• выявление посторонних предметов между ним и маховиком;
• нахождение грязи в месте отсутствующих зубьев диска синхронизации;
• выработка или поломка зубьев (очень редко).

В принципе, на этом этапе никаких сложностей у владельца машины не возникает. Дальнейшую проверку нужно производить приборами, лучше мультиметром (тестером), который можно переключить в режим омметра, вольтметра и амперметра.

Омметром

На этом этапе проверка датчик положения коленвала не требует специальных знаний и опыта:

1. мультиметр устанавливается в положение омметра (2000 Ом);
2. замеряется сопротивление тестером на катушке датчика;
3. его величина колеблется в интервале 500 – 800 Ом;
4. любое другое значение автоматически указывает на то, что необходим ремонт ДПКВ.

Поскольку датчик вполне доступен по цене, его меняют целиком. Зная, где он располагается, снимать его нужно при отключенных клеммах АКБ ключом.

Глубокая проверка

Перед тем, как заменить датчик коленвала, рекомендуется комплексная проверка. Основными условиями для ее проведения являются:

• комнатная температура (20 градусов);
• наличие трансформатора, омета, вольтметра, измерителя индуктивности и мегомметра.

Последовательность проверки выглядит следующим образом:

1. на обмотку трансформатором подается 500 В;
2. сопротивление изоляции должно быть в пределах 20 Мом;
3. индуктивность катушки составляет 200 – 400 мГн.

Если указанные параметры находятся в пределах нормы, а на панели горит ошибка Check, значит причина неисправности кроется в других узлах ДВС. От датчика сигнал передается без искажений. В случае отклонения любой характеристики от номинала необходима замена датчика положения коленвала.

Осциллографом на СТО

Кроме неподъемной для рядового автолюбителя цены, осциллограф требует высокой квалификации пользователя. Поэтому, если стоит вопрос профессиональной диагностики ДПКВ, лучше съездить в специализированный автосервис.

Проверка проводится по месту, провод не отключается от ЭБУ:

1. на приборе выставляется режим InductiveCrankshaft;
2. зажим осциллографа зацепляется на массу;
3. один разъем подсоединяется к USBAutoscopeII, второй на А-клемму датчика;
4. двигатель прокручивается стартером или запускается по мере возможности.

Любое отклонение амплитуды волн на экране осциллографа укажет на то, что провод передает искаженный сигнал с датчика.

Нюансы эксплуатации датчиков ДПКВ и ДПРВ

При внезапном отказе электроприбора в пути невозможен запуск и нормальная работа мотора. Эксперты СТО рекомендуют иметь запасной ДПКВ, чтобы замена датчика коленвала своими руками могла производиться в полевых условиях. Стоит прибор недорого, при надлежащем хранении его невозможно испортить или сломать. Остальными нюансами являются:

• неисправность датчика положения коленвала является редкой поломкой, лучше проводить диагностику в СТО на осциллографе;
• обнаружив в датчике положения коленвала признаки неисправности, необходимо выставить метку перед демонтажем;
• рекомендуемое расстояние при установке до синхронизирующего диска составляет 1 мм;
• запрещено диагностировать поломки лампочкой, работы производятся при отключенном зажигании.

Таким образом, датчик коленвала является единственным устройством внутри ДВС, синхронизирующим работу зажигания. Поломка в 90% случаев обездвиживает транспортное средство полностью без возможности доехать до СТО. Поэтому рекомендуется иметь запасной комплект ДПКВ в машине.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Датчик положения коленвала

Датчик положения коленчатого вала (ДПКВ) — небольшой измерительный прибор, имеющий критически важное значение для правильной работы автомобильного двигателя. Выход из строя или неполадки датчика негативно сказываются на работе мотора и могут привести к полному отказу силового агрегата.

Назначение и принцип работы датчика положения коленвала

Функцией датчика положения коленвала является передача сигналов на электронный блок управления двигателем о положении коленчатого вала, а также о скорости и направлении его вращения. Тем самым датчик влияет на функционирование основных систем мотора, в том числе на зажигание, газораспределение, питание и т. д. Основываясь на показаниях, переданных ДПКВ, электронный блок управления решает следующий круг задач:

• определяет момент впрыска и продолжительность работы форсунок (управление системой впрыска топлива);
• осуществляет контроль момента зажигания в каждом из цилиндров мотора (управление системой зажигания);
• определяет момент прохождения верхней и нижней мертвых точек поршнями первого или четвертого цилиндров;
• управляет системой фаз газораспределения;
• управляет работой отдельных компонентов системы улавливания паров топлива;
• контролирует и корректирует работу других систем двигателя.

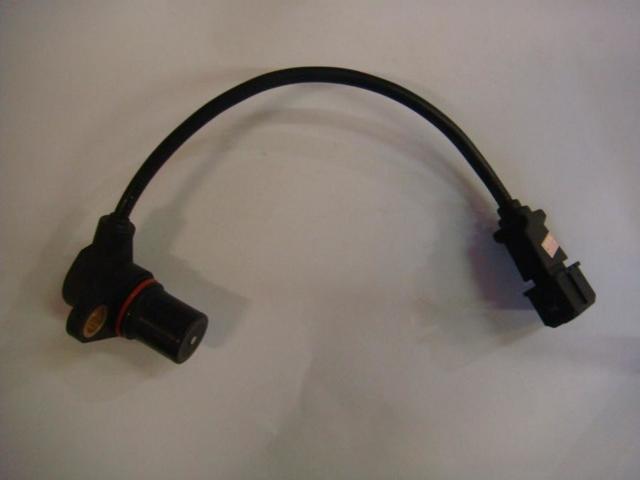

Сам по себе датчик представляет собой стальной сердечник с обмоткой из медной проволоки, залитый компаундной смолой и помещенный в пластиковый корпус. Особенностью датчика является наличие провода длиной 50-70 сантиметров, заканчивающегося специальным разъемом, который подключается к блоку управления двигателем.

Выделяется 3 основных разновидности ДПКВ.

1. Магнитный (индуктивный) датчик — самый распространенный вариант, не требующий отдельного питания. Формирование сигнала на электронный блок управления осуществляется в момент, когда специальная метка осуществляет проход через магнитное поле, создаваемое в зоне нахождения датчика. Одновременно магнитный датчик может выполнять функцию датчика скорости.
2. Датчик Холла, принцип работы которого основан на эффекте Холла (возникновении поперечной разности потенциалов). Сигнал на ЭБУ из ДПКВ поступает в тот момент, когда к датчику подступает изменяющееся магнитное поле. Синхронизирующий диск перекрывает поле, а зубья диска вступает во взаимодействие с магнитным полем ДПКВ. Датчик подобного типа одновременно может выполнять функцию датчика распределителя зажигания.
3. Оптический датчик, чей принцип работы основан на взаимодействии с диском синхронизации посредством перекрытия оптического потока, проходящего между светодиодом и специальным приемником. Приемник фиксирует перекрытие светового потока и формирует импульс напряжения, который передавается от ДПКВ к электронному блоку управления двигателем.

Чаще всего на автомобилях встречаются магнитные измерители и датчика Холла — многофункциональность этих приборов делает их более востребованными, чем оптические измерители положения коленвала, которые являются устаревшим решением.

Признаки неисправности датчика

Признаки неисправности датчика проявляются следующим образом:

• возникают детонации топлива на высоких оборотах двигателя;
• снижается мощность силового агрегата, мотор, что называется, не тянет, особенно при выполнении обгона, большой загрузке или езде в гору;
• обороты двигателя начинают неконтролируемо плавать как во время движения, так и на холостом ходу;
• увеличивается расход топлива;
• появляются провалы при нажатии педали газа (двигатель не набирает обороты);
• возможны отказы в зажигании двигателя;
• на приборной панели загорается ошибка двигателя (код ошибки P0336 — «Ошибка датчика положения коленчатого вала»).

Данные проявления также могут быть характерны для сбоев в работе или неисправности других датчиков, обеспечивающих нормальную работы двигателя. Поэтому для подтверждения того, что проблема кроется именно в датчике положения коленвала, необходимо провести диагностику работы ДПКВ.

Возможные причины неисправности

Причины поломки датчика положения коленвала могут быть разнообразны. Наиболее часто встречаются следующие неисправности.

1. Обрыв обмотки, короткое замыкание либо нарушение контакта, в результате чего сигнал от датчика не поступает в электронный блок управления. Чаще всего встречается обрыв обмотки датчика, реже — повреждение изоляции или перелом подводящего провода.
2. Нарушение положенного расстояния между диском синхронизации и стальным сердечником ДПКВ. Заданное расстояние между ними обычно составляет от 0,5 до 1,5 мм и регулируется с помощью регулировочных шайб. При нарушении указанных параметров происходит сбой в работе датчика, в результате чего на ЭБУ передаются неверные данные либо они не поступают вовсе. Причиной нарушения расстояния между сердечником и диском синхронизации могут быть попавшая в зазор грязь или пыль, неправильная установка при замене датчика или проведении других ремонтных работ, механическое воздействие в результате аварии т. д.
3. Повреждение диска синхронизации, обеспечивающего формирование сигнала. Причиной также могут быть механические повреждения, физический износ, попадание инородных тел, загрязнение зубьев диска и т. д.
4. Повреждение светодиода или приемника сигнала у датчика оптического типа. Причины выхода из строя детали аналогичны — грязь, механическое воздействие и т. д.

В большинстве случаев неисправности датчика приводят к его замене из-за низкой ремонтопригодности измерителя. Корпус ДПКВ является неразборным, поэтому замена обмотки или сердечника невозможна. Исключением является нарушение изоляции провода датчика — в этом случае можно обойтись изолированием или заменой провода.

Проверка датчика положения коленвала

Проверить исправность датчика положения коленвала можно тремя различными способами:

• измерив сопротивление с помощью омметра (мультиметра);
• проверив значение индуктивности;
• измерив параметры электрического сигнала с помощью осциллографа.

При измерении сопротивления с помощью омметра или мультиметра необходимое значение должно составлять 600-1000 Ом. Измерение осуществляется посредством прикладывания щупа прибора к катушке индуктивности.

Для измерения значения индуктивности понадобится мегаомметр, вольтметр, высокоточный измеритель индуктивности и трансформатор сетевого типа. При замере индуктивности показатели должны укладываться в диапазон 200-400 мГн.

Мегаомметром измеряются показатели сопротивления между проводами катушек (в норме — не ниже 0,5 мОм). Отклонения указанных показателей свидетельствует о неисправности ДПКВ.

С помощью трансформатора сетевого типа после измерения осуществляется размагничивание катушек.

Проверка датчика с помощью осциллографа производится при заведенном двигателе. Щупы прибора подсоединяются к проводам, ведущим к катушке. Данные о работоспособности датчика визуализируются непосредственно я на экране осциллографа в виде показателей амплитуды и формы сигналов.

Замена датчика положения коленвала

Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.

После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем).

Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме.

Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.

Что такое датчик положения коленчатого вала: самостоятельная диагностика и замена ДПКВ

Главная страница » Электрика » Что такое датчик положения коленчатого вала: самостоятельная диагностика и замена ДПКВ

Датчик коленвала обеспечивает контроль со стороны ЭБУ мотора за положением механической детали, отвечающей за работу системы топливного впрыска. Если ДПКВ выходит из строя, его диагностику проводят при помощи специальных тестеров, функционирующих по принципу омметра. В том случае, когда показатель сопротивления тока будет ниже номинального, контроллер придется заменить.

Измеритель положения коленчатого вала точно определяет момент, когда нужно направить топливо в цилиндры двигателя внутреннего сгорания (ДВС). В разных конструкциях ДПКВ отвечает за контроль регулировки равномерности подачи топлива форсунками.

Функции датчика коленвала заключаются в фиксировании и передаче в ЭБУ следующих данных:

• замер положения коленвала;
• момента прохождения поршнями НМТ и ВМТ в первом и последнем цилиндрах.

Датчик ПКВ корректирует такие показатели:

• объем поступающего топлива;
• момент подачи бензина;
• угол поворота распредвала;
• угол опережения зажигания;
• момент и продолжительность функционирования клапана адсорбера.

Принцип работы датчика синхронизации:

1. Коленчатый вал оснащен диском с зубьями (стартовый и нулевой сточены). При вращении узла на зубцы направляется магнитное поле от датчика ПКВ, они влияют на него. Изменения фиксируются в виде импульсов и в ЭБУ передается информация: замер положения коленного вала и регистрация момента прохождения поршнями верхней и нижней мертвой точки (ВМТ и НМТ).
2. Когда зубчатое колесо проходит мимо датчика частоты оборотов коленвала, тип импульсных показателей изменяется. По этой причине ЭБУ старается восстановить нормальный порядок функционирования коленчатого вала.
3. Основываясь на полученные импульсы, бортовой компьютер подает сигнал нужным системам автомобиля.

как устроен датчик синхронизации

Устройство ДПКВ

Конструкция датчика коленного вала:

• алюминиевый или пластиковый корпус цилиндрической формы с чувствительным элементом, при помощи которого подается сигнал в ЭБУ;
• кабель связи (магнитопровод);
• привод;
• уплотнитель;
• обмотка;
• кронштейн для крепления к мотору.

Таблица: типы датчиков

Название	Описание
Магнитный датчик	Датчик состоит из постоянного магнита и обмотки с сердечником, при этом контроллеру данного типа отдельный источник питания не требуется.Индуктивный электроприбор контролирует не только положение коленчатого вала, но и скорость. Функционирует на напряжении, образующемся при прохождении металлического зуба (метки) через магнитное поле. При этом формируется сигнальный импульс, который поступает в ЭБУ.
Оптический датчик	Оптический датчик состоит из приемника и светодиода.При взаимодействии с диском синхронизации он перекрывает оптический поток, проходящий между приемником и светодиодом. Передатчик фиксирует прерывания светового потока. При проходе светодиода через участок со сточенными зубьями приемник реагирует на импульс и выполняет синхронизацию с ЭБУ.
Датчик Холла	Конструкция датчика включает: интегральную схему Холла; постоянный магнит; маркерный диск; разъем. В датчике коленчатого вала на эффекте Холла происходит движение тока при приближении изменяющегося магнитного поля. Контур силового поля размыкается при прохождении участков со сточенными зубьями и сигнал передается в электронный блок управления двигателем. Действует от отдельного источника питания.

Где находится датчик?

Расположение измерительного устройства положения коленвала: рядом с диском между шкивом генератора и маховиком. Чтобы свободно подключить его к бортовой сети, предусмотрен провод длиной 50–70 см, который имеет разъемы для ключей. На посадочном месте есть регулировочные прокладки для выставления зазора 1-1,5 мм.

где расположен датчик положения коленвала

Признаки и причины неисправностей

Симптомы поломки ДПКВ:

• двигатель невозможно завести или он самопроизвольно глохнет через некоторое время;
• отсутствует искрообразование;
• периодически возникает детонация ДВС при динамических нагрузках;
• неустойчивые обороты на холостом ходу;
• снижается мощность двигателя и динамика автомобиля;
• при переключении режимов происходит самопроизвольное изменение числа оборотов;
• на приборной панели загорелся Check Engine.

Симптомы указывают на следующие причины, почему может быть неисправен датчик ПКВ:

• замыкание между витками в обмотке, может искажаться сигнал о положении поршня в НМТ и ВМТ;
• поврежден провод, связывающий ДПКВ с ЭБУ – должное оповещение не поступает в бортовой компьютер;
• дефект зубьев (потертости, сколы, трещины), может не заводиться двигатель;
• попадание посторонних предметов между зубчатым шкивом и измерителем или повреждение во время осуществления работ в подкапотном пространстве нередко становится причиной неисправности ДПКВ.

Проблемы с запуском двигателя

Варианты неисправности датчика коленного вала, влияющие на ДВС:

1. Двигатель не запускается. При повороте ключа в замке зажигания стартер крутит ДВС и гудит бензонасос. Причина в том, что ЭБУ мотора, не получая сигнал датчика положения коленвала, не может правильно направить команду: в котором из цилиндров давать искру, а в каком открывать форсунку.
2. Мотор прогревается до определенной температуры и глохнет или не заводится при сильном морозе. Причина одна – микротрещина в обмотке датчика ПКВ.

Неустойчивая работа двигателя в различных режимах

Происходит это при загрязнении ДПКВ, особенно при попадании на него металлической стружки либо масла. Даже незначительное воздействие на датчик синхронизации магнитной микростружки меняет его эксплуатационные характеристики, потому как измеритель отличается высокой чувствительностью.

Наличие детонации мотора с увеличением нагрузки

Наиболее частая причина – отказ измерительного прибора, а также микротрещина в обмотке, расходящаяся при вибрации, или раскол корпуса, в который попадает влага.

Признаки детонации ДВС:

• нарушение плавного процесса сгорания топливно-воздушной смеси в цилиндрах ДВС;
• хлопки в ресивер или выхлопную систему;
• пропуски зажигания;
• явное снижение мощности мотора.

Снижение мощности двигателя

Сила мотора падает при несвоевременной команде на подачу топливовоздушной смеси. Причина неисправности – расслоение демпфера и сдвиг зубчатой звезды по отношению к шкиву. Мощность мотора снижается еще из-за повреждения обмотки либо корпуса измерителя положения коленного вала.

Как проверить датчик коленвала самостоятельно?

Самостоятельно исследовать исправность ДПКВ можно при помощи:

• оммометра;
• осциллографа;
• комплексно, при помощи мультиметра, мегомметра, сетевого трансформатора.

Прежде чем заменять измерительный прибор, рекомендуется также выполнить комплексную компьютерную диагностику ДВС. Затем, провести внешний осмотр, исключив загрязнение или механические повреждения. И только после этого приступают к диагностике специальными приборами.

Проверка омметром

Прежде чем приступить к диагностике, глушат мотор и снимают датчик синхронизации.

Пошаговая инструкция исследования ДПКВ омметром в домашних условиях:

1. Поставить омметр в положение измерения сопротивления.
2. Определить степень сопротивления катушки индуктивности (дотронуться щупами тестера до выводов и прозвонить их).
3. Приемлемое значение от 500 до 700 Ом.

Использование осциллографа

Проверка датчика положения коленвала проводится при работающем двигателе.

Алгоритм действий с применением осциллографа:

1. Присоединить тестер к датчику синхронизации.
2. Запустить на бортовом компьютере программу, отслеживающую показания электронного устройства.
3. Провести металлическим предметом перед датчиком коленвала несколько раз.
4. Измерительный прибор исправен, если осциллограф реагирует на перемещение. Когда на экране ПК отсутствуют сигналы, то рекомендуется выполнить полномасштабную диагностику.

Комплексная проверка

Для ее проведения нужно иметь:

• мегаомметр;
• сетевой трансформатор;
• измеритель индуктивности;
• вольтметр (желательно цифровой).

Алгоритм действий:

1. Перед началом комплексного обследования датчик нужно снять с двигателя, тщательно промыть, просушить, после чего начать измерение. Оно проводится только при комнатной температуре, чтобы показатели были наиболее точными.
2. В первую очередь производят измерение индуктивности датчика (индуктивной катушки). Его рабочий числовой диапазон измерения должен находиться в пределах от 200 до 400 мГц. Если значение сильно отличается от указанного, то велика вероятность того, что датчик неисправен.
3. Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора.
4. Затем при помощи сетевого трансформатора производят размагничивание синхронизирующего диска.

Видео: как проверить датчик коленвала тестером (мультиметром)

Снято Николаем Вагановым

Устранение неисправностей

Осуществлять ремонт датчика имеет смысл при таких неисправностях как:

• проникновение внутрь датчика ПКВ загрязнений;
• наличие воды в соединителе датчика;
• обрыв экранирующей оболочки проводов датчика или жгута;
• смена полярности сигнальных проводов;
• отсутствие подключения к жгуту проводов;
• замыкание на массу сигнальных проводов датчика;
• пониженный или повышенный монтажный зазор датчика и диска синхронизации.

Таблица: работа с мелкими дефектами

ДефектСпособ устранения

Проникновение внутрь датчика ПКВ и загрязнений	Необходимо побрызгать в обе части колодки жгута проводов WD, удаляя тем самым оттуда влагу, и протереть контроллер тряпкой. Тоже самое производим с магнитом датчика — брызгаем на него WD, и тряпкой очищаем магнит от стружки и грязи.
Наличие воды в соединителе датчика	Если подключение датчика к розетке жгута проводов нормальное, то отсоедините от датчика розетку жгута проводов и проверьте наличие воды в его соединителе. При необходимости вытряхните воду из вилки и розетки соединителя датчика. После устранения неисправности включите зажигание, запустите двигатель.
Обрыв экранирующей оболочки проводов датчика или жгута	Для проверки вероятной неисправности отсоедините датчик и блок от жгута проводов и при отключенном зажигании проверьте омметром целостность экранирующей оплетки «витой пары» кабеля: от контакта «3» розетки датчика до контакта «19» розетки блока. При необходимости дополнительно осмотрите качество опрессовки и соединения оболочек экранов проводов в теле жгута. После устранения неисправности включите зажигание, запустите двигатель и проконтролируйте отсутствие кода неисправности «053».
Смена полярности сигнальных проводов	Отсоедините датчик и блок управления от жгута проводов. Проверьте омметром ошибочную установку контактных гнезд в колодку розетки датчика при двух услоиях. Если контакт «1» («ДПКВ-«) розетки датчика соединен с контактом «49» розетки блока. При этом контакт «2» («ДПКВ+») розетки датчика соединен с контактом «48» розетки блока. При необходимости переустановите провода в колодке датчика в соответствии с электрической схемой. После устранения неисправности включите зажигание, запустите двигатель и проконтролируйте отсутствие кода неисправности «053».
Датчик не подключен к жгуту проводов	Проверьте подключение датчика к жгуту проводов. Если вилка кабеля датчика подключена к розетке жгута проводов, то проверьте правильность ее подключения в соответствии с монтажной схемой жгута. После устранения неисправности включите зажигание, запустите двигатель.
Замыкание на массу сигнальных проводов датчика	Внимательно осмотрите целостность кабеля датчика и его оболочки. Возможно повреждение кабеля вентилятором охлаждения или горячими приемными трубами двигателя. Для проверки исправности цепей отсоедините датчик и блок от жгута проводов. При отключенном зажигании проверьте омметром соединение цепей «49» и «48» жгута с массой двигателя: от контактов «2» и «1» розетки датчика до металлических деталей двигателя. При необходимости устраните неисправность указанных цепей. После устранения неисправности включите зажигание, запустите двигатель.
Пониженный или повышенный монтажный зазор датчика и диска синхронизации	Для начала пpоконтpолиpуйте с помощью наборного щупа монтажный зазоp между торцом датчика положения коленвала и торцом зуба синхродиска. Показания должны быть в пpеделах 0,5..1,2 мм. Если монтажный зазоp ниже или выше ноpмы снимите датчик и осмотрите его на предмет возможного повреждения корпуса, очистите датчик от грязи. Проверьте штангенциркулем размер от плоскости датчика до торца его чувствительного элемента — он должен быть в пределах 24 ± 0,1 мм. Датчик не удовлетворяющий данному требованию должен быть заменен. Если датчик исправен, то при его установке подложите под фланец датчика прокладку соответствующей толщины. Она обеспечивает ноpмальный монтажный зазоp пpи установке датчика. После устранения неисправности включите зажигание, запустите двигатель.

Как поменять датчик положения коленчатого вала?

Важные нюансы, которые нужно соблюдать при замене ДПКВ:

1. Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого ДПКВ, а также маркировку электрических кабелей и контактов.
2. При демонтаже и установке нового датчика ПКВ рекомендуется удостовериться в правильности работы синхродиска.
3. Заменяют измерительный прибор вместе со жгутом и прошивкой.

Для смены датчика ПКВ потребуется:

• новый измерительный прибор;
• автотестер;
• штангенциркуль;
• гаечный ключ на 10.

Алгоритм действий

Чтобы поменять датчик положения коленчатого вала своими руками нужно:

1. Отключить зажигание.
2. Обесточить электронное устройство, отсоединив от контроллера клемную колодку.
3. При помощи гаечного ключа, открутив винт, фиксирующий датчик, снять неисправный ДПКВ.
4. Очистить ветошью посадочный участок от маслянистых отложений и загрязнений.
5. Установить новый измерительный прибор при помощи старых крепежных деталей.
6. Провести контрольные замеры зазора между зубьями шкива привода генератора и сердечником датчика при помощи штангенциркуля. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика.
7. Проверить сопротивление датчика положения коленчатого вала автотестером. У исправного датчика оно должно быть в пределах 550–750 Ом.
8. Сбросить показания бортового компьютера, чтобы отключить сигнал Cheсk engine.
9. Подключить датчик положения коленвала к сети (для этого устанавливается разъем).
10. Проверить работоспособность электроприбора на разных режимах: на холостом ходу и при динамичной нагрузке.

Фотогалерея

Откручивание болта гаечным ключом Замеры штангенциркулем Установка нового ДПКВ

Видео: как снять датчик положения коленвала

Снято Рамилем Абдуллиным

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос Была ли эта статья полезна?Оценить пользу статьи: (3
